多媒体存储的范畴很广，包括网站媒体、VOD应用、医疗PACS等在内的各种涉及图形、图像应用的存储领域，其中视频监控存储是多媒体存储的一种重要形态。本文重点聚焦监控领域的多媒体存储，文中说到的监控存储，都指监控领域的多媒体存储。
1 多媒体存储的特点

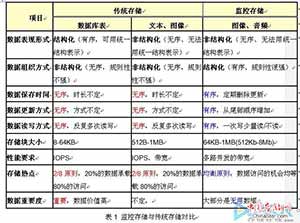

如表1所示，为监控存储模型和传统存储模型的特点对比：
从表中可以看出三种存储模型体现出了截然不同的特性。传统的数据库表存储，在表现形式上体现出结构化的特性，但是在组织方式上更多的表现出无序的特征；传统的文本、图像存储，无论是表现形式，还是组织方式，都体现出非规则的无序特征。
而监控存储虽然其数据的表现形式和传统的图像存储一样，体现出无规则的非结构化特征，但是其在组织方式上是结构化的，体现出很强的规则性，这是其最大的特点，也是和传统存储模型大不一样的地方。那么，该如何用结构化的方法，对这种非结构化的数据进行管理？现有的数据管理方式是否适用于监控存储呢？
2 多媒体存储的数据管理挑战
|

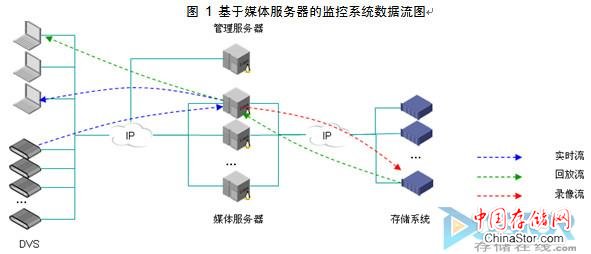

图 1 基于媒体服务器的监控系统数据流图 |
业界较为典型的监控存储的数据管理方案是"DVS＋媒体服务器＋存储系统"，其中媒体服务器是系统的核心，由其负责媒体数据流的分发、录像、以及VOD点播，如图1所示：
在这种流媒体服务器的方案中，数据管理方式是基于文件系统进行的，所有的录像数据在通过媒体服务器时，都被转成了标准的流媒体文件（几分钟到几十分钟的录像形成一个文件），然后再进行存储。这种存储方式利用了传统文件系统自身的特性，系统开发比较简单，但有可能降低监控存储的效率，主要体现在：
n 存在视频数据丢失的风险。文件形成需要时间，在形成过程中若网络有误码、前端DVR/DVS/IPCAM有故障/停电，服务器自身软件缺陷等情况出现，就会造成整段时间视频文件的丢失。
n 受文件碎片的影响。文件系统使用过程中会形成大量的文件碎片，在使用过程中存储空间会逐渐变小，性能也会随之降低。
n 文件检索效率低。历史数据检索的最小单位是文件，颗粒度太大，精确度低。
除了文件系统自身的不足之外，方案还会受到流媒体服务器集群能力的影响。一台普通的PC Server大约能承载几十路2Mbps媒体数据流的处理，在这种组网下，要支撑更多数量的媒体流处理，需要将多台媒体服务器组成一个集群。但是，受限于媒体流服务器的集群能力，媒体服务器的数量不能太多，一般十几台媒体服务器就达到了一个集群的极限。因此，媒体服务器集群成为了整个监控系统的瓶颈，这使得监控系统无法大规模展开。在构建平安工程这类大规模监控系统时，这种方案就会遇到很大问题，大量的媒体服务器不仅增加成本，管理同时变得更复杂。
由此可见，传统的监控系统在数据管理方面面临的两个主要问题：普通文件系统不是专为监控存储设计，因此会影响到监控数据存储的效率；媒体服务器的集群能力有限，导致监控系统大规模部署困难。那么，是否有针对监控存储的更好的数据管理方式？
3 基于"块直存"的多媒体存储管理方式
针对监控存储的数据特点，业界早在几年前就开始尝试一些新的数据管理方式，希望能够提高监控存储的数据管理效率，满足监控大规模应用的需求。在这些数据管理方式中，"块直存"就是其中比较有特点的一种，已经成为业界发展的方向。其创新性主要体现在：
n 创造性的采用了"时间索引+块数据"的专用数据结构，抛弃了传统的文件系统，提高监控数据的管理效率。
n 创造性的采用了基于iSCSI协议的IP SAN直存技术，抛弃了传统的流媒体服务器，简化系统架构。
n 通过集中式数据管理，实现了对资源的统一划分和调度，实现数据的全局性管理。
以下就它的各层含义加以分析。
第一，监控专用数据结构。
"块直存"的数据管理方式抛弃了传统的文件系统，采用底层的数据块作为基本的存储单元，同时创造性的采用了一种专用于监控存储的专用数据结构，通过数据块+专用数据结构两部分相结合，来实现对监控存储的结构化管理。
通过深入分析文件系统的设计机制可以发现，监控数据丢失的根本原因是对元数据的过度依赖，元数据类似于这些录像数据的组织关系。录像数据丢失的绝大部分原因并不是磁盘介质上的数据消失了，而是因为这些散落在磁盘介质上的数据的"组织关系"被破坏了（比如文件系统中病毒、异常断电导致文件损坏等）。那么，如果能脱离文件系统，把数据及其"组织关系"统一管理起来，让每个摄像机的录像数据高度自治，甚至可以基于录像数据重构出数据的"组织关系"，自然就能解决因文件系统损坏而带来的录像数据丢失的问题。
进一步的分析和研究监控系统中的音视频数据发现，多媒体数据具有以下特征：
1）任何两个摄像机之间的录像数据在组织上都不具有相 关性；
2）摄像机的录像数据可以基于I帧组来进行组织，在一定的预置条件下每个I帧组的大小非常接近；
3）摄像机的 录像数据与时间高度相关，且具有绝对唯一的映射关系，完全可以使用严格递增的时间来作为录像数据的索引。
以上分析表明，基于文件系统的 非结构化数据管理方式已不适合，而应该采用结构化的多媒体数据管理机制，以此彻底避免文件系统对系统带来的不利影响。这种新的数据结构采用I帧组作为多媒 体数据的最小组织单元，时间作为每个数据单元的索引，并且把索引和数据保存在一个完全独立的逻辑存储空间上，这就是"块直存"的基本原理。
在"块直存"的系统中，"块"存储可理解成自定义的一种文件系统，在裸盘上进行数据读写；录像的索引可以认为是数据的自描述元素（可以称之为"元数 据"），录像的索引和数据形成独立的、完整的数据结构，这种数据结构完全由自己管理，不再由操作系统和文件系统管理，彻底避免了由于文件系统原因而导致的 录像丢失问题。
通过时间索引+块数据存储这种组合，还大幅提高了数据管理的效率。在录像检索上，可以基于时间索引进行，而不再以单个文件为单 位，因此可以快速定位到任意时间的录像，检索速度大幅提高。在检索的颗粒度上，也不再受文件大小的限制，可以实现秒级别甚至毫秒级别的连续检索。此外，在 资源的管理上，由于监控录像空间的大小是可预见性，因此完全可以采用预分配的方式来划分存储空间，从而使得空间资源得以计划分配，避免了文件系统使用过程 中产生的大量文件碎片。
第二，前端设备到IP SAN的直存。
"块直存"的数据管理方式抛弃了流媒体服务器，在IP网络的基础上，采用前端设备（编码器、IPC）直写IP SAN存储的方式，实现了全局性的存储资源读写访问。
这些年来，技术的进步为视频监控系统中存储体系架构的变革奠定了坚实的基础，主要 表现在：
1）编码设备中的运算处理能力越来越强，在提供基本的编码、传输功能之外，编码设备还有大量的空闲资源可供利用；
2） 网络技术更加成熟，器件成本持续下降，前端编码设备提供百兆或千兆接口已不存在成本方面的限制；
3）基于iSCSI协议的IP存储技术 得到了广泛的应用，专业存储更加平民化。
基于这些技术进步，在编码设备中创新性的集成了iSCSI模块，使得编码设备可以基于 iSCSI/TCP/IP协议端到端地把录像数据写入IP SAN存储设备中。具体如图3所示：
基于流媒体服务器的存储模型
前端设备直写IP SAN存储模型
相对于传统监控系统的流媒体服务器的存储模型，前端设备直写IP SAN存储模型具有以下几大明显的技术优势：
n 全IP的解决方案，轻松破解模拟视频信号接入的工程难题；
n 录像数据基于TCP协议在编码设备和IP SAN存储设备之间传输，保证了录像的可靠性；
n 简化了系统架构，避免了流媒体服务器的瓶颈问题，不仅降低了系统的TCO，而且管理运维更方便。
