64层堆栈的3D NAND正跨越较平面NAND更具成本效益的门坎，预计将在未来18个月内成为市场主流...
西数内存技术执行副总裁Siva Sivaram日前指出，64层堆栈的3D NAND正跨越较平面NAND更具成本效益的门坎。
在最近接受《EE Times》的访问中，Siva Sivaram将64层3D NAND定义为一种「开创性技术」(seminal technology)，可望应用于WD逾50种产品线。 他预计今年WD约有一半的产品线都将采用3D NAND，其中有75%都是64层3D NAND。 「64层是我们认为具有2D NAND成本竞争力的起点。 」

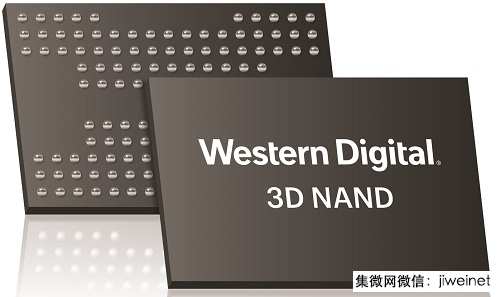

WD日前发布据称是首款采用64层3D NAND技术打造的客户端固态硬盘(SSD)。 WD Blue 3D NAND SATA SSD针对的是DIY玩家、经销商和系统制造商，而SanDisk Ultra 3D SSD则针对想要提升PC效能的游戏与创意玩家。 Sivaram说，64层3D NAND最初主要应用在高阶消费装置，并逐渐扩展至下游的行动装置与嵌入式系统，最后才是企业应用。 Sivaram说：「企业需要更长的时间才会开始导入。 」
WD认为64层3D NAND将从游戏与绘图密集型PC用SSD等高阶消费装置开始，逐渐扩展至广泛的产品应用。
对于WD而言，64层3D NAND目前已经比其最佳的2D NAND更便宜了。 Sivaram表示：「虽然不是每一家厂商都在做能做到64层3D NAND，但都能迅速地导入大家的进度都很快。 」WD已经为其零售市场限量生产了48层3D NAND，但该技术尚称不上是成熟的节点，而32层也只是在内部实现，「这是一个必经的学习步骤，」他说。
他说，15nm 2D NAND是一种「极其活跃」的微影技术。 「而当你采用3D NAND，线距会变得较宽松，它就不需要像15nm技术那样仰赖微影技术了。 」
然而，以所需要的新工具以及制造技术的观点来看，3D NAND仍十分昂贵。 Sivaram表示，64层恰好位于获得更多位以平衡成本增加的交叉点。 「但即使是64层，每单元3位是基本要求，」他说，「只要恰当地以每单元3位打造，就会比其他架构更便宜。 」
Sivaram表示，64层3D NAND将在未来18个月内成为市场主流。 他并指出，WD自去年此时即已开始提供样品了。 他并不愿讨论WD与东芝(Toshiba)之间不确定的未来关系是否会影响其3D NAND的生产，也未详细说明公司在64层3D NAND之后的开发蓝图。
Objective Analysis首席分析师Jim Handy表示，3D NAND的下一步可能就是字符串堆栈(string stacking)。 这是指将单独的3D NAND组件彼此层层堆栈在一起，而无论它是32、48或64层，共同打造96或128层的堆栈。 他说，「理论上，它可能需要64层的倍数，但目前还不知道能达到什么程度。 」
Handy说，随着堆栈的层数增加，深宽比也是如此，使得准确蚀刻孔径变得更加困难。 Sivaram说：「此外，还有其他的问题，但深宽比的问题才真正令人烦恼。 」
String stacking技术则可实现一连串深宽比为60的孔径，取代单个120或240深宽比的孔洞。 「每个人都想知道的是何时才具有足够的经济效益，得以从3D NAND过渡到其他替代技术。 」
自从SanDisk说ReRAM将在三个世代后取代NAND，时间已经过了近十年。 Handy补充说：「但如今每个人都在出货第三代3D NAND，并出样第四代产品。 3D NAND存在的时间可能比原先的预期更长久。 」

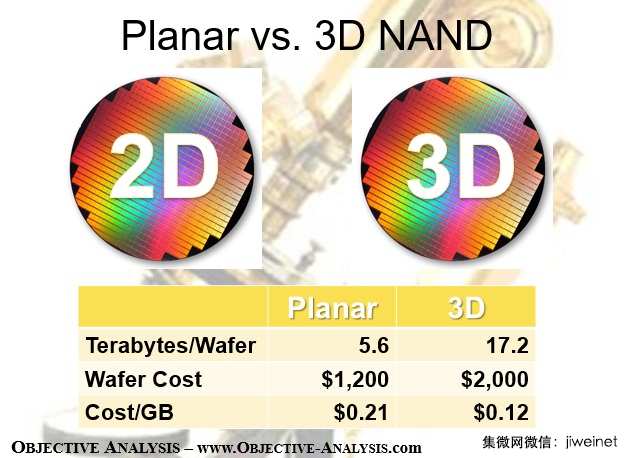

16nm 128Gb TLC平面NAND以及32层TLC 384Gb 3D NAND的比较 (来源：Objective Analysis)
他说，层数增加的速度也比预期的更快。 「尤其是低层数组件无法符合成本目标的事实，使得层数增加的速度更快。 3D NAND的重点就在于它应该比平面更便宜，而较低层数的组件则否。 」Handy指出，WD和美光(Micron)积极投入生产显示，他们已为其3D NAND创造了获利途径。 而三星(Samsung)是否采用与WD、美光一样的技术打造其 3D NAND，目前并不得而知。
Handy预测，大约要到2018年中期，3D NAND才能真正达到成本和量产目标。 「多年来，我们一直这么认为。 但3D NAND仍然未能实现其成本目标，也还不足以进行量产。 预计还得等到更有利可图才行。 」
此外，Handy认为，即使东芝3D NAND业务的所有权变化，也不会改变太多的市场样貌。 「尽管名称改变了，但市场上仍然是那些厂商。 」无论如何，WD仍将采用SanDisk/东芝的技术制造闪存，「问题是在谁从中获利? 」
