2013款MacBook Air上市，消费者除了惊艳它比iPad更为强大电池继航性能，它的另一大亮点就是首次应用PCIe SSD，拥有5000MB/秒的带宽，其读写速度轻易超过SATA3.0接口的速率限制。今天我们来揭秘这款PCIe SSD的来龙去脉，以及大家最为关心的问题：它是否能取代SATA3.0接口！
完秒SATA3.0 揭秘苹果PCIe SSD来龙去脉
我们通过图片识别，苹果PCIe SSD和我们见过的2.5英寸SSD、PCI-E存储阵列卡是完全不一样的，它究竟是何方神圣呢？

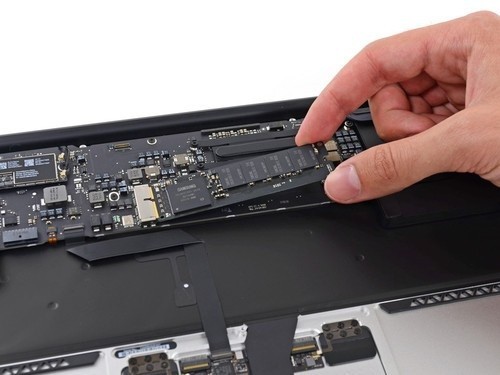

应用于新款Macbook Air的苹果PCIe SSD（图片来自iFixit）
苹果Macbook Air采用的PCIe SSD来自三星代工，走的是PCI-E总线，外观类似苹果上代SSD。

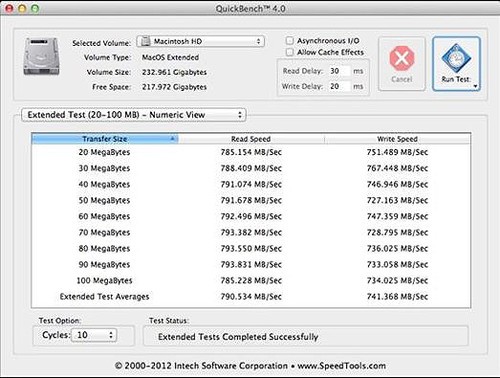

苹果PCIe SSD的读写速度（图片来自iFixit）
从性能来看，苹果PCIe SSD的读取速度接近800MB/秒，写入速度也达到760MB/秒以上，轻易突破SATA3.0接口的600MB/秒速率限制，其性能可谓光芒四射。以苹果PCIe SSD为代表的新生代如何实现超越SATA3.0接口，今天我们将对它们的构架、原理进行分析。
超极本PK苹果本 实质为接口之战
苹果2013款Macbook的死敌是英特尔新一代超极本，前者的外观已不再富有创新色彩，也在拼性能和使用感受，那么就拼硬件吧。新一代超极本和苹果本拼什么？

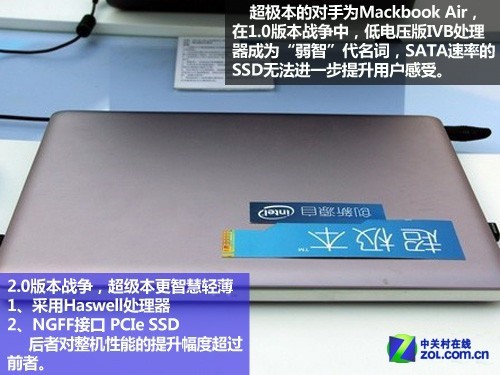

超极本PK苹果本
■NGFF到底有多可怕？
2.0版本战争中的最大亮点莫过于英特尔NGFF接口技术，它提高超过9倍于SATA3.0的接口带宽，通过SSD大幅提高整机性能。这对苹果Macbook来说是一个巨大的威胁。

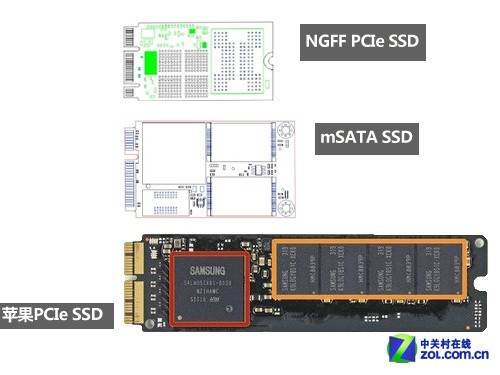

NGFF、mSATA、新一代苹果SSD接口对比（图片来自iFixit）
为此苹果采用SATA-IO标准组织制定的mSATA接口，巧妙与PCI-E总线相联。我们通过上图三种类型接口对比分析，苹果新一代PCIe SSD在接口上的特立独行，与传统mSATA接口有别，和NGFF接口更是大相径庭。
●名词解析：NGFF（硬盘）接口技术
NGFF是为超极本（Ultrabook）量身定做的新一代接口标准，以取代原来基于mini PCI-E改良而来的mSATA接口。无论是更小巧的规格尺寸还是更高的传输性能NGFF都远胜于mSATA。

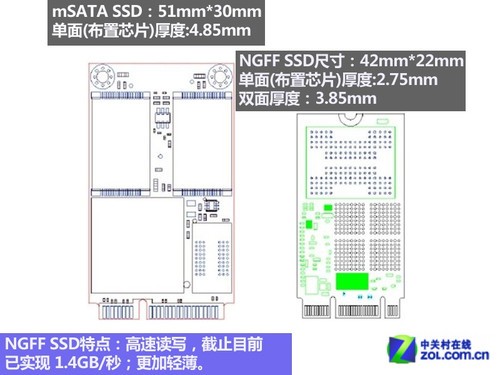

NGFF标准规格图解（图片来自驱动之家）
NGFF接口有B和M两种接口界面，B key走的是SATA或PCI-E 2x通道，支援SSD、WWAN或者其他主要key界面，M则是PCI-E 4x通道，适合高速SSD。
我们对于苹果PCIe SSD的了解相当有限，这并不妨碍我们对它进行剖析。无论是英特尔NGFF接口或者苹果的独特mSATA接口，它们的共性均直指PCI-E总线，不再和SATA接口较劲。
■新老苹果SSD的异同：

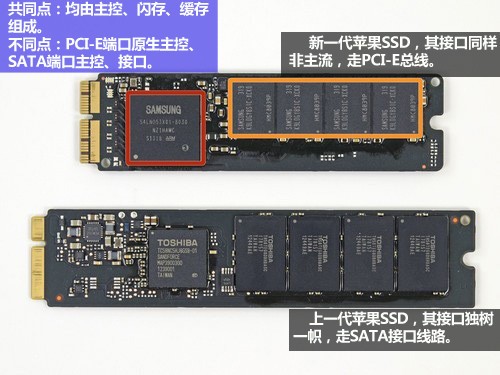

新老苹果SSD的核心变化：主控和接口（图片来自iFixit）
SSD实现的基本形式万变不离其宗，新旧两代苹果SSD的核心变化当属主控和接口。我们需要注意的是，当NGFF走SATA端口线路，它一样可以接驳SATA设备，苹果的独特mSATA接口原理与之类似。
■PCIe SSD的核心关键
PCIe SSD的接口是一种表示形式，它可能是PCI-E传统接口，以显卡的形状出现。它的关键在于PCI-E 原生/桥接主控，这决定它是否能走PCI-E总线。其它部分诸如闪存和缓存，和SATA接口SSD大同小异。

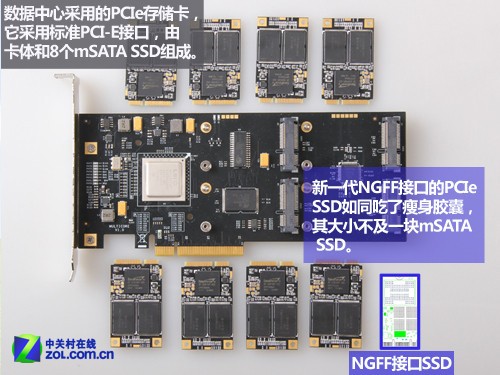

PCI-E接口的SSD存储阵列卡
主控：PCI-E桥接方式
新一代苹果PCIe SSD采用的是三星S4LN021X01-8030 PCI-E原生主控，它和840PRO SSD采用的S4LN053X01-8030 SATA端口主控不一样。前者为新一代苹果SSD带来接近800MB/秒的读写速度；后者造成840PRO SSD无法突破600MB/秒的速度限制。
●NGFF SSD有多快？
mSATA/NGFF 接口SSD对比
那么NGFF接口的PCIe SSD有多快？它的读取速度已实现1.4GB/秒，和PCI-E存储阵列卡不相上下。也许我们不难理解当初苹果的忧虑，以及它推出独特mSATA接口的PCIe SSD的缘故。
我们对于苹果PCIe SSD的了解相当有限，这并不妨碍我们对它进行剖析。无论是英特尔NGFF接口或者苹果的独特mSATA接口，它们的共性均直指PCI-E总线，不再和SATA接口较劲。
■新老苹果SSD的异同：
新老苹果SSD的核心变化：主控和接口（图片来自iFixit）
SSD实现的基本形式万变不离其宗，新旧两代苹果SSD的核心变化当属主控和接口。我们需要注意的是，当NGFF走SATA端口线路，它一样可以接驳SATA设备，苹果的独特mSATA接口原理与之类似。
■PCIe SSD的核心关键
PCIe SSD的接口是一种表示形式，它可能是PCI-E传统接口，以显卡的形状出现。它的关键在于PCI-E 原生/桥接主控，这决定它是否能走PCI-E总线。其它部分诸如闪存和缓存，和SATA接口SSD大同小异。
PCI-E接口的SSD存储阵列卡
主控：PCI-E桥接方式
新一代苹果PCIe SSD采用的是三星S4LN021X01-8030 PCI-E原生主控，它和840PRO SSD采用的S4LN053X01-8030 SATA端口主控不一样。前者为新一代苹果SSD带来接近800MB/秒的读写速度；后者造成840PRO SSD无法突破600MB/秒的速度限制。
●NGFF SSD有多快？
mSATA/NGFF 接口SSD对比
那么NGFF接口的PCIe SSD有多快？它的读取速度已实现1.4GB/秒，和PCI-E存储阵列卡不相上下。也许我们不难理解当初苹果的忧虑，以及它推出独特mSATA接口的PCIe SSD的缘故。

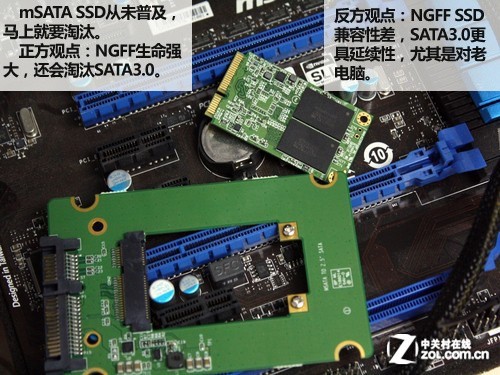

得益于苹果Macbook Air的PCIe SSD性能演示，以及苹果在硬盘接口技术上的封闭保护，使得另一个开放硬盘接口NGFF成为硬件圈的热门关键词。它会不会取代mSATA、SATA3.0接口？我们从以下三方面分析：
■NGFF接口的设计初衷

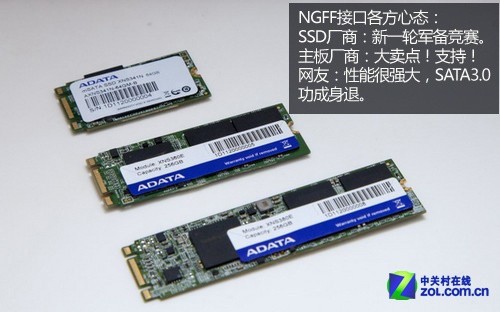

SSD厂商踌躅满志，积极备战NGFF接口SSD
新一代的SATA Expres标准已经在制定中，但是英特尔要等到下代Z97芯片组才会提供SATA Express支持。英特尔改用PCI-E技术原理去改善新一代超级本、笔记本电脑甚至平板的SSD性能需求，或者说NGFF的设计初衷是为了取代mSATA。
■成本、推广力度考虑
当SSD全面PCIe化，NGFF技术不火都难
NGFF SSD制造成本略高于mSATA SSD，良好成本控制是NGFF销售推广的一大利好因素。目前三星、浦科特、英特尔、威刚都已经发布了最新NGFF技术闪存产品，这对于NGFF技术的推广起到了重要的意义。
■家用领域暂以高端出现

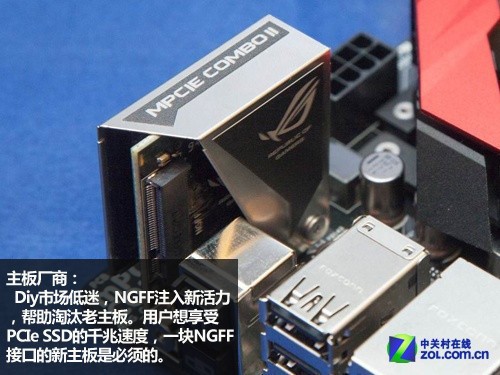

NGFF接口早期出现在高端主板
NGFF将像mSATA独立的面对消费级市场，同时OEM厂商将它直接普及到品牌电脑。家用Diy主板方面，由于NGFF涉及主板的PCI-E总线改动，增加涉及成本，加上mSATA接口的干扰，预计NGFF接口在早期仅在高端主板出现。
总结：相对于mSATA SSD，消费者在小幅增加成本的情况下，选择更高速小巧的NGFF SSD更为划算。SATA3.0是否会殃及鱼池，取决于主板厂商对NGFF接口的支持程度。在2013年，SSD厂商对于NGFF的投入远要高于2012年厂商对于mSATA的投入，我们从厂商们的动作，已经能够了解到NGFF接口以及PCIe SSD的清晰前景。
