日立HDS存储设备操作维护手册(高、中、低端存储设备维护)

2010-06-29 10:26:25 来源:中存储

 日立HDS存储设备操作维护手册

目   录

第一部分  硬件部分(高端、中端和低端的日立存储三种情况分别写)

1.    日立存储的配置界面的登录方法。

2.    创建RAID组、划分LUN、初始化磁盘的步骤,在端口上划分DISK组,将主机的端口的WWN号加到相应的DISK组中的步骤。

3.    在高端存储中配置TURECOPY的步骤。

4.    在高端存储中配置SHADOWIMAGE的步骤。

5.    系统告警灯的位置以及告警灯的显示方式,如何登陆系统查看系统告警,常见的告警代码及处理方法。

第二部分   软件部分

1.    AIX操作系统和HP-UNIX操作系统安装HDLM多路径管理软件的步骤。

2.    HDLM多路径管理软件安装完成后,配置磁盘多路径参数的步骤,日常维护的命令。

3.    HUR 相关参数配置

4.    HUR 的日常维护


第一部分  硬件部分(高端、中端和低端的日立存储三种情况分别写)

1. 日立存储的配置界面的登录方法。

高端存储

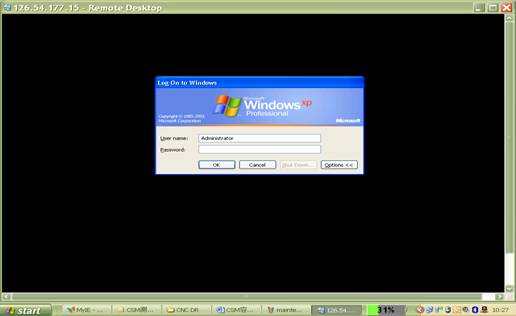

1. Windows 远程桌面,输入SVP地址,登录SVP。(Administrator/raid-login)

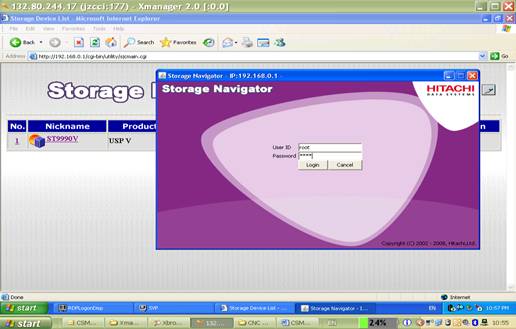

2. 在SVP的IE中输入http://localhost登录Stoage Navigator (root/root)

中端存储(*中端和低端相同)

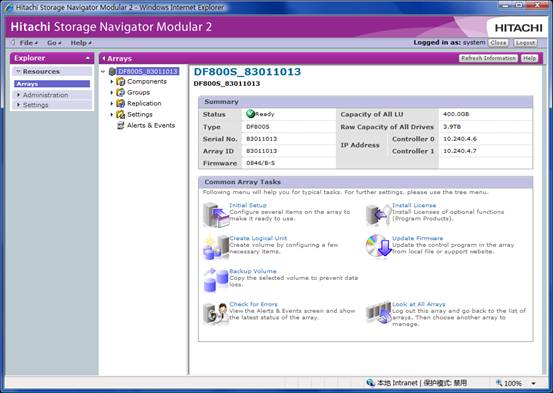

1.HDS AMS2000存储管理软件是通过一台Windows服务器安装管理软件后进行管理

l 需要一台Windows Server 2003操作系统服务器(建议为英文版,在安装其中一个版本的管理软件时,中文版本Windows Server 2003下安装过程出现乱码)

l 需要JAVA 6.0软件

l 安装过程比较简单,没有复杂的配置

2.  配置完成后,可以通过WEB方式进行远程管理,比较方便

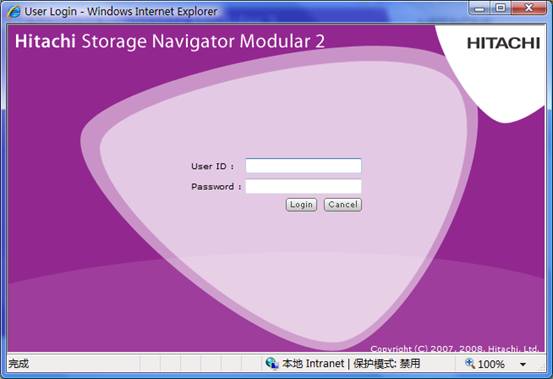

l 管理地址为:

http://manage_server_IP:23015/StorageNavigatorModular/

有个奇怪的情况,就是管理地址中最后一个”/”必须填上,否则无法打开页面。

l 管理登录页面:system/manager

2. 创建RAID组、划分LUN、初始化磁盘的步骤,在端口上划分disk组,将主机的端口的WWN号加到相应的DISK组中的步骤。

2.1创建RAID组、划分LUN、初始化磁盘的步骤,在端口上划分disk组:

高端存储

高端存储 RAID组、划分LUN、初始化,在初始化安装时完成。在运维阶段就不会再动了。

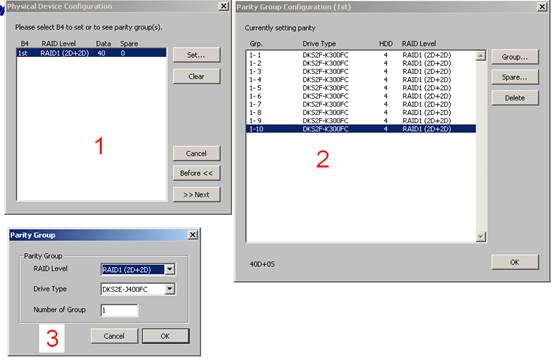

1.  如1图中physical device configuration  点击Set, 定义RAID组

2.  在2图中 parity group configuration 点击 Group 新增RAID组

3.  在3图中 parity group 定义RAID组类型的,选择磁盘种类

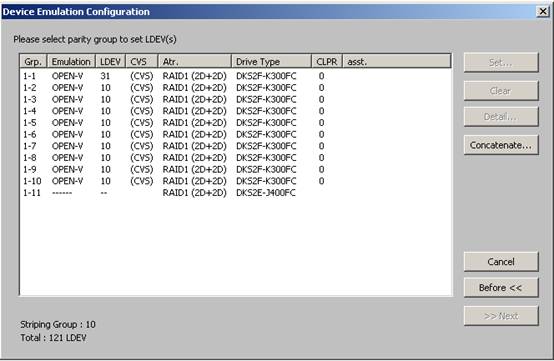

4. 在Device Emulation Configuration 中 点击Set 设置防真类型,后点击Detail定义LDEV

5. 在下图中定义LDEV

中端存储

l 存储系统管理界面:

1. 通过Web方式也可以连接存储控制器的IP,可以查看设备的一些基本信息(仅限于查看,无法操作)

管理功能

操作菜单

RAID组创建

通过Arrays->Groups->RAID Groups->RAID Groupll界面,创建RAID组

RAID组在线扩展



LUN的创建

通过Arrays->Groups->RAID Groups->Logical Units界面,

创建Lun

LUN在线扩展



LUN在线数据迁移

通过Arrays->Settings->AdvancedSettiings->Volume Migration来迁移Lun(Logic Unit)

LUN主机映射

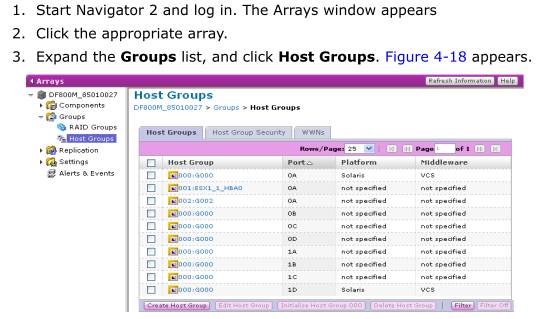

通过Arrays->Groups->Host Groups配置主机映射

2.2 将主机的端口的WWN号加到相应的DISK组中的步骤:

高端存储

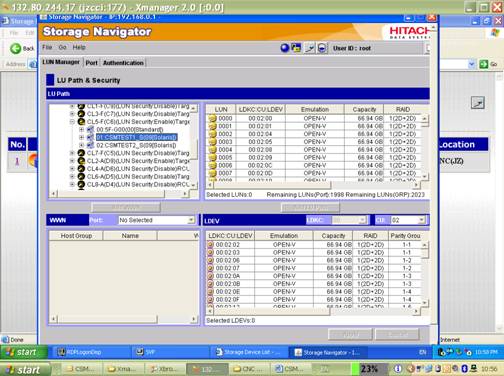

1. 在LUN Manager 中,在相应的端口中建立Host Group,把的需要LDEV加入Host Group。把主机的WWN,加入Host Group,即可在主机端认盘。

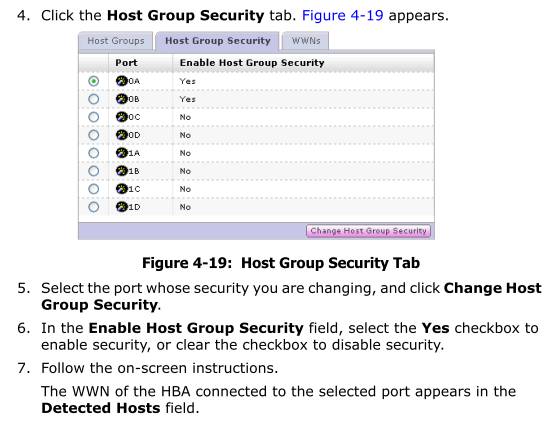

中端存储

3.  在高端存储中配置TURECOPY的步骤。

定义RCU,在Navigator 中依次点击如下图标:

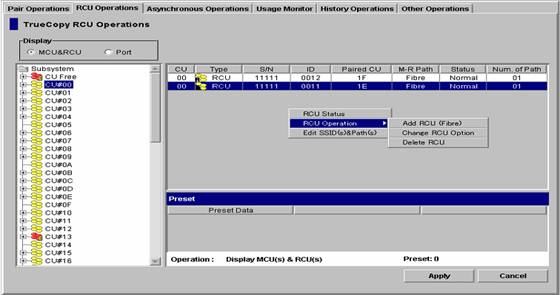

在Storage Navigator的菜单中找到TrueCopy >> RCU Operations >> MCU&RCU >>选择CU Free 右键单击列表框,点 RCU Operation ,点Add RCU (Fibre)

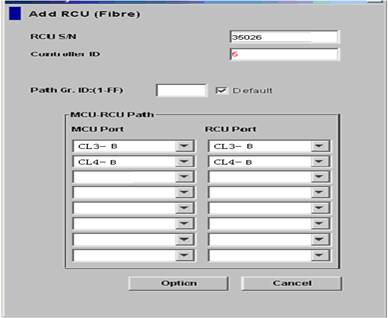

进入RCU的定义界面,定义TrueCopy链路和端口, USPVM的controller ID 为5

在RCU Operation ->Change RCU Option,可设置RCU参数

4. 在高端存储中配置shadowimage的步骤。

一般在CCI中定义,卷对即可。

5. 系统告警灯的位置以及告警灯的显示方式,如何登陆系统查看系统告警,常见的告警代码及处理方法。

高端存储

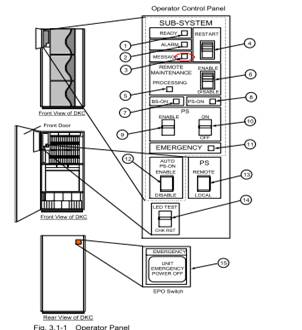

1.   查看阵列的Message灯。

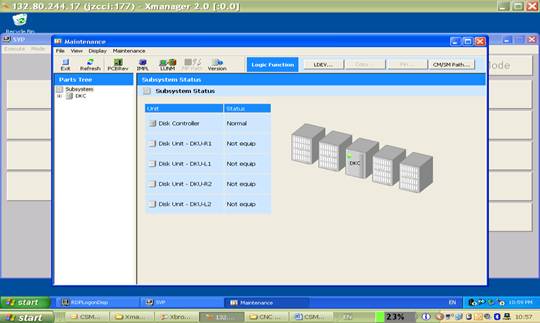

2.  在SVP程序内,查看Maintenance

中端存储

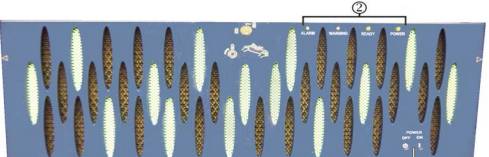

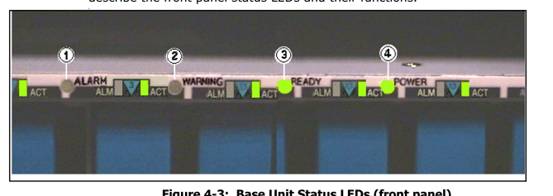

1.查看下图中标识的Alarm和Warning灯。

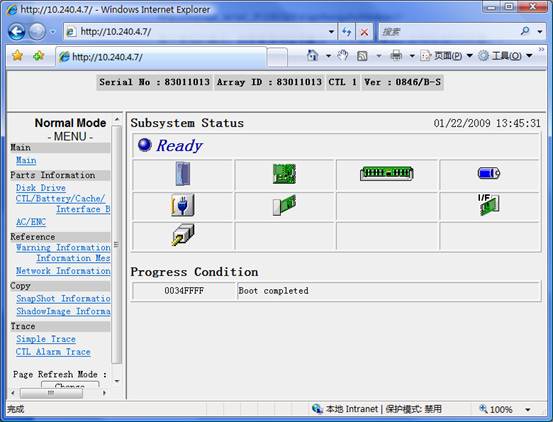

2.在IE中输入存储的IP查看存储状态

第二部分   软件部分

1.AIX操作系统和HP-UNIX操作系统安装hdlm多路径管理软件的步骤。

1. AIX 操作系统

l  将HDLM的License文件复制到/var/tmp/目录下,并改名为hdlm_license

l  先不要连接到盘阵的光纤线

l  用smitty installp安装光盘中AIX_ODM目录下各个子目录下的软件包

l  在盘机上做好Mapping,连接好光纤线

l  运行cfgmgr 认盘

l  用smitty installp光盘根目录下的HDLM软件

l  安装完软件后运行dlmcfgmgr生成hdisk设备

l  用图形介面配置HDLM的其它属性,打开Autu Failback (30) 和Intermittent Errors (3/120)

l  每个fscsi设置如下属性:

fc_err_recov=fast_fail

dyntrk=yes

2. HPUX操作系统

l  将License文件存入目录 /var/tmp/ 下, 如/var/tmp/hdlm_license

l  使用root登录

l  用以下命令检查需要被HDLM管理的设备

# ioscan -fnC disk

l  mount响应的HDLM光盘

# mount /dev/dsk/CD-ROM-device-name CD-ROM-mount-point

l  运行安装命令

# swinstall -x ask=true -s CD-ROM-mount-point/DLManager DLManager

l   根据屏幕的信息进行安装

l  检查安装是否成功

l  创建非HDLM管理的设备文件

# /sbin/dlmcfgmgr -e > /etc/opt/DynamicLinkManager/dlmfdrv.unconf

l  运行 /sbin/dlmcfgmgr 将下列设备加入非HDLM管理文件中

– Boot disk

– Dump device

– Swap device

– Device containing the root file system

– MC/ServiceGuard lock device

– 运行以下命令将/dev/dsk/c0t9d0加入文件中:

# /sbin/dlmcfgmgr -l /dev/dsk/c0t9d0 >> /etc/opt/DynamicLinkManager/dlmfdrv.unconf

l  重启机器

# cd /

# shutdown -r

l  重新用root登录

l  运行以下命令检查状态

# ioscan -fnC disk

l  运行HDLM路径配置程序 (dlmdefpath).

全部回答为y

2.  hdlm多路径管理软件安装完成后,配置磁盘多路径参数的步骤,日常维护的命令。

l  查看链路状态

#dlnkmgr view –path

l  查看LU的对应关系

#dlnkmgr view –lu

l  查看设备

#dlnkmgr view –drv

l  恢复故障链路

#dlnkmgr online –path –pathid XX

l  查看HDLM的设置

#dlnkmgr view -sys

3.HUR 相关参数配置

根据山东联通的具体配置情况,建议按照下面的参数进行配置:

Mode 449 On  :The SVP does not detect blocked paths.

将所有的USPV mode 449设为ON。

Journal Options

Recommendation for UR

Inflow control

No

Data Overflow Watch

0

Copy Pace

Medium

Unit of path Watch time

min

Path watch time

5 min

Forward path watch time

yes

Use of cache

Use

speed of lines

256M

Delta resync Failure

None

Remote Control Unit (RCU) Options



Remote I/O Missing Interrupt Handler (RIO MIH) Time

15 seconds

Minimum Active Paths

1

System Options



Maximum Initial Copy Activity

16

Pair option



Error Level

Group

4. HUR 的日常维护

下面是数据复制对的几种状态说明,数据复制对的正常状态是Pair状态,在正常断开后的正常状态应当为PSUS状态。

n  SMPL状态:指复制卷对处于单工状态,即源卷和目标卷之间没有复制关系。

n  COPY状态:指复制卷对于处于数据初始化状态,此时源卷的数据以磁道为单位拷贝到目标卷。

n  PAIR状态:指复制卷对处于数据同步状态,此时对于源卷的写操作会以同步方式(当采用TrueCopy软件时)或者异步的方式(当采用HUR和ShadowImage软件时)复制到目标卷。

n  PSUS状态:指复制卷对处于挂起状态,此时源卷和目标卷之间虽然有复制关系,但是数据复制操作被挂起。

n  PSUE状态:指复制卷对处于因错误的挂起状态,此时源卷和目标卷之间虽然有复制关系,但是数据复制操作由于某些错误被挂起。

在日常对HUR环境的检查当中,确认应用一致性组的数据复制状态均为Pair状态:

l  检查HUR状态。

在省局的CCI服务器上使用以下命令:

# pairdisplay –IH30 –g wjjsur –fxcm   检查网间结算应用状态;

在市局的CCI服务器上使用以下命令:

# pairdisplay –Ih20 –g wangguanur –fxcm   检查网管系统应用状态;

# pairdisplay –Ih20 –g ziyuanur –fxcm   检查资源管理系统应用状态;

# pairdisplay –Ih20 –g ShengOAur –fxcm   检查省局OA系统应用状态;

# pairdisplay –Ih20 –g ShiOAur –fxcm   检查市局OA系统应用状态。
