高密度可扩展——戴尔PowerEdge FX2融合架构
一直以来，控制成本、节约费用、合理投入都是企业级用户全力追求的一个目标。用户需要能耗更低、占用空间更小、管理更方便的产品，而机架式服务器在发展中却不能很好地解决服务器密集度提高和功耗散热增大的问题，无法大幅提高机柜的利用空间，系统的性能提升也处于两难境地。在2014年年底，戴尔推出了PowerEdge FX融合架构解决方案。新一代PowerEdge FX2融合构架，面向走上软件定义数据中心道路的企业用户。
该融合构架提供最佳的模块化和可扩展性，通过消除传统与新兴应用要求之间的IT差距，让客户精确地定制数据中心技术以优化海量应用。能够把服务器、存储和网络集成到一个通用的模块化可扩展平台，帮助客户更好地管理、扩展基础架构并制定预算以满足业务需求。
作为一款融合型服务器、存储系统，戴尔PowerEdge FX2能够在2U机柜之内接入模块化服务器及存储组件，可以满载四个PowerEdge FC630服务器并提供144个内核和96个DIMM扩展。在产品设计上，PowerEdge FX集成了管理功能，让用户能够轻松地配置、管理并加以扩展，以根据具体负载来完善IT资源分配。该产品能够提供出色性能、可扩展性和可伸缩性的高密度2U外型机架式服务，非常适合虚拟化、数据库管理和业务处理环境，以及其它多路数据密集型应用。
2U设计下可容纳4组半宽双路服务器
和我们以往测试过的诸多服务器有所不同，惠普PowerEdge FX2是一台比较特殊的产品。相比我们常见的机架式服务器来说，PowerEdge FX2的构造更像是一台机架式的刀片机柜。

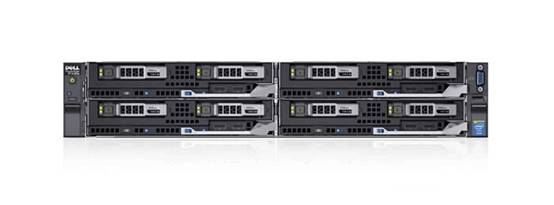

从正面看来，PowerEdge FX2并没有什么特殊的地方，它依然是延续了FX家族的庄重造型，只是在机身容量上有了明显提升，在配备四级PowerEdge FC630的同时可提供了32个2.5英寸硬盘插槽，看起来更像是一台存储服务器。
PowerEdge FX2的背面显得与众不同，仔细观察就会发现它除了使用两个电源供电(其中一个为冗余)之外，还配有两个FN IO Aggregator网络聚合节点，为用户在此基础上进行网络应用的创新提供基础。通过将8根电缆聚合成一条电缆，以简化网络部署，其内置聚合能力可以把线缆及相关的架顶交换机端口数量减少8倍，集成本地交换和高速10GbE上行链路、LAN/SAN融合以及对零接触以太网光纤通道(FCoE)自动配置的同时，可满足用户更简化的网络部署，即插即用的安装并降低布线要求。。
作为一台4节点服务器，PowerEdge FX2内部整合了4台独立的PowerEdge FC630服务器，分为上下两层。轻轻拉动扣具，我们可以拆下其中一台服务器看看下面的结构。
在我们测试过的众多服务器当中，类似惠普、联想这种国际品牌的服务器，打开之后内部会给人以赏心悦目的感觉。从PowerEdge FC630的布局来看，它的内部看起来非常清爽，各个部件的位置和走线井井有条，值得国内服务器厂商学习。
强劲的核心部件搭配
采用半宽设计的PowerEdge FC630外形十分小巧，其内部采用的是双路设计，采用了配备了两个CPU插槽，为双路设计。其处理器型号为英特尔至强E5-2630 V3。该处理器基于Haswell内核八核心设计，并采用了22nm工艺制造，支持超线程等技术。该处理器整合了20MB三级缓存，在日常应用性能上更提升一步。
除了处理器之外，内存容量对于服务器的性能也产生重大的影响。PowerEdge FC630单节点最高24个双直连内存模块(DIMM)。我们此次测试的样机提供了8条三星16GB DDR4-2133 ECC内存，单节点容量达到了256GB。
Liteon 100GB固态硬盘
Broadcom聚合网络子卡(NDC)
rSPI(恢复串行外设接口)是一个 SPI 闪存设备，用于存储有关系统服务标签、系统配置或iDRAC许可证的信息。
从核心部件分布来看，PowerEdge FC630内部设计十分紧凑像rSPI卡以及NDC卡均设于机身尾端。通过PCIe夹层卡可与FX2机柜上的PCIe交换机连接。而为了进一步提升数据访问速度，PowerEdge FC630采用PERC H730P mini阵列卡，作为中端RAID卡，拥有2GB的读写缓存，因此RAID 5读写性能有相当大的提高，从而实现高度可扩展的存储。
而在能源方面，PowerEdge FX2服务器提供了功率为1600W的电源，并提供了一个冗余(多节点服务器配备冗余电源很重要)且通过80Plus铂金认证，说明它的转换效率可以达到94%以上。
综合以上的介绍可以看出，本次送测的PowerEdge FX2融合构架采用了较高的规格设计。而高规格是否就意味着高性能呢？下面，就让我们一起来看看这强悍配置下性能到底如何。
核心性能表现强劲
CineBench是基于Cinem4D工业三维设计软件引擎的测试软件，用来测试对象在进行三维设计时的性能，它可以同时测试处理器子系统、内存子系统以及显示子系统，我们的平台偏向于服务器多一些，因此就只有前两个的成绩具有意义。和大多数工业设计软件一样，CineBench可以完善地支持多核/多处理器，它的显示子系统测试基于OpenGL。
值得一提的是，原来的CineBench R10已经不能再适应如今的测试需要，因为R10只能支持24个处理器核心。如今的核心数量为32个(算上超线程)，所以只有R11.5能够支持最多48个核心。从测试结果来看，其OpenGL测试借过为105.12fps，CPU的结果为18.82pts，如此的表现在我以往测试的服务器产品中还是不多见的。
SiSoftware 2012测试
从SiSoftware2012的测试成绩来看，新一代至强E5-2630 V3处理器得益于核心数量的优势，测试成绩甚至比我们上一代产品要好一些。当然，类似处理器这样的选配产品，我们单一评估某项测试的性能并没有太大的意义，但这至少说明处理器规格对于测试成绩的影响，也能看出至强E5平台的提升是较为明显的。
SPEC 2006测试
SPEC测试代表了绝大多CPU密集型的运算，包括编程语言、压缩、人工智能、基因序列搜索、视频压缩及各种力学的计算等，包含了多种科学计算，可以用来衡量系统执行这些任务的快慢。SPEC base测试包括浮点(fp)与整数运算(int)两部分。
整数运算主要包含编译、压缩、人工智能、视频压缩转换、XML处理等，此外，各种日常操作也主要是基于整数操作。SPEC CPU 2006的整数运算包含了400.perlbench PERL编程语言、401.bzip2 压缩、403.gcc C编译器、429.mcf 组合优化、445.gobmk 人工智能：围棋、456.hmmer 基因序列搜索、458.sjeng 人工智能：国际象棋、462.libquantum 物理：计算、464.h264ref 视频压缩、471.omnetpp 离散事件仿真、473.astar 寻路算法、483.xalancbmk XML处理共12项。
浮点运算包括的全部都是科学运算，科学运算需要用到大量的高精度浮点数据，如410.bwaves 流体力学、416.gamess 化学、433.milc 量子力学、434.zeusmp 物理：计算流体力学、435.gromacs 生物化学/分子力学、436.cactusADM 物理：广义相对论、437.leslie3d 流体力学、444.namd 生物/分子、447.dealII 有限元分析、450.soplex 线形编程、优化、453.povray 影像光线追踪、454.calculix 结构力学、459.GemsFDTD 计算电磁学、465.tonto 量子化学、470.lbm 流体力学、481.wrf 天气预报、482.sphinx3 语音识别等测试。
相比上之前的Westmere-EP处理器来说，新一代的E5-2630平台在性能上提升还是比较明显的，这得益于新架构和新技术的应用。从这些数据来看，DELL PowerEdge FC630服务器的计算性能更为强大，处理能力更强。
总结及比特实验室观点
众所周知，目前x86服务器的标准化已经非常完善，而厂商之间的较量现在大多集中在产品设计、易管理性上。而基于全新PowerEdge技术而打造的FX2产品，在产品的设计上更多的诠释了机架式服务器的优势，能更好地满足不断变化的应用程序需求，使您能够渐进地增加或更换IT组件，包括具有不同处理器、内存容量和存储特点的服务器、DAS存储和IO模块。所有这些组件在一个2U融合式基础架构机箱中协调运行，非常适合高密度部署环境。
此外，PowerEdge FX2的小巧设计为企业节省了空间，通过基于制度的功率和散热管理，以及基于标准的节能智能组件来实现节能，令半宽、双插槽的FC630服务器，在超小的可扩展机箱内提供卓越的计算能力，为企业大幅降低了运营成本。
