IBM DS3500存储产品简介及DS3500配置参数

2011-08-23 20:49:01 来源:IBM



IBM System Storage DS3500

一、概述

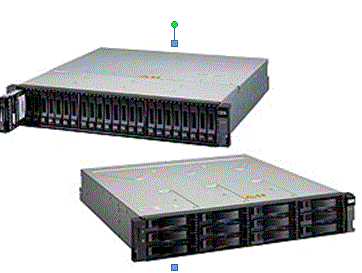

ds3500

1、要点

  • 6 Gbps SAS 系统以入门级价格提供中端性能和可扩展性
  • 数据整合可确保数据的可用性和效率
  • 节能实施可实现成本节省
  • 直观而又功能强大的存储管理软件中融合了管理专业技术
  • 通过经由FC 的远程镜像以及与DS5000 和DS4000® 的兼容性提供投资保护和经济高效的备份与恢复
  • 混合主机接口支持可实现DAS 和SAN 分层,从而降低整体的运营和购置成本
  • 带本地密钥管理的全盘加密提供稳健的数据安全

IBM 在IBM System Storage® DS3500 易捷版中将一流的开发与领先的6 Gbps 主机接口和驱动器技术相结合。凭借其简单、高效而又灵活的存储方法,DS3500 成为了System x® 服务器、BladeCenter® 和Power Systems™ 经济高效的全面集成补充。DS3500 以适合大多数预算的价格带来了大量改进,因而为入门级存储用户提供了卓越的性价比、功能、可扩展性和易用性。



DS3500 易捷版旨在提供:

  • 始于入门级价格、可提供中端性能和功能的可扩展性
  • 有助于降低年度能源开支和环境影响的高效率
  • 无需牺牲控制能力,而又完美结合可靠性与易用性的简易性

2、产品特性

  • 新一代6 Gbps SAS 系统以入门级价格提供中端性能和可扩展性
  • 数据整合可在整个组织内确保数据的可用性和效率
  • 可在当前和未来实现成本节省的节能实施
  • 直观而又功能强大的存储管理软件中内置的管理专业技术
  • 通过经由FC 主机端口的远程镜像以及与DS5000 和DS4000 的兼容性提供投资保护和经济高效的备份与恢复
  • 混合主机接口支持可实现DAS 和SAN 分层,从而降低整体的运营和购置成本
  • 采用全驱动器加密驱动器本地密钥管理的稳健数据安全性
  • 驱动器和扩展机柜混用经济高效地满足所有应用程序、机架和能效要求
  • DS Storage Manager 软件
    • 分区
    • FlashCopy®
    • Volume Copy
    • 经由FC 主机端口的远程镜像

3、硬件概要

  • 双活动型热插拔控制器
  • 3 种接口选项- SAS、iSCSI/SAS、FC/SAS
    • 4个或8个6Gbps SAS 端口
    • 8个8Gbps FC 端口和4个6Gbps SAS 端口
    • 8个1Gbps iSCSI 端口和4个6Gbps SAS 端口
  • 2个6Gbps SAS 驱动器扩展端口
  • 多达96个驱动器- 高性能、近线 (NL)SAS 和SED SAS 驱动器
  • EXP3512(2 U,12个3.5 inch 驱动器)和EXP3524(3 U,24个2.5 inch 驱动器)机柜
    • 机柜可在控制器后方混用
  • 每个控制器1GB 缓存,可升级至2GB
    • 镜像,电池供电,降级至闪存
  • 容纳电源、冗余散热风扇的电源/散热模块
  • 所有主要器件均为可热插拔CRU,并可以轻松接触以及卸下或更换





二、特性与优势

特性

优势

主机接口混用

  • 支持混用SAS 与FC 或SAS 与iSCSI 接口,可实现经济高效的SAN 分层和整合

均衡的性能

  • DS3500 在IOPS 和MB/s 方面同样表现超凡,可支持拥有广泛性能要求的应用。
  • 非常适合于拥有不同工作负载和应用要求的整合和虚拟化环境
  • 专为并发支持事务型应用程序和吞吐量密集型应用程序而设计

与System x®、BladeCenter® 和Power Systems™ 服务器全面集成并经过全面测试

  • 凭借其简单、高效而又灵活的存储方法,DS3500 成为了System x、BladeCenter 和Power Systems 服务器经济高效的全面集成补充。

支持SED 驱动器

  • 针对静态数据的全面保护可在驱动器的整个生命周期内确保数据安全,而无需牺牲性能或易用性

多达96个驱动器的可扩展性

  • 由小到大,随需增长”提供随客户数据需求而增长的灵活性
    • 无需一开始就采购大量的驱动器

支持驱动器混用

  • 能够混用高性能SAS、近线SAS 和SED SAS 驱动器以实现分层存储
    • 经济高效地支持组织的各种数据容量要求- 从近线到高利用率的应用程序- 通过在单一存储系统内支持混用的驱动器类型。
  • 基于机柜的混用可最大限度地提高效率

支持近线SAS 驱动器

  • 近线SAS 驱动器同样也是SATA 驱动器的透明替代驱动器。近线SAS 驱动器与SATA 驱动器相比价格极具竞争力,而且能在相当的价格下以更高的可靠性实现远胜于SATA 驱动器的性能。

支持2.5inch 和3.5inch 驱动器

  • 额外的驱动器灵活性同时支持高性能和高IOPs 功耗比要求
  • 托盘级驱动器混用可在单一存储系统内经济高效地满足所有应用程序、机架和能效要求

卓越的磁盘利用率

  • 以更少驱动器实现极高的性能
    • 更低的驱动器投资和散热量

支持容量大于2TB 的LUN

  • 对于需要以最高吞吐量性能移动大量数据的应用程序,最大限度地提高容量利用率

全面配置的RAID 0 和10 卷组

  • 对于超大型数据库或文件系统,又或者想要每个卷利用超过30个驱动器以最大限度提高性能的系统均为理想的选择

内置的高效率

  • 模块化设计通过避免配置过度提供了价格合理的入门产品,并可在需求发生变化时提供无缝的“按需购买”可扩展性
  • 高效的利用降低了原始容量要求,并且支持混用驱动器以实现分层存储
  • 卓越的性能驱动器比通过最少的驱动器实现最高的性能,从而能够创造超凡的性能价值

DS Storage Manager

  • 全职存储管理员可完全控制其存储配置,而兼职用户则可获得直观而又简便的界面
  • 集中管理所有的本地与联网DS5000、DS4000® 和DS3500 存储系统- 单一的管理可提高管理效率并缩短学习曲线
  • 通过经由FC 主机接口的增强远程镜像提供投资保护

动态的软件功能

  • 增强的功能可以扩展容量、卷容量、段容量、卷组以及迁移RAID 级别,而无需中断数据I/O
  • 可在不中断运营的情况下简便地适应应用程序、可用性或性能需求的变化
  • 可在不中断数据访问的情况下配置卷、进行日常维护以及添加新机柜和容量

支持多达64个分区

  • 提供足够的分区以便有效地支持中等规模的整合或虚拟化环境,从而帮助降低硬件和存储管理成本

在线固件升级

  • 固件升级可在双控制器配置继续保持连续数据可访问性的情况下进行
    • 全天候可用的数据可确保组织生产效率和客户满意度
  • 每个存储系统多达64个,每个卷多达8个的FlashCopy® 映像可支持精细的备份和恢复
  • 多种选项允许管理员以最佳方式满足复制需求
  • 可以使用本地或远程副本(经由FC 接口)进行文件还原、备份、应用程序测试、数据发掘或灾难恢复

三、规格

特性

部件编号

  • 1746A2S DS3512 易捷版单控制器存储系统
  • 1746A2D DS3512 易捷版双控制器存储系统
  • 1746A4S DS3524 易捷版单控制器存储系统
  • 1746A4D DS3524 易捷版双控制器存储系统
  • 1746A2E EXP3512 易捷版存储扩展单元
  • 1746A4E EXP3524 易捷版存储扩展

RAID 控制器

双活动型热插拔控制器

缓存

每个控制器1GB 缓存,可升级至2GB(电池供电)

主机接口

三种选项:

  • 4个或8个6Gbps SAS 端口
  • 8个8Gbps FC 端口和4个6Gbps SAS 端口
  • 8个1Gbps iSCSI 端口和4个6Gbps SAS 端口

驱动器接口

2个6Gb SAS 驱动器端口

受支持的驱动器

6Gbps SAS 3.5 " 驱动器:

  • 300GB 15krpm、450GB 15krpm、600GB 15krpm
  • 1TB 7.2krpm 近线、2TB 7.2krpm 近线
  • 600GB 15krpm SED

6Gbps SAS 2.5 " 驱动器:

  • 146GB 15krpm
  • 300GB 10krpm
  • 450 GB 10k rpm
  • 600 GB 10k rpm
  • 500GB 7.2krpm 近线
  • 300GB 10krpm SED

RAID 级别

0、1、3、5、6、10

存储分区

支持多达64个存储分区(级别:标配4个,可升级至8、16、32、64个)

支持的最大驱动器数量

  • 多达96个驱动器- 高性能SAS 驱动器、近线SAS 驱动器和SED SAS 驱动器
  • EXP3512(2U,12个3.5inch 驱动器)和EXP3524(2U,24个2.5inch 驱动器)机柜,可在DS3500 机柜后方混用

风扇和电源

双冗余可热插拔式

机架支持

2U,19inch 行业标准机架

管理软件

IBM System Storage DS® Storage Manager

SAN 支持

受支持的IBM FC 交换机、导向器和IP 交换机

保修 1

3年部件和服务保修,9x5 下一工作日处理,可升级为全天候4小时响应

物理特性

尺寸

DS3512:高:3.39inch/86.16mm;宽:18.99inch/482.47mm;深:21.72inch/551.60mm
DS3524:高:3.47inch/88.07mm;宽:18.98inch/482.10mm;深:19.60inch/497.93mm

受支持的系统

如需目前支持的服务器、操作系统、主机总线适配器、群集应用程序以及SAN 交换机和导向器的清单,请参阅位于以下网址的DS3500 易捷版互操作性表ibm.com/systems/support/storage/config/ssic/ (英文)如需了解上市日期、配置选件和连接功能,请参阅:ibm.com/systems/storage/disk (英文)

型号

型号描述

接口

型号包括

1746-E2A/EXP3512
1746-E4A/EXP3524

驱动器机柜

6Gb SAS

内嵌ESM

相对湿度(无冷凝)

EXP3512/EXP3524 驱动器机柜

工作范围

20% 至80%

存放范围

10% 至90%

最大露点

79°F(26°C)

最大湿度梯度

每小时10%

海拔范围



工作

低于海平面100feet (30.5m) 到高于海平面10,000feet (3048m)

存放

低于海平面100feet (30.5m) 到高于海平面10,000feet (3048m)

运输

低于海平面100feet (30.5m) 到高于海平面40,000ft (12,000m)

表格中的功率和散热值是在工作时测量的最高值。

噪声

EXP3512/EXP3524 驱动器机柜

声功率

6.5bel

声压

65dBA

电源输入

EXP3512/EXP3524 驱动器机柜

标称电压范围

90VAC 到264VAC

频率范围

50 到60Hz

最大工作电流

115VAC 时3.90A
230VAC 时2.06A
