本文主要是记录windows下apache+JK+tomcat负载均衡的配置过程，方便自己以后备用，也希望能给刚接触的xd提供参考。实验环境的系统已经安装好了apache2.2.17，安装路径D:Program FilesApache2.2
本文的大概章节分类：
1.下载mod_jk
2.修改apache相关配置
3.tomcat配置修改
4.测试负载均衡
5.配置apache处理静态文件
【一】下载mod_jk
打开tomcat 的主页:http://tomcat.apache.org，左侧download页面：

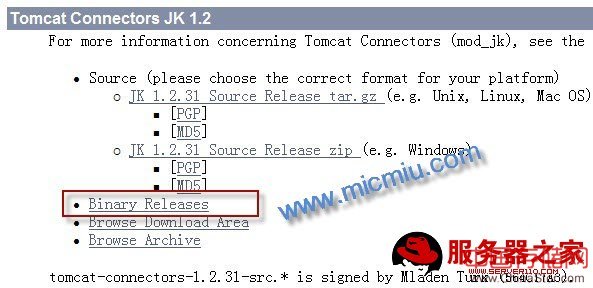

选择图中红色标注的链接打开如下：

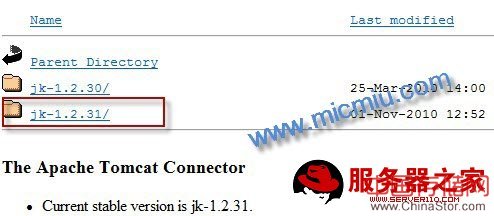

选择图中红色标注的链接打开如下：

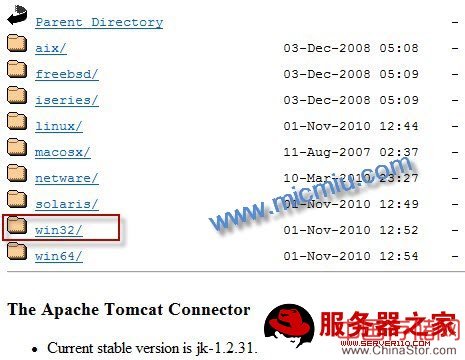

选择图中红色标注的链接打开如下：

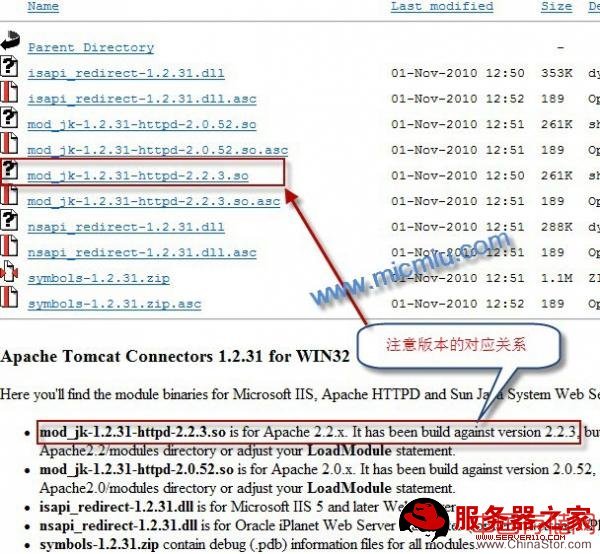

选择图中红色标注的链接打开如下：
【二】修改apache相关配置
httpd.conf 路径：D:Program FilesApache2.2confhttpd.conf
在httpd.conf文件的末尾添加如下内容：
# module mod_jk config file
Include conf/extra/mod_jk.conf
mod_jk.conf
Apache2.2confextra目录下新建文件：mod_jk.conf，内容如下：
#load module mod_jk-1.2.31-httpd-2.2.3.so is for Apache 2.2.x.
LoadModule jk_module modules/mod_jk-1.2.31-httpd-2.2.3.so
#配置 mod_jk conf
#加载集群中的workers
JkWorkersFile conf/workers.properties
#加载workers的请求处理分配文件
JkMountFile conf/uriworkermap.properties
#指定jk的日志输出文件
JkLogFile logs/mod_jk.log
#指定日志级别
JkLogLevel info
workers.properties
Apache2.2conf目录下新建文件：workers.properties，内容如下：
# worker列表
worker.list=LB_worker,jkstatus
#第一个worker的配置，名为worker_1
#tomcat的主机地址，如不为本机，请填写ip地址
worker.worker_1.host=localhost
#ajp13 端口号，对应tomcat配置文件server.xml中Connector port="8009",默认8009
worker.worker_1.port=8009
worker.worker_1.type=ajp13
#负载的权重值，越高表示负载越大
worker.worker_1.lbfactor=1
#第二个worker的配置，名为worker_2
worker.worker_2.host=localhost
#ajp13 端口号，对应tomcat配置文件server.xml中Connector port="9009"
worker.worker_2.port=9009
worker.worker_2.type=ajp13
worker.worker_2.lbfactor=1
#LB_worker,用于负载均衡分发的控制器
worker.LB_worker.type=lb
#重试次数
worker.LB_worker.retries=3
#指定负载的worker列表，用逗号分隔
worker.LB_worker.balance_workers=worker_1,worker_2
#配置session会话是否为粘性
#这样负载均衡器lb就会尽量保持一个session，也就是使用户在一次会话中跟同一个Tomcat进行交互
worker.LB_worker.sticky_session=true
#如果sticky_session设为true时，此处一般设为false
worker.LB_worker.sticky_session_force=false
#设置运行状态的控制器
worker.jkstatus.type=status
workers.properties相关参数说明：
http://tomcat.apache.org/connectors-doc/reference/workers.html
worker.loadbalancer.sticky_session=true
该参数指定集群是否实现会话粘性，如果设为 true ，则表明为会话粘性，同一个session的请求会分发到同一台tomcat；当多个tomcat有一个session管理器时该值设为 false。
worker.loadbalancer.sticky_session_force=false
该参数仅在上面sticky_session=true时才起作用。如果上面的 sticky_session 设为 true 时，建议此处也设为 false
uriworkermap.properties
Apache2.2conf目录下新建文件：uriworkermap.properties，内容如下：
#所有请求都由LB_worker这个worker处理
/*=LB_worker
#所有包含jkstatus请求的都由名称叫jkstatus的这个worker处理
/jkstatus=jkstatus
uriworkermap.properties相关参数说明：
http://tomcat.apache.org/connectors-doc/reference/uriworkermap.html
【三】tomcat配置修改
有关JDK、tomcat的基本安装配置本文不再作详细介绍，重点介绍与当前负载均衡配置相关的内容，以tomcat7.0.2为例来配置。
[1#] 修改tomcat-7.0.2_1confserver.xml
配置文件片段如下：
<!-- 两个tomat的端口区分开 -->
<Connector URIEncoding="UTF-8" port="8082" protocol="HTTP/1.1"
connectionTimeout="20000"
redirectPort="8443" />
<!-- Define an AJP 1.3 Connector on port 8009 -->
<!-- port="8009" 对应于workers.properties中worker.worker_1.port=8009 -->
<Connector port="8009" protocol="AJP/1.3" redirectPort="8443" />
<!-- jvmRoute 的值对应于workers.properties中worker_1 -->
<Engine name="Catalina" defaultHost="localhost" jvmRoute="worker_1">
[2#] 修改tomcat-7.0.2_2confserver.xml
配置文件片段如下：
<Connector URIEncoding="UTF-8" port="9082" protocol="HTTP/1.1"
connectionTimeout="20000"
redirectPort="9443" />
<!-- Define an AJP 1.3 Connector on port 9009 -->
<!-- port="9009" 对应于workers.properties中worker.worker_2.port=8009-->
<Connector port="9009" protocol="AJP/1.3" redirectPort="9443" />
<!-- jvmRoute 的值对应于workers.properties中worker_2 -->
<Engine name="Catalina" defaultHost="localhost" jvmRoute="worker_2">
【四】测试负载均衡
[1#] 新建测试页面test.jsp
新建页面tomcat-7.0.2_1webappstesttest.jsp内容如下：
<%
System.out.println("this is tomcat server nod 1");
%>
<%
out.println(request.getLocalAddr() + " : " + request.getLocalPort()+"<br>this is tomcat server nod 1");
%>
新建页面tomcat-7.0.2_2webappstesttest.jsp内容如下：
<%
System.out.println("this is tomcat server nod 2");
%>
<%
out.println(request.getLocalAddr() + " : " + request.getLocalPort()+"<br>this is tomcat server nod 2");
%>
[2#]测试负载均衡

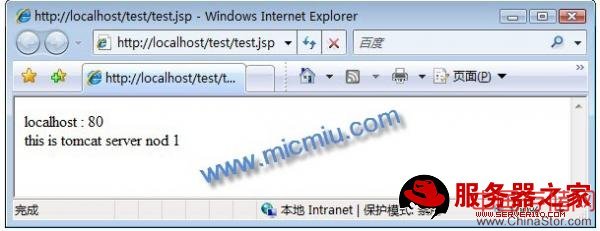

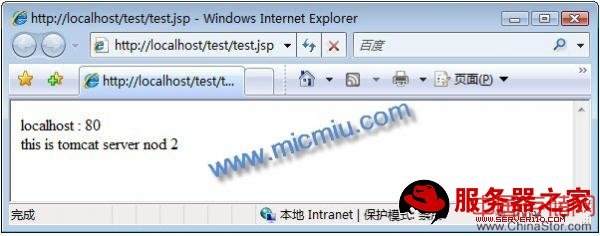

启动好两个tomcat和apache，在浏览器里输入http://localhost/test/test.jsp回车，不断刷新页面会看到两个页面交替显示如下：

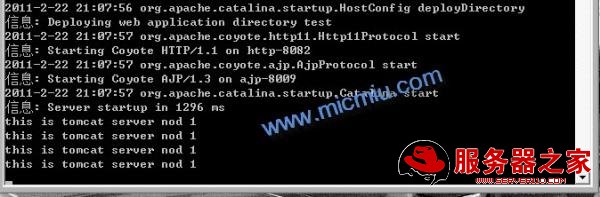

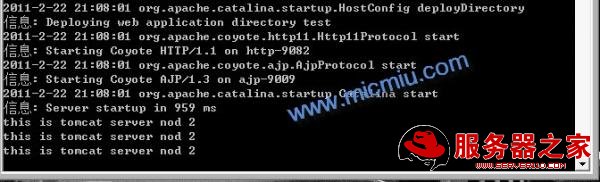

同时可以观察到两个tomcat的后台窗口会交替打印日志信息：
到此基本实现了负载均衡的配置。

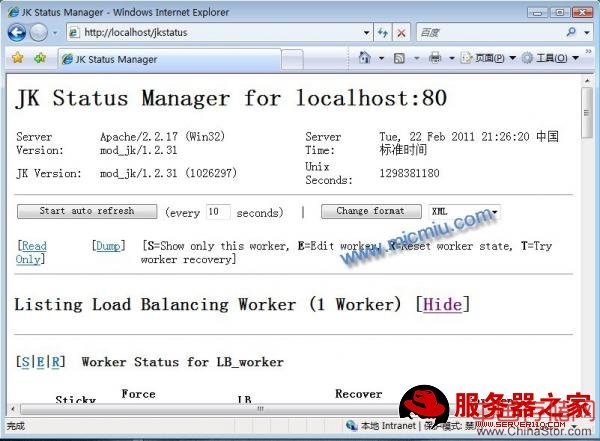

在浏览器里地址栏里输入http://localhost/jkstatus回车，可以看到当前的server的一些运行情况：
【四】配置apache处理静态文件
[1#] 修改页面tomcat-7.0.2_1webappstesttest.jsp内容如下：
<%
System.out.println("this is tomcat server nod 1");
%>
<!-- 增加一个图片显示 -->
<IMG height=100 src="https://www.chinastor.cn/uploads/allimg/160713/1406361E1-10.jpg" width=100 border=0><br>
<%
out.println(request.getLocalAddr() + " : " + request.getLocalPort()+"<br>this is tomcat server nod 1");
%>
修改页面tomcat-7.0.2_2webappstesttest.jsp内容如下：
<%
System.out.println("this is tomcat server nod 2");
%>
<!-- 增加一个图片显示 -->
<IMG height=100 src="https://www.chinastor.cn/uploads/allimg/160713/1406361E1-10.jpg" width=100 border=0><br>
<%
out.println(request.getLocalAddr() + " : " + request.getLocalPort()+"<br>this is tomcat server nod 2");
%>
[2#] 修改uriworkermap.properties配置文件
#所有请求都由LB_worker这个worker处理
/*=LB_worker
#所有包含jkstatus请求的都由名称叫jkstatus的这个worker处理
/jkstatus=jkstatus
#所有以.gif、.jpg等等结尾的请求都不经过名称叫LB_worker的worker处理
# ! 表示 非 的意思
!/*.jpg=LB_worker
[3#] 静态文件存放位置
静态文件放在Apache2.2htdocs下，它的目录结构和webapps下的目录结构基本相同，新建好相应的目录结构：htdocstestimages，复制test.jsp页面用到的inf.jpg图片到images下，此时基本完成了相应的配置。

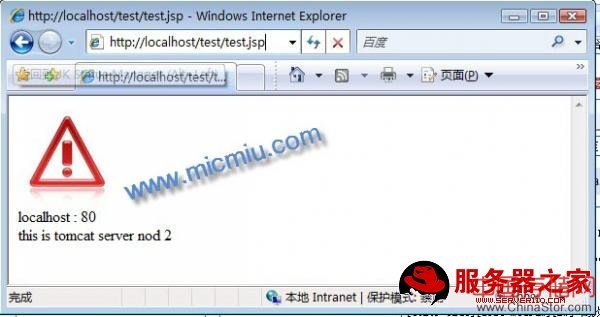

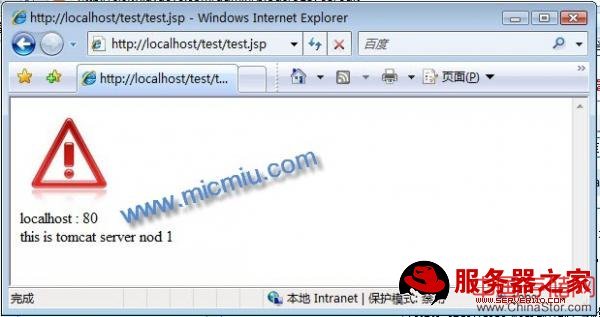

此时在浏览器里在打开http://localhost/test/test.jsp,，刷新又将会看到如下两个页面交替出现：
此时静态图片，是由apache http server处理，就不再需要tomcat来处理。
