为了提高系统的高可用性及系统性能，我们常常会用到负载平衡，下面我们介绍一个经常用到的架构，使用Apache对Tomcat进行负载平衡的方法。

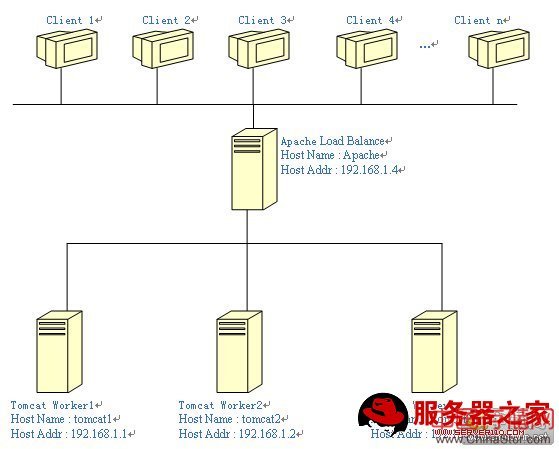

系统架构图如下：
主机Apache作为前端负载平衡服务器，对用户请求进行分配，由后端不同的Tomcat服务器最终处理请求。其中根据侧重点的不同，可以有两种不同的配置
1. 增加系统可用性。
针对这一需求，可以维持三台Tomcat之间Session的同步，确保三台Tomcat服务器中任何两台党机都不影响系统运行，提高系统的可用性。但三台Server间Session的同步将消耗系统性能，并且每台Server都需要单独保持所有Session，对Server的内存有较高要求，且对系统性能提高不大。
2. 提高系统性能。
在负责负载平衡的Apache主机上记录每一请求的Session ID及回应这一Session的Tomcat Server的对应关系，在下一个请求到来时，先判断是否有Session ID，如果有，表明为已有连接，则查找响应Tomcat Server，并转发请求；如果没有Session ID，则表明为新建连接，可根据Tomcat Server状态分配一个Tomcat Server响应请求，并记录Session ID与Tomcat Server关系。
这样则不需要在三台Tomcat Server间同步Session，且可由三台Tomcat Server分担全部负荷，但是，党一台Server党掉以后，该Server所对应的连接将得不到响应，直到超时并丢失Session，对系统的可用性有影响。
初步构思可以将两种方法结合，可在提高可用性的同时提高系统性能，但是费用将非常之高，这里不作讨论。下面对这两r方法进行介绍。
★所需软件
JRE(JDK) 6u3
https://sdlc1d.sun.com/ECom/EComActionServlet;jsessionid=C24D6C542EBA5DBDEC0403E98C7206FE
Tomcat 6.0.14
http://tomcat.apache.org/download-60.cgi#6.0.13
Apache 2.2.6
http://httpd.apache.org/download.cgi
Jk-2.2.4
http://apache.mirror.phpchina.com/tomcat/tomcat-connectors/jk/binaries/win32/jk-1.2.25/mod_jk-apache-2.2.4.so
★硬件要求
四台PC，安装Xp操作系统，或用虚拟机。
Host Name IP Address
Tomcat1 192.168.1.1
Tomcat2 192.168.1.2
Tomcat3 192.168.1.3
Apache 192.168.1.4
★软件安装
JRE安装，因只需调试程序，因此可以只安装JRE，也可安装JDK，安装方法不做解释，但须配置JAVA_HOME，PATH，CLASSPATH等环境变量。具体方法参考http://blog.csdn.net/sunshinestation/posts/1782349.aspx ，在Tomcat1，Tomcat2，Tomcat3安装Tomcat，在Apache上安装Apache，具体安装方法不做介绍，以下以%JAVA_HOME%，%TOMCAT_HOME%和%APACHE_HOME%分别代表JRE，Tomcat和Apache的安装路径。
★配置Tomcat
打开Tomcat上的%TOMCAT_HOME%confserver.xml，找到以下代码：
并将注释部分<Engine name="Standalone" defaultHost="localhost" jvmRoute="Jvm1"> 打开，并修改jvmRoute=”tomcat1”，修改后
同样修改Tomcat2和Tomcat3两台Tomcat Server，使其jvmRoute分别为tomcat2和tomcat3。
★Tomcat测试代码
在三台Tomcat Server的%TOMCAT_HOME%webapps下新增lbtest.war活页夹，并在该活页夹下新增必须的WEB-INF活页夹和index.jsp文件，
<%...@ page language="java" contentType="text/html; charset=UTF-8"
pageEncoding="UTF-8"%>
<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<%...@page import="java.util.Date"%>
<%...@page import="java.net.InetAddress;"%>
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=UTF-8">
<title>Insert title here</title>
</head>
<body>
<%...
InetAddress ip = InetAddress.getLocalHost();
//out.println(ip.getHostAddress());
%>
This is responsed by <font color="red"> <%=ip.getHostAddress() %></font><br>
Host Name : <font color="red"><%=ip.getHostName() %></font><br>
Time : <font color="red"><%=new Date() %></font><br>
<%...
ip = null;
%>
</body>
</html>

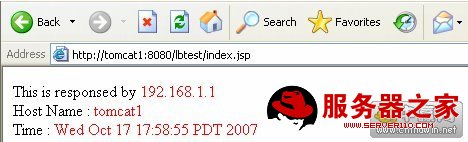

用于显示响应服务器的HostName和IPAddress，启动Tomcat，确认三台Tomcat服务器都可以正常运行，测试路径为：http://tomcat1:8080/lbtest/index.jsp ，http://tomcat2:8080/lbtest/index.jsp ，http://tomcat3:8080/lbtest/index.jsp ，测试正确结果页面如下：
★配置Apache，实现负载平衡
将jk-2.2.4解压得到的mod_jk-apache-2.2.4.so放到Apache Server的%APACHE_HOME% modules活页夹下，并改名为mod_jk.so，打开%APACHE_HOME%confhttpd.conf，在其中添加如下
LoadModule jk_module modules/mod_jk.so #load the mod_jk module
# Where to find workers.properties
JkWorkersFile conf/workers.propertie #set the path to load workers.propertie file
# where to find the log file
JkLogFile logs/mod_jk.log #set the path to log the jk info
# set the log level
JkLogLevel info #set the log level
# map to the status server
JkMount /private/admin/mystatus mystatus #mount the status server
# router the request to the right host
JkMount /* balance #mount other request to the balance worker
然后，在%APACHE_HOME%conf下新增workers.propertie文件，修改其内容如下:
worker.list=balance,mystatus
#defaine a worker for apache
worker.tomcat1.type=ajp13
worker. tomcat1.host=tomcat1
worker. tomcat1.port=8009
worker. tomcat1.lbfactor=1
worker. tomcat1.socket_timeout=30
worker. tomcat1.socket_keepalive=1
worker.tomcat2.type=ajp13
worker. tomcat2.host=tomcat2
worker. tomcat2.port=8009
worker. tomcat2.lbfactor=1
worker. tomcat2.socket_timeout=30
worker. tomcat2.socket_keepalive=1
worker.tomcat3.type=ajp13
worker. tomcat3.host=tomcat3
worker. tomcat3.port=8009
worker. tomcat3.lbfactor=1
worker. tomcat3.socket_timeout=30
worker. tomcat3.socket_keepalive=1
worker.balance.type=lb
worker.balance.balance_workers=tomcat1,tomcat2,tomcat3
worker.balance.sticky_session=1
worker.mystatus.type=status
其中设置一个名为balance的lb(Load Balance)类型的worker，用来对tomcat1，tomcat2，tomcat3进行负载平衡，并设置一个status类型的worker用来监控Apache Load Balance的状态。Note：worker.tomcat1.type中的tomcat1必须和tomcat中配置的jvmRoute相同，才可以使用Apache的Sticky session功能。
★测试负载平衡结果

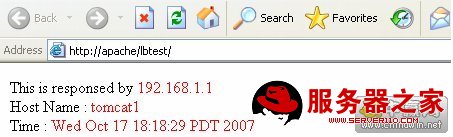

在四台机器中的任何一台上打开http://apache/lbtest/ ，可以看到lb首次将请求分配给Tomcat1，页面如下：

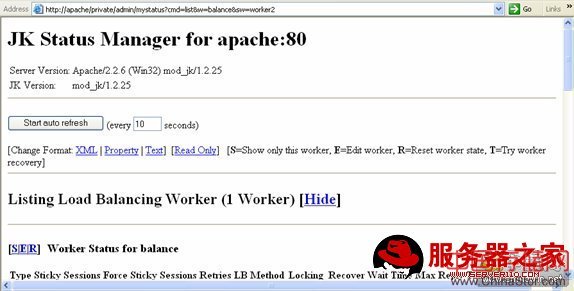

然后再刷新页面，会发现请求分别由Tomcat2和Tomcat3响应，至此负载平衡配置成功，可将三台Tomcat Server中的任何一台关闭，再刷新察看情况，会发现请求将转发至其它Tomcat Server响应，但系统仍可访问。访问页面http://apache/private/admin/mystatus，可以访问Load Balance状态，页面如下：
另外，在此页面也可在线调节各worker状态，这里不作详细介绍。以上介绍都是提高系统性能，但是要提高系统的可用性，就需要对三台Tomcat Server间进行Session的同步，以确保三台中的任何一台机器都能保存所有用户的状态，以后再作介绍。
以上内容在Windows环境下操作。
