虚拟化技术在数据中心是个时髦词儿，有横向虚拟化、纵向虚拟化、一虚多虚拟化、NVO3虚拟化等等。今天重点跟大家聊聊横向虚拟化，以华为CloudEngine 12800系列为例，让朋友们了解一下此技术的由来和发展史，深入浅出地介绍下各种横向虚拟化技术的特点、以及各种场景下的选择策略。
横向虚拟化集群由来
在数据中心网络发展初期，没有专门的数据中心交换机，那咋办？先拿园区交换机顶着，使用最传统的VRRP+STP，凑合着用吧，就是下面这张经典的园区网络。
这个网络模型，透着浓浓的经典、可靠的园区味道。可时间久了，问题就来了：
l 流量越来越大，STP阻断导致链路利用率低；
l 非最短路径转发，树根存在带宽瓶颈，转发时延大；
l VRRP单活网关，备节点设备闲置；
l STP网络规模受限，收敛性能较差；
l 管理节点多，逻辑拓扑复杂，维护麻烦。
这些问题带来横向虚拟化的诉求，框式交换机集群率先登场。
堆叠
典型的框式交换机堆叠，有CISCO的VSS（Virtual Switch System）、华为的CSS（Cluster Switch System）、H3C的IRF（Intelligent Resilient Framework）。VSS、CSS、IRF在本质上都是堆叠，只是穿了不同的马甲而已，当然各厂家也发展出一些差异，这是后话。
堆叠技术，本质上就是合并，管理平面、控制平面、转发平面的全面合并。堆叠系统的主控板，管理两台物理设备的所有线卡和网板，变成一个逻辑的大交换机。

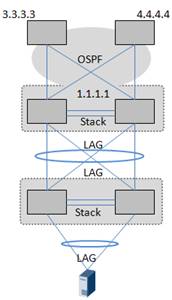

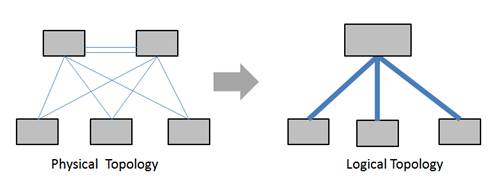

但需要注意，堆叠目的不仅仅是为了变大，从网络角度看一下逻辑拓扑，一下变得“高富帅”！
“高富帅”的主要表现：
l 几乎两倍交换能力的超级节点；
l 二三层转发流量完全负载分担，充分利用所有链路；
l 逻辑单节点，业务支持全面，网络方案设计简单；
l 通过部署跨框link-agg，支持物理节点的故障保护；
l 网元二合一，有利于网络管理和维护。
还有零零碎碎的好处也不少：
l 最短路径转发，时延低；
l 相对传统STP，可以组建更大的二层网络；
l link-agg的收敛性能，网络故障收敛块。
在堆叠系统中，堆叠链路的带宽相对于业务端口，带宽总是不够的。这就要求转发的业务流量尽量避免经过堆叠链路，这就是所谓的流量本地优先转发。
如上图所示，华为数据中心交换机堆叠系统，对三层ECMP、链路捆绑支持本地优先。本地优先转发节省了堆叠链路带宽，同时也达到减少转发时延的目的。
除了上述通用的堆叠技术，华为CloudEngine 12800系列数据中心高端交换机，还针对堆叠的可靠性，做了重大的体质性的优化。
堆叠的优化
可靠性优化（转控分离的堆叠）
转控分离的堆叠，也称为带外堆叠，这个优化主要目的是高可靠性。
业界大部分框式交换机的堆叠，堆叠成员间的控制通道和转发通道都使用一个通道。华为的CloudEngine 12800系列数据中心交换机独创性的开发了转控分离的堆叠系统。这里的“转”指的是业务数据转发通道；“控”指的是控制消息（也称为“信令”）通道。

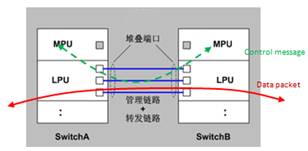

传统的框式堆叠系统，业务数据通道和控制消息通道都使用相同的物理通道，即堆叠链路。如下图所示：
这种堆叠系统，控制消息和数据混合在一起运行，如果堆叠通道的数据通信量大，则可能导致控制消息受到冲击而丢失，进而影响控制面的可靠性。严格来说，这种设计没有满足“数据、控制、管理平面分离”的设计要求。此外，堆叠系统的建立，依赖线卡的启动，导致软件复杂度的提高，以及影响堆叠的启动速度。

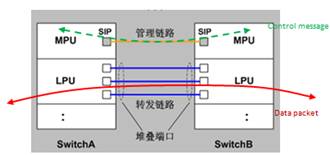

转控分离的堆叠系统，采用如下所示架构：
该硬件堆叠架构带来一系列可靠性的提升：
l 控制消息通道和业务数据通道物理隔离，保证业务数据不影响控制消息；
l 三重的双主故障防护，包括堆叠管理链路(4路)、堆叠转发链路（至少2路）、业务端口/管理端口DAD；
l 堆叠系统建立，不再依赖线卡的启动，无软件时序依赖，简化软件实现，而简单意味着可靠；
l 堆叠系统建立，不再等待线卡/网板的启动，缩短堆叠系统建立时间；
l 控制消息通道路径短，故障点少，时延低。
堆叠改良的局限性
堆叠系统带来了前述系列的好处，但慢慢的，令人不爽的问题也逐渐暴露出来，这是由堆叠原理本质决定的。

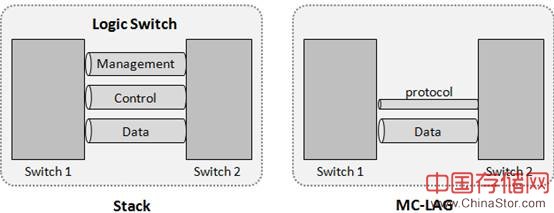

如上图所示，两台交换机通过管理平面、控制平面、数据平面的紧耦合，形成逻辑上的一台交换机。这导致了如下三个风险或者问题。
l 整系统级可靠性风险
对于普通的故障，堆叠系统可通过链路切换、主备板切换、 框切换等完成故障保护。但是由于整个系统的两台物理switch在软件（管理平面、控制平面）是紧耦合的，这就增大软件故障从一台switch扩散到另一台Switch的可能性。一旦出现这种类型的故障，将导致整个堆叠系统的故障，影响堆叠系统接入的所有业务。
l 版本升级的业务中断时间长
由于堆叠本身承担了业务保护功能，因此当堆叠系统升级时，不能像VRRP的成员节点升级时由另外一个节点进行流量保护，中断时间比较长。
对此，各厂商开发出了两框RoundRobin和ISSU的升级方式，这些升级方式缩短了升级时的业务中断时间，但并不解决下面所说的升级风险，甚至因为技术复杂度、软件工程复杂度的提升，放大了升级风险。
l 整系统升级风险
设备软件版本升级，即使采用最传统、简单的升级方式，也是一个带风险的网络操作。设备升级失败将导致该设备所带业务失效，这种情况下，要采用包括回退在内的一切手段尽快恢复业务。
堆叠系统由于成员交换机间的紧耦合，只能是两台设备一起升级，升级失败将导致堆叠系统下所有业务网络中断。而堆叠系统，在接入层往往承担服务器双归保护接入的角色、或者在汇聚承担高可靠性网关的角色，这意味着升级失败很可能导致整个业务的瘫痪。
Link-agg虚拟化（M-LAG）
横向虚拟化，从需求角度是为了满足接入层、汇聚层的二层跨设备冗余、汇聚层L3网关的跨设备冗余。那是否还有其他技术，支持横向虚拟化，又没有堆叠的哪些问题？
答案当然是有，华为CloudEngine系列数据中心交换机的M-LAG（Multichassis Link Aggregation Group）就支持这样的虚拟化技术。该技术只在两台设备的link-agg层面实现二层虚拟化，两台成员设备的管理和控制平面是独立的。
注：维基百科称此技术为MC-LAG（Multi-Chassis Link Aggregation Group），CISCO称之为vPC（Virtual Port-Channel）。下文都采用维基百科的术语，即简写为MC-LAG。

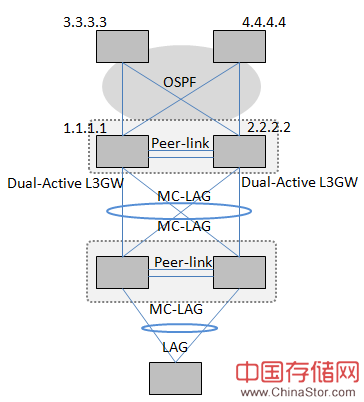

MC-LAG，支持的跨设备链路捆绑组网，支持Dual-Active的L3GW。在接入侧，从对端设备视角、服务器视角看，MC-LAG与堆叠类似。
但是，从三层网络角度看，MC-LAG的两个成员节点拥有自己独立的IP地址，两个节点有自己独立的管理和控制平面。从架构角度看，MC-LAG的两个成员设备仅存在数据面的耦合，以及协议面的轻量级耦合：
MC-LAG的架构，决定了此技术方案不存在堆叠难解决的三个问题：
|
问题/风险 |
MC-LAG解决的原因 |
|
整系统级可靠性风险 |
两个成员节点，在软件上只有协议级的弱耦合，因此故障传递的可能性大大降低 |
|
版本升级的业务中断时间长 |
两个成员节点，在软件上只有协议级的弱耦合，支持一个成员节点单独升级。升级期间，另外一台成员负责转发，业务中断时间只有秒级 |
|
整系统升级风险 |
两个成员节点，在软件上只有协议级的弱耦合，支持一个成员节点单独升级。即使升级失败，还有一台成员正常工作。 |
那么，说了MC-LAG的这么多好处，是不是就没有缺点了？当然不是，寸有所长，尺有所短。最后一节比较堆叠与MC-LAG的优缺点，以及场景选择建议。
堆叠和MC-LAG的对比和选择建议
|
堆叠 |
MC-LAG |
|
|
理论可靠性 |
较低 管理面、控制面、数据面紧耦合，软件故障可能跨框传递，因此理论可靠性相对较低 |
高 在软件上只有协议级的弱耦合，因此故障传递的可能性大大降低，理论可靠性高 |
|
升级风险 |
风险高 升级失败将导致堆叠系统下所有业务网络中断，升级风险高 |
风险低 支持一个成员节点单独升级，即使升级失败，还有一台成员正常工作，升级风险低 |
|
升级中断时间 |
中断时间长 普通升级十分钟级 两框RoundRobin为十秒级~分钟级，和业务相关 ISSU的升级，秒级或者无中断 |
中断时间短 普通升级秒级 ISSU无中断 |
|
网络方案设计 |
简单 按单节点设计 |
相对复杂 在三层网络侧需按双节点设计 |
|
特性支持度 |
全面 几乎支持所有特性 |
相对弱 不支持所有特性，但支持数据中心常用的基础二三层、TRILL、VXLAN等常用协议 |
|
配置&维护方便性 |
简单 只需维护单节点 |
相对复杂 需要维护双节点 |
根据上面的对比表格，堆叠和MC-LAG各有优缺点。总的来说，对于网络设计/维护人员，堆叠胜在管理维护简单，MC-LAG胜在可靠性和低升级风险。
在数据中心网络方案设计时，需要权衡考虑，有如下策略可以选择：
l 策略一：汇聚层优先考虑可靠性、升级方便性，选择M-LAG；接入层因为设备量大，优先考虑业务部署和维护方便性，选择堆叠。
l 策略二：优先考虑可靠性、升级低风险，汇聚和接入都使用M-LAG。
l 策略三：优先考虑业务部署和维护方便性，汇聚和接入都使用堆叠。
