galera cluster for MySQL multi-master replication

2014-07-13 16:17:49 来源:中存储网

最近公司買了幾台機架伺服器來處理 HTTP 跟 DB Load balancer,要做到 DB 的分散式架構,首先需要同步多台機器資料,也就是寫入或更動任意一台單筆資料,另外平行的機器也會同時進行更新。同步的好處可以用來做備援及分散處理連線,而要做到此功能,可子參考網路上評價不錯的 Galera Cluster for MySQL 方案。本篇會介紹在 Ubuntu 或 CentOS 6.x final 版本如何安裝 Galera 伺服器套件及設定。要架設 Galera Cluster Server,有兩種套件選擇,一個是 Percona XtraDB Cluster 另一個是 MariaDB Galera Cluster,這次作者會介紹後者的安裝。

Galera Cluster 介紹

為什麼要選擇 Galera Cluster Server,它有什麼優點及功能呢?MySQL/Galera 是一套可以同步多台 MySQL/InnoDB 機器的叢集系統,底下可以列出功能。

同步複製資料

可讀取和寫入叢集系統內任一節點

自動偵測節點錯誤,如果有節點當機,則叢集系統自動移除該節點

可任意擴充節點

採用 row level 方式來平行複製資料

從上面功能看來,我們可以平行任意擴充節點,動態增加伺服器到叢集系統,要做到上面功能,就是利用 Galera library 來做到同步資料處理,同步的詳細細節,可以參考 Galera library 連結。這邊就不再多描述了。

安裝 Galera Cluster Server

本篇介紹的 MySQL Server 是使用 MariaDB 套件,而不是安裝原始的 MySQL。CentOS 和 Ubuntu 安裝方式雷同,前者是用 yum 後者則是 aptitude,在安裝前請先下載對應的 repository 設定檔。

CentOS

$ yum -y update && yum -y upgrade
$ yum -y install MariaDB-Galera-server MariaDB-client galera

Ubuntu

$ aptitude -y update
$ aptitude -y install mariadb-galera-server-5.5 galera

啟動 MySQL

$ /etc/init.d/mysql start

設定 Galera Cluster Server

先講一下環境,目前總共兩台 Galera Server,IP 分別是:

Node_1: 192.168.1.100
Node_2: 192.168.1.101

建立 Node_1, Node_2 MySQL User,用來認證使用,先進入 MySQL Console.

$ mysql -u root -p
Welcome to the MariaDB monitor.  Commands end with ; or g.
Your MariaDB connection id is 154
Server version: 10.0.1-MariaDB-mariadb1~precise-log mariadb.org binary distribution

Copyright (c) 2000, 2012, Oracle, Monty Program Ab and others.

Type 'help;' or 'h' for help. Type 'c' to clear the current input statement.

MariaDB [(none)]>

建立 cluster 使用者,密碼為 1234,針對 % 跟 localhost 同時建立。

MariaDB [(none)]> GRANT USAGE ON *.* to cluster@'%' IDENTIFIED BY '1234';
MariaDB [(none)]> GRANT ALL PRIVILEGES on *.* to cluster@'%';
MariaDB [(none)]> GRANT USAGE ON *.* to cluster@'localhost' IDENTIFIED BY '1234';
MariaDB [(none)]> GRANT ALL PRIVILEGES on *.* to cluster@'localhost';

在 192.168.1.100 建立 Galera 設定檔 /etc/mysq/conf.d/wsrep.cnf

[MYSQLD] wsrep_provider=/usr/lib64/galera/libgalera_smm.so wsrep_cluster_address="gcomm://"             wsrep_sst_auth=cluster:1234

重新啟動 mysqld 會看到多 listen 4567 port

tcp        0      0 0.0.0.0:3306            0.0.0.0:*               LISTEN      1118/mysqld
tcp        0      0 0.0.0.0:4567            0.0.0.0:*               LISTEN      1118/mysqld

在 192.168.1.101 建立 Galera 設定檔 /etc/mysq/conf.d/wsrep.cnf 並且將 cluster address 設定為 192.168.1.100

[MYSQLD] wsrep_provider=/usr/lib64/galera/libgalera_smm.so wsrep_cluster_address="gcomm://192.168.1.100:4567"       wsrep_sst_auth=cluster:1234

設定完成後,重新啟動 mysql

$ /etc/init.d/mysql restart

要怎麼驗證設定成功呢?可以透過 mysql console 來確認

$ mysql -e "SHOW STATUS LIKE 'wsrep%';"

可以看到結果如下

+----------------------------+--------------------------------------------------------------+
| wsrep_local_state_uuid     | b4e876e0-8c1e-11e2-0800-8da732edfe2a       |
| wsrep_protocol_version     | 4      |
| wsrep_last_committed       | 516    |
| wsrep_replicated           | 0      |
| wsrep_replicated_bytes     | 0      |
| wsrep_received             | 3                        |
| wsrep_received_bytes       | 282    |
| wsrep_local_commits        | 0      |
| wsrep_local_cert_failures  | 0      |
| wsrep_local_bf_aborts      | 0      |
| wsrep_local_replays        | 0      |
| wsrep_local_send_queue     | 0      |
| wsrep_local_send_queue_avg | 0.000000                 |
| wsrep_local_recv_queue     | 0      |
| wsrep_local_recv_queue_avg | 0.000000                 |
| wsrep_flow_control_paused  | 0.000000 |
| wsrep_flow_control_sent    | 0      |
| wsrep_flow_control_recv    | 0      |
| wsrep_cert_deps_distance   | 0.000000                 |
| wsrep_apply_oooe           | 0.000000                 |
| wsrep_apply_oool           | 0.000000                 |
| wsrep_apply_window         | 0.000000 |
| wsrep_commit_oooe          | 0.000000                 |
| wsrep_commit_oool          | 0.000000                 |
| wsrep_commit_window        | 0.000000 |
| wsrep_local_state          | 4      |
| wsrep_local_state_comment  | Synced                   |
| wsrep_cert_index_size      | 0      |
| wsrep_causal_reads         | 0      |
| wsrep_incoming_addresses   | xxx.xxx.xxx.xxx:3306,xxx.xxx.xx.xxx:3306,xxx.xxx.xxx.xx:3306 |
| wsrep_cluster_conf_id      | 45     |
| wsrep_cluster_size         | 3      |
| wsrep_cluster_state_uuid   | b4e876e0-8c1e-11e2-0800-8da732edfe2a       |
| wsrep_cluster_status       | Primary                  |
| wsrep_connected            | ON     |
| wsrep_local_index          | 0      |
| wsrep_provider_name        | Galera                   |
| wsrep_provider_vendor      | Codership Oy <info@codership.com>          |
| wsrep_provider_version     | 23.2.4(r147)             |
| wsrep_ready                | ON     |
+----------------------------+--------------------------------------------------------------+

看到上述結果,有一個非常重要的數值,那就是 wsrep_ready,正確值是 ON,另外看看 wsrep_cluster_size 是否跟您設置 Node 的數量相同,這兩個如果都正確,那就表示設定成功了,由於上面 192.168.1.100 是主 Cluster Server,現在我們必須互相設定雙方 Address 也就是設定如下

node 01: gcomm://192.168.1.101
node 02: gcomm://192.168.1.100

設定如上述的好處就是,當 Node 01 關機時,資料還是在 Node 2 繼續運作,等到 Node 01 恢復上線後,資料又會從 Node 02 同步複製過來。

增加新 Node

我們可以任意新增多台 Node 到 Cluster 叢集系統裡,設置過程非常簡易

1. 安裝 MariaDB Server
2. 安裝 Galera Library
3. 設定 wsrep_cluster_address="gcomm://192.168.1.100:4567"

設定完成,就可以看到資料庫已經同步複製資料到新 Node 上面。如果遇到任何一台 Node 突然關機,不用緊張,系統會保持目前的資料,等到機器上線時,又會從 gcomm://another_node_ipaddress 同步後續的資料。

動態設定 gcomm://

如果新增一台新的 Node,我們就必須改動其它 Node 的 gcomm:// 設定,並且重新啟動 mysqld 服務,這樣會有些微時間影響,我們可以透過直接修改 GLOBAL wsrep_cluster_address 的值

$ mysql -e "SHOW VARIABLES LIKE 'wsrep_cluster_address';"           +-----------------------+-------------------------------------------------+ | Variable_name         | Value         |           +-----------------------+-------------------------------------------------+ | wsrep_cluster_address | gcomm://xxx.xxx.xxx.xx:4567,xxx.xxx.xx.xxx:4567 |           +-----------------------+-------------------------------------------------+

mysql> SET GLOBAL wsrep_cluster_address='gcomm://192.168.1.100:4567';
Query OK, 0 ROWS affected (3.51 sec)

mysql> SHOW VARIABLES LIKE 'wsrep_cluster_address';
+-----------------------+---------------------------+
| Variable_name         | VALUE                     |
+-----------------------+---------------------------+
| wsrep_cluster_address | gcomm://192.168.1.100:4567|
+-----------------------+---------------------------+

最後需要注意的地方是,由於我們每一台機器都互相設定,如果要關閉全部 Node 機器,請務必將第一台重新設定 gcomm:// 為空值,讓後續重新啟動的機器可以先連上此機器進行同步,

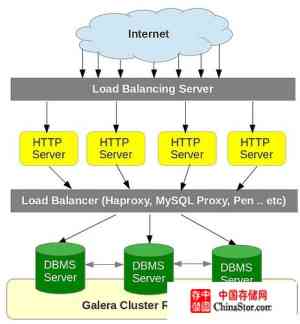

這次把 MySQL Replication 安裝設定完成,也就是完成架構圖的最下面部份

Server-load-balancersServer-load-balancers

之後會介紹如何透過 HAproxy 來處理 MySQL Load Balancer。
