在数据源中test正常，但在powerdesigner连接Mysql总是弹出“connection failed”，不知为何原因。
重新试了N次都不行，但在Administrative Tools里的ODBC可以正常使用，后来突然想安装一下32位的Mysql odbc试一试，下载下来mysql-connector-odbc-5.1.10-win32.msi 安装，链接测试，成功了！！
（另外这次在login 处输入用户名密码我保持为空的。前几次是输入mysql数据库的用户名密码，root, ***什么的。所以不知是32位的安装起了作用还是这个地方保持为空起了作用，碰到问题的可以两种方法都试试）
传说中，程序员们喜欢用powerDesign进行数据库建模。通常都是先设计出物理模型图，在转换出数据库需要的SQL语句，从而生成数据库。
但，江湖中流传着“powerDesign逆向工程”的传说。好，我们今天就来利用PowerDesign来建立逆向工程。
基于MySql 5.0 的数据库，PowerDesigner12.主要分为这几个步骤。
1> 通过windows数据源管理，建立ODBC数据源。
首先，安装ODBC的补丁。这里是mySql 3.5.1 和 mySql5.1.5的补丁文件。使用他们进行安装。
打开Windows的控制面板打开管理工具
打开数据源(ODBC)

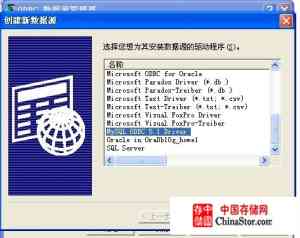

选择你要操作的数据库类型

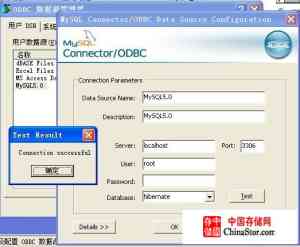

输入数据库参数，并测试连接
2> 通过powerDesigner使用ODBC数据源，建立PowerDesigner的数据源。
新建物理模型.

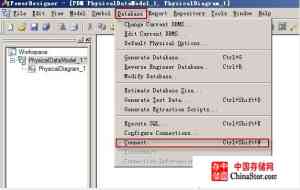

选择数据库(DataBase)---连接（Connect）。
选择已经配置好的ODBC数据源。
输入登录数据库的【用户名】和【密码】。
2> 使用PowerDesigner进行逆向工程。

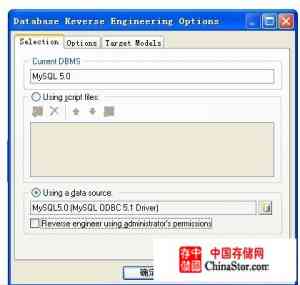

选择 DataBase----Reverse Engineer Database。使用已经配置好的数据源。

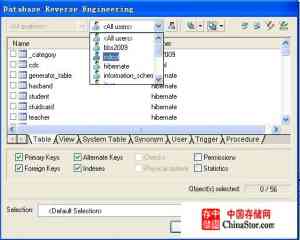

选择你感兴趣的内容。
生成物理模型。

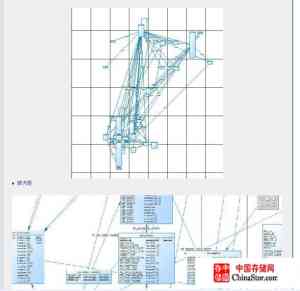

我们稍做等待，我出现了我们需要的数据模型。如下图：
放大后
到这里，我们的逆向工程，就完成了。
