教你使用powerdesigner连接MySQL制作逆向工程图解

2014-10-21 19:50:50 来源:中存储网

教你使用powerdesigner连接MySQL制作逆向工程图解

传说中,程序猿们喜欢用powerDesign进行数据库建模。通常都是先设计出物理模型图,在转换出数据库需要的SQL语句,从而生成数据库。
但,江湖中流传着“powerDesign逆向工程”的传说。好,我们今天就来利用PowerDesign来建立逆向工程图。
基于MySql 5.0 的数据库,PowerDesigner12.主要分为这几个步骤。
1> 通过windows数据源管理,建立ODBC数据源。
首先,安装ODBC的补丁。这里是mySql 3.5.1 和 mySql5.1.5的补丁文件。使用他们进行安装。
PowerDesigner连接MySQL,建立逆向工程图解 - 陈波 - 陈波的博客

打开Windows的控制面板打开管理工具
打开数据源(ODBC)

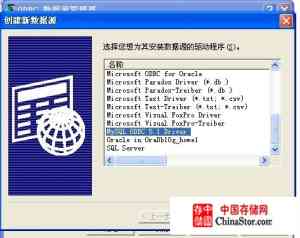

选择你要操作的数据库类型

PowerDesigner连接MySQL,建立逆向工程图解 - 陈波 - 陈波的博客

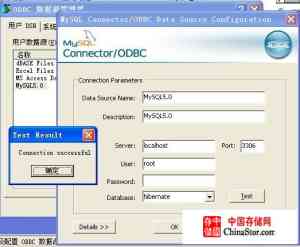

输入数据库参数,并测试连接

PowerDesigner连接MySQL,建立逆向工程图解 - 陈波 - 陈波的博客

2> 通过powerDesigner使用ODBC数据源,建立PowerDesigner的数据源。
新建物理模型.

PowerDesigner连接MySQL,建立逆向工程图解 - 陈波 - 陈波的博客

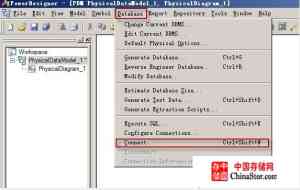

选择数据库(DataBase)---连接(Connect)。

 PowerDesigner连接MySQL,建立逆向工程图解 - 陈波 - 陈波的博客


选择已经配置好的ODBC数据源。

PowerDesigner连接MySQL,建立逆向工程图解 - 陈波 - 陈波的博客

输入登录数据库的【用户名】和【密码】。

 PowerDesigner连接MySQL,建立逆向工程图解 - 陈波 - 陈波的博客
2> 使用PowerDesigner进行逆向工程。

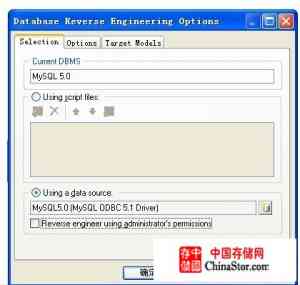

选择 DataBase----Reverse Engineer Database。使用已经配置好的数据源。
PowerDesigner连接MySQL,建立逆向工程图解 - 陈波 - 陈波的博客

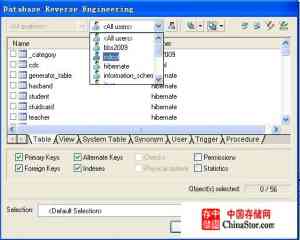

选择你感兴趣的内容。

PowerDesigner连接MySQL,建立逆向工程图解 - 陈波 - 陈波的博客

生成物理模型。

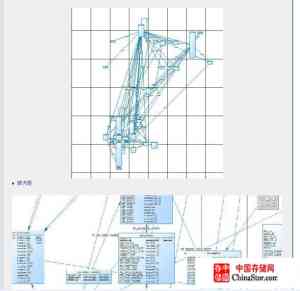

我们稍做等待,我出现了我们需要的数据模型。如下图:
放大后
到这里,我们的逆向工程,就完成了。

 PowerDesigner连接MySQL,建立逆向工程图解 - 陈波 - 陈波的博客
