面向未来的存储设计，这个话题可能很多人都听到过。不过，对于英特尔来说这句话可能意味着更多：如何从CPU架构考虑存储基础设施？在IDF2010的专题讲座现场，英特尔高级技术营销工程师Aaron Lee向与会者发表了题为《从英特尔处理器（英特尔IOPS）到英特尔架构：面向未来的存储设计》，就这一问题做出了详解。

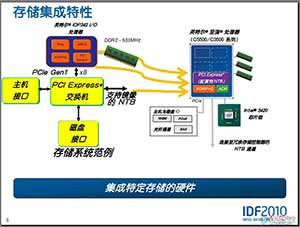

英特尔I/O处理器的基本内容包括嵌入式处理器运行RAID软件、RAID 5和RAID 6的硬件XOR引擎计算奇偶校验、内存控制器单元高速缓存I/O，并在电源发生故障时保护内存、集成PCI Express技术支持外设连接。
Lee表示，英特尔至强处理器C5500/C3500系列专为存储基础设施设计，集成了DMA引擎，可以支持数据移动的DMA以及RAID的增强（XOR/P+Q）。C5500/C3500在iSCSI处理/测试数据方面采用了CRC-32生成/校验，同其也支持伽罗瓦域乘法（Galois Field Multiply）和RAID6的XOR操作。他表示，这两款产品在DMA传输上的速率能够达到1MB。

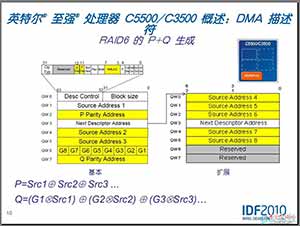

在XOR/DMA方面，C5500/C3500通过软件来创建描述源/目标操作的描述符"链条"。包括描述符链中的每个部分可处理不同的操作。
"异步 DRAM 刷新（ADR）"是C5500/C3500保护DRAM中关键数据的一种方法。其工作原理是，当电源故障引发外部针脚时，内部"ADR 缓冲器"冲刷至 DRAM，内存被置于"自我刷新"模式。内存则由电池供电，以保存内容。不过，Lee表示，ADR技术不能冲刷或保护处理器高速缓存，这也是一种有的放矢的做法。
Lee同时表示，采用ADR技术也需要考虑一些硬件考虑因素。这包括GPIOs/CPLD 用于记录BIOS的ADR事件以及早期的 A/C 电源故障检测、ADR进入依赖于剩余的DC电量等等。其保存时间依赖于电池和内存容量，最终目的是达到非节流DDR3条件下约20-50uS的保存时间。
在软件方面，实现ADR同样有一些考虑因素，比如说内存的划分、同步以及恢复处理等等。用户在操作中要注意不要擦除 DIMM中的数据。

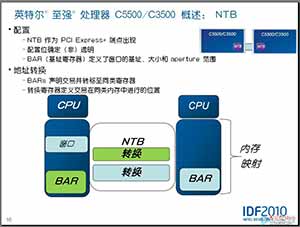

C5500/C3500针对于存储的专门性设计还包括"非透明桥（NTB）"。其支持通过PCI Express* 的冗余，"窗口"可面向远程控制器内存，在4或8条通道下即可配置为 NTB。
在两个CPU之间的数据传输并非直接进行，而正是要通过NTB来连接。具体流程见下图。
Lee总结了C5500/C3500 架构的演进，包括集成PCI Express Gen II和存储特性、架构可以纵向扩展，可提供多种特性和性能选择，满足所有方面的需求、外部英特尔 QPI连接支持额外的PCIe I/O 扩展、更高的内存带宽带来更卓越的性能和可扩展性以及更大的灵活性，根据特定使用情况使用内部"非内核"资源。英特尔同时提供广泛的产品型号，满足空间和散热受限环境的需求，如存储桥接坞（SBB）（见下图）。
