主流磁盘存储厂商产品比较之EMC DMX-4/DMX-4 950系列

1.1    EMC DMX-4/DMX-4 950体系结构

EMC高端存储系统2个型号DMX-4/DMX-4 950采用的是类似的结构，但又有不同。我们先分析一下DMX-4的结构，再阐述DMX-4 950结构的不同之处。
DMX-4采用的是DMX结构，即直连矩阵结构Direct Matrix Architecture。EMC称这种点对点DMX结构是能够彻底消除系统带宽瓶颈的“先进”架构，是比已变成工业界事实标准的CrossBar高端系统架构还要优越的体系结构？我们分析一下实际情况。

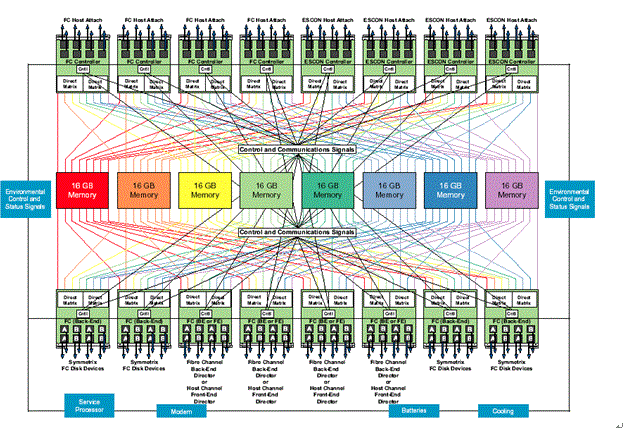

下图就是DMX体系结构示意图：
从图中可知，DMX结构中主要可描述如下：

• 前端8个各类通道控制器与8块Cache卡点对点直接相连，共64个连接通路；
• 8个后端磁盘控制器也与8块Cache直接相连，共64个连接通道；

这里有一点最重要，就是所有通道和磁盘控制器均连接到一个称之为“Control and Communication Signals”的卡上，如图中所标示的。这个卡实际上是一个Multiplexer。Multiplexer是什么东西呢？它实际上是一个多路复用器，DMX-4/DMX-4 950采用这种多路复用器对多个通道控制器和磁盘控制器访问同一个Cache卡可能产生的冲突进行控制。
现在很多人都不知道Multiplexer是什么东西。实际上在早期IBM大型机上使用的SNA网络上就是使用的这种“多路复用器”，直到网络交换机出现以后，才被市场所淘汰。与交换技术和交换机相比，Multiplexer是一种原始和低级的复用设备，其延迟和效率都非常低，仅适合对数据量不大的某个控制信号使用，而采用到存储系统中来控制多路对Cache卡的冲突，很难适应高端存储系统可靠性和稳定性不断提高的要求，其本身已经为市场所淘汰。
另外需要指出的是，DMX-4 950中，Cache卡只有2块，前端通道控制器与后端磁盘控制器共用一个控制器，共用一个带宽，因此其带宽很小，该产品的可靠性和性能可想而知。而相比之下，HDS USP VM所有的控制器都是互相独立的，不是共享同一块控制器。
