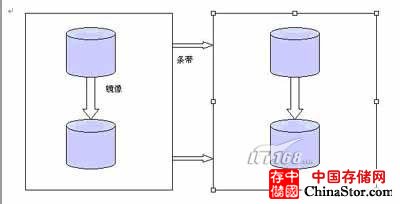

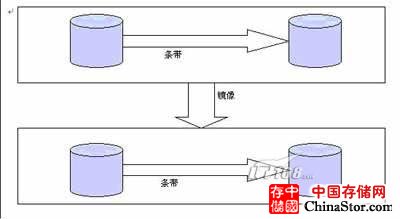

| 磁盘组 disk group（DG） 就是许多磁盘的集合。一个磁盘组可以包含至少一个磁盘，当你把许多磁盘归于一个磁盘组的时候，就可以把他们当作一个大磁盘来使用。这样做的好处，第一是节省磁盘空间，有些原有的小硬盘或者大硬盘剩余的小空间，都能被其他应用利用起来，不会像鸡肋一样，留之无肉，弃之有味； 第二可以方便用户的管理，不用操心是否给应用软件分配了足够的存储空间，把所有应用放在一个磁盘组里面，Storage Foundation自动会为用户选择合适的空间来保存。如果以后所有的空间都被用完以后，也不用转移数据，只需要把新的磁盘加入到这个磁盘组就可以了。这样，用户就只需要把注意力放在具体的应用上面，不用再为数据的存放操心了。 卷 volume 卷是一个逻辑概念，它是建立在磁盘组之上的逻辑单元。通过配置卷，可以将多个磁盘组合起来，以条带、镜像或者Raid5等格式保存数据，如果对卷管理熟悉的话，用户甚至可以设计自己特有的格式保存数据，那真的是一件很酷的事情（在Storage Foundation高阶中会讲到）。 VxFS Storage Foundation的文件系统。文件系统是在卷的基础上创建的，一个文件系统只能属于一个卷，而一个卷可以包含多个操作系统。如果将卷做成镜像卷，那么该卷上建立的文件系统也就是镜像的。VxFS文件系统的大小可以根据卷的剩余空间大小动态调整。 好了，介绍完上述的三个简单的概念，我们就可以开始学习使用Storage Foundation了，在本文的讲解中，我们将假设用户有三块可以被格式化的物理硬盘，分别叫disk1、disk2和disk3，通过本文的介绍，用户可以在三个硬盘上面建立文件系统来存放应用： 基本管理功能 一、创建磁盘组: 1. 初始化硬盘: vxdisksetup –i disk1 vxdisksetup –i disk2 vxdisksetup –i disk3 2. 创建一个名为TestDG的磁盘组，该磁盘组包含了上述三个磁盘: vxdg init TestDG disk1 disk2 disk3 (三个磁盘之间是空格分开) 除了这种方法，用户还可以用另一种常用的方法来创建磁盘组： 1. vxdg init TestDG TestDG01=disk1; （创建一个只包含disk1的磁盘组）; 2. vxdg –g TestDG adddisk TestDG02=disk2 （将disk2加入到该磁盘组）； 3. vxdg –g TestDG adddisk TestDG03=disk3; 用后一种方法的优点在于可以动态的添加磁盘，如果用户在所需磁盘空间不足，需要扩容的时候，利用添加disk到磁盘组的方法，可以在不破坏现有环境下扩大系统的容量。 3. 确定磁盘已经被初始化： vxdisk list （应该看到三个磁盘都已被分配到TestDG磁盘组下，而且状态是ONLINE）。如果想要查看更加详细的磁盘信息，命令是：vxdisk –s list . 二、创建卷 1. 创建卷必须指明在哪个磁盘组下面创建，最常用的方法是： vxassist –g TestDG make TestVol 1g 该命令将在TestDG上创建名为TestVol的卷，卷的大小是1个GB。 2. 如果用户希望该卷只创建在disk1和disk2上面，不占用disk3的空间，那么需要下列命令： vxassist –g TestDG make TestVol 1g disk1 disk2 3. 创建一个条带卷（RAID0） vxassist –g TestDG make TestVol 1g layout=stripe 这样就在TestDG磁盘组上面建立了条带卷 4. 现在RAID5作为一种性价比较高的存储方案，在各个行业都有广泛的应用。Storage Foundation可以让你容易的创建RAID5格式的卷： vxassist –g TestDG make TestVol 1g layout=raid5 注意的是，raid5至少需要三块盘，否则不能成功；此外，做了raid5的卷的容量，至多就是三块盘总量的三分之二。 5. 创建镜像卷： vxassist –g TestDG make TestVol 1g layout=mirror 镜像卷的大小只有所占磁盘总大小的一半，因为另外一半保存了数据的副本。 6. 创建卷成功后，查看卷的信息 vxprint -g TestDG TestVol 三、创建文件系统并使用 Storage Foundation可以支持用户使用两种文件系统格式，VxFS和UFS，VxFS是Symantec公司文件系统，而UFS是solaris中广泛使用的文件系统。 1. 创建VxFS文件系统： mkfs –F vxfs /dev/vx/rdsk/TestDG/TestVol; mount –F vxfs /dev/vx/dsk/TestDG/TestVol /mnt 就可以使用了，文件格式是VxFS。 2. 创建UFS文件系统： mkfs /dev/vx/rdsk/TestDG/TestVol; mount /dev/vx/dsk/TestDG/TestVol /mnt 就可以使用了，文件格式为UFS。 这里需要提醒的是，创建文件系统时使用的是rdsk下面的裸设备文件，而mount挂载时候使用的是dsk下面的块设备文件。块设备文件相当于逻辑单位，是可以读写的，而裸设备文件属于字符设备，可以把它比作硬件，不能够在操作系统控制下直接读写。所有裸设备只能通过mkfs命令在操作系统下面做个映射，通过该映射来读出和写入数据。所以mkfs需要指明裸设备文件，而挂载读写的时候呢，就需要使用块设备。 Storage Foundation管理实例 通过上文的介绍，我们已经知道如何利用Storage Foundation管理数据了，现在通过一个具体的应用，来让大家体会一下Storage Foundation的易操作性： 如果有四块硬盘，那么是先两两做条带，然后再作镜像的读写速度快呢？还是先两个硬盘做镜像，然后两组镜像盘做条带的读写速度快?下图所示为测试环境的示意，大家可以自己去测试一下： [img=400,204]mhtml:file://C:UsershuanyingDesktopStorage Foundation存储系统-入门_北极熊和企鹅-ChinaUnix博客.mht! 表1，先镜像后条带 [img=400,219]mhtml:file://C:UsershuanyingDesktopStorage Foundation存储系统-入门_北极熊和企鹅-ChinaUnix博客.mht! 假设四个磁盘分别为disk1、disk2、disk3和disk4，如果用Storage Foundation对它们进行划分，那么方法分别是： 1. 先镜像后条带 a) 创建磁盘组： vxdg init mirror_stripe_dg disk1 disk2 disk3 disk4 b) 创建镜像条带卷 vxassist –g mirror_stripe_dg mirror_stripe_vol 5g layout=mirror-stripe 2. 先条带后镜像 a) 创建磁盘组： vxdg init stripe_ mirror _dg disk1 disk2 disk3 disk4 b) 创建镜像条带卷 vxassist –g stripe_ mirror _dg stripe_ mirror _vol 5g layout= stripe-mirror 这样，两种不同的卷形式就创建成功了。 |
2014-12-26 16:09:20
