Exchange server 2010不同子网DAG配置方法

2014-08-28 22:12:23 来源:中存储网

某某公司内部需要部署Exchange 2010并实现后端高可用,承载MBS服务器的角色配置为DAG,DAG节点的两台服务器属于不同子网,请问如何配置,下面我们一起来了解下。

1.启动Exchange2010控制台,为服务器新建DAG,创建DAG步骤这里不再做阐述;

2.新建完DAG后,需将两节点添加到DAG群集中;

3.在多子网 DAG 中,必须对 DAG 网络执行附加配置,才能将合适的子网与每个 DAG 网络关联;

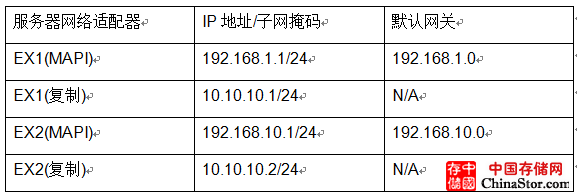

4.例如:一个两成员 DAG,其中每个成员都有两个网络适配器(一个专用于 MAPI 网络,另一个用于复制网络),其 MAPI 网络处于不同的子网上。下表中显示了示例 IP 地址配置设置;

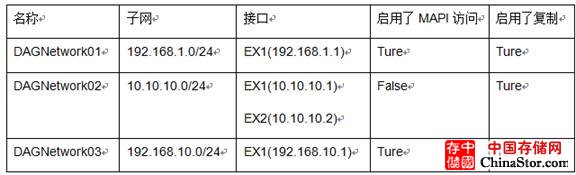

5.创建好DAG组后,在 DAG 中配置了三个子网:192.168.1.0、192.168.10.0、10.10.10.0。在将 EX1 和 EX2 添加到 DAG 时,会枚举这四个子网,并会创建三个 DAG 网络:DAGNetwork01 (192.168.1.0)、DAGNetwork02 (10.10.10.0)、DAGNetwork03 (192.168.10.0)。这些网络的配置如下表所示;

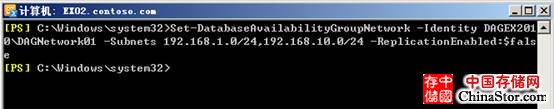

6.将 DAGNetwork03 折叠到 DAGNetwork01中(也就是将当前与 DAGNetwork03 关联的子网添加到 DAGNetwork01),并禁用网络复制;

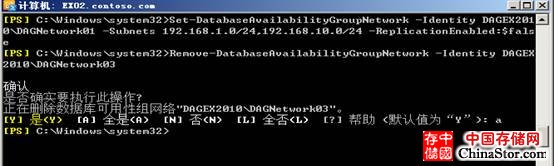

7.这时DAGNetwork03删除了子网关联,从而保留了空 DAG 网络,删除网络DAGNetwork03;

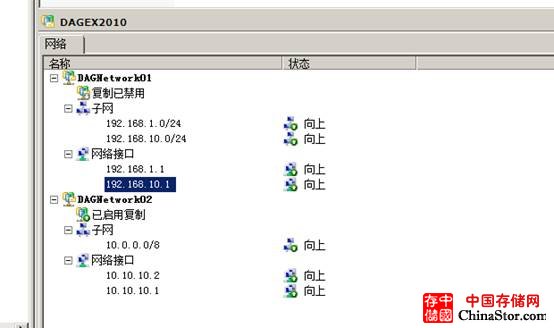

8.最终效果,如图,这样我们就完成了不同子网DAG的步骤。
