MSCS群集配置详细手册

2015-12-20 22:29:53 来源:中存储网

第一章   MSCS群集配置

1.1  集群安装步骤

步骤

节点1

节点2

存储

备注

系统安装

开启

开启

关闭

安装操作系统和HBA卡

设置网络

开启

开启

关闭

确认共享总线上的所有存储设备均已关闭.开启所有节点.设置网卡属性,加入域。

设置共享磁盘

开启

关闭

开启

关闭所有节点.开启共享存储,再开启第一个节点。

验证共享磁盘

关闭

开启

开启

关闭第一个节点,再开启第二个节点.确认共享磁盘.

配置第二个节点

关闭

开启

开启

配置集群服务

配置第一个节点

开启

开启

开启

将节点加入集群服务

安装后

开启

开启

开启

所有节点必须开启

1.2  操作系统设置

1.2.1  主域控制器DATA-A配置

1.2.1.1  升级为域控制器

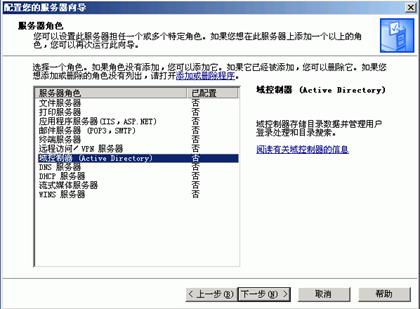

Ø  选择开始->程序->管理工具->配置您的服务器向导,选择“域控制器”

Snap1

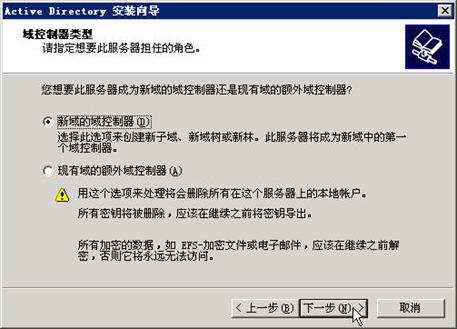

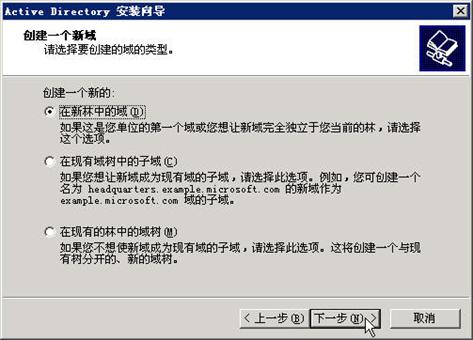

Ø  选择“新域的域控制器”->“在新林中的域”

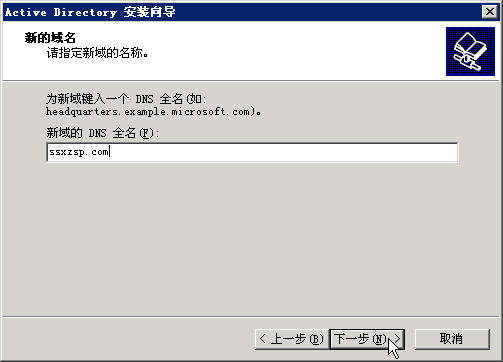

Ø  指定新域的名称为: chinastor.cn,点击下一步,

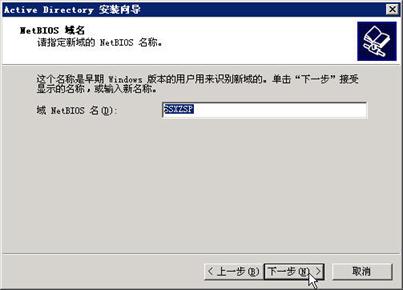

Ø  指定NETBIOS名称为:SSXZSP

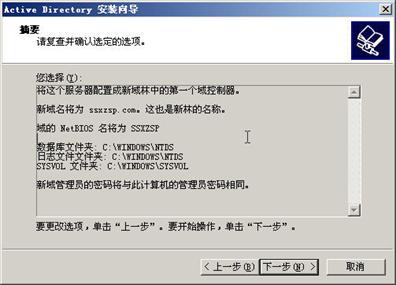

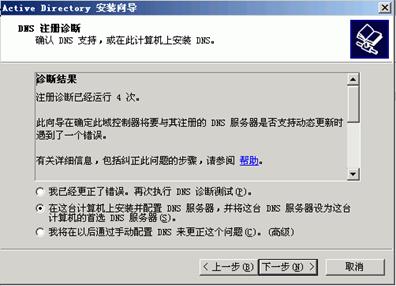

Ø  DNS注册诊断时,选择以本机做为DNS服务器,并安装DNS服务,然后选择下一步,之后安装均按默认选择,直到活动目录配置完毕。

Snap5

1.2.1.2  配置活动目录帐号

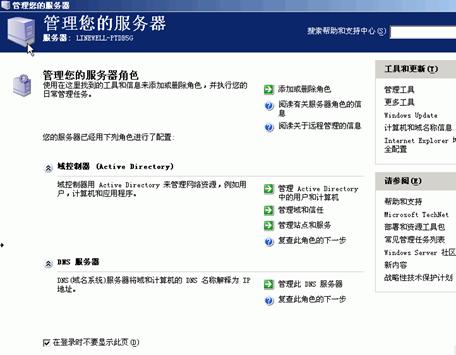

Ø  开始->程序->管理工具->配置您的服务器向导->管理Active Directory中的用户和计算机

Snap9

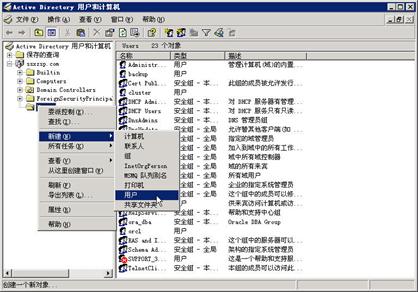

Ø  进入后选择左边的USER容器,并选择新建帐户,帐号名为cluster,并使其有管理员权限。该帐号主要用在域成员加入域时使用。具体步骤如下:

u  单击开始,指向程序,指向管理工具,并单击活动目录用户和计算机。

u  单击+号,展开chinastor.cn(如果此前它没有被展开的话)。

u  单击用户。

u  右键单击用户,指向新建,并单击用户。

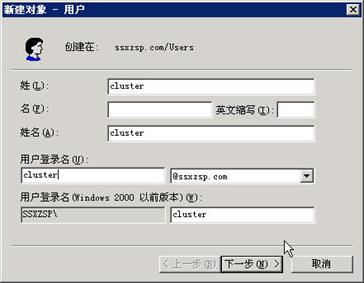

u  键入群集名称,并单击下一步。

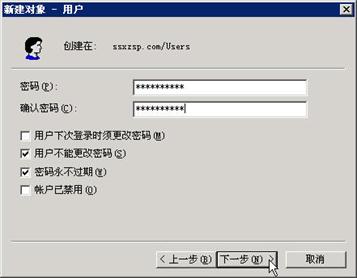

u  将口令设置设为,用户不能修改口令并且口令永远不过期。单击下一步,然后单击确定,创建该用户。

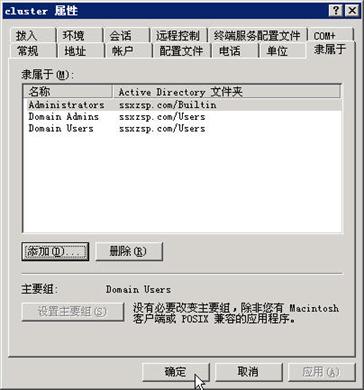

u  右键单击活动目录用户和计算机插件的左边窗格里的群集,选择属性。

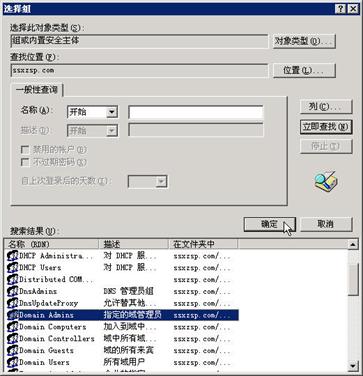

u  单击添加成员到群集。

u  单击管理员并单击确定。这将使新用户在该计算机上,有管理员权限。

u  关闭活动目录用户和计算机插件。

1.2.1.3  配置DNS服务

Ø  开始->程序->管理工具->配置您的服务器向导->管理此DNS服务器

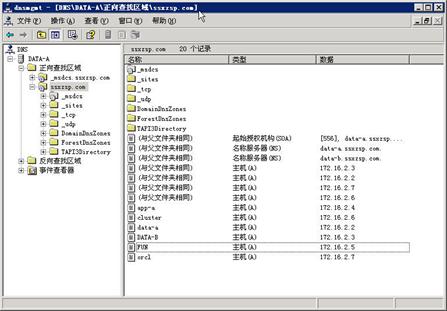

Ø  依次选择“正向查找区域”-> “chinastor.cn”->新建主机,其中要添加的内容有:

u  DATA-A       172.16.2.2

u  DATA-B          172.16.2.3

u  cluster               172.16.2.6

u  orcl           172.16.2.7

1.2.1.4  内网网卡设置

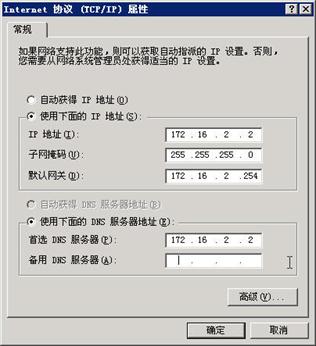

设置网卡IP,网关,DNS依次如下:

1.2.1.5  配置心跳网卡

Ø  将与DATA-B节点对连的网卡重命名为“Heartbeat”

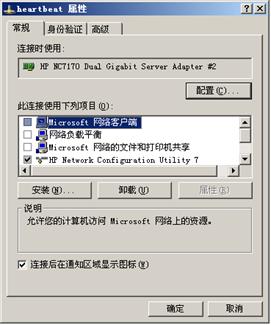

Ø  去除网卡属性中的“Microsoft 网络客户端”和“Microsoft网络的文件和打印共享”

system03

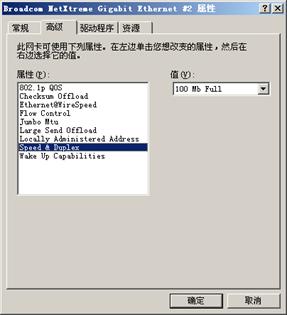

Ø  进入“配置”选项,将网卡的工作模式由AUTO改为100Mbps/Full Duplex

snap017

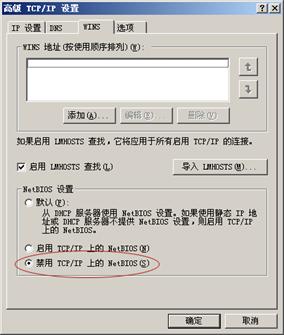

Ø  进入TCP/IP协议配置,将网卡的IP设置为10. 0.0.1,掩码为255.255.255.0,进入DNS标签中,去除选择“在DNS中注册此连接的地址”,再到WINS标签中,将NETBIOS设置由默认改为禁用TCP/IP上的NETBIOS,保存退出。

Ø

system06 system07

1.2.2  备份域控制器DATA-B配置

1.2.2.1  升级为备份域控制器

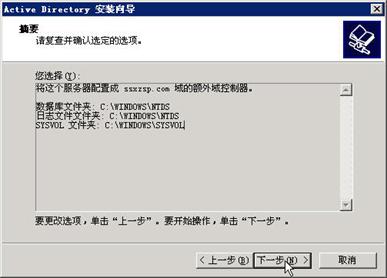

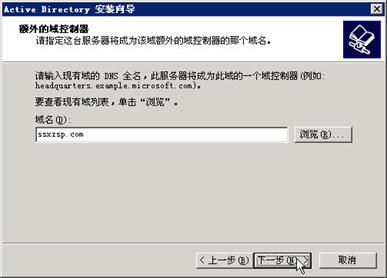

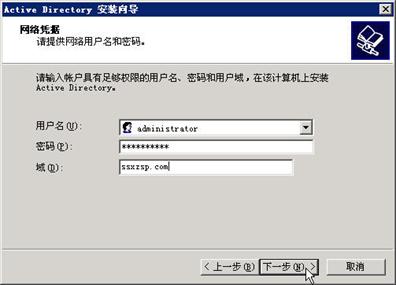

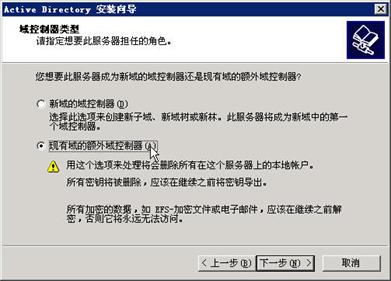

Ø  将与交换机连接的网卡的DNS指向主域控制器172.16.2.2,选择开始->程序->管理工具->配置您的服务器向导,选择“域控制器”

Ø  以cluster@chinastor.cn的域管理员的用户登陆安装备份域服务器。其它按默认值安装。

1.2.2.2  配置DNS服务

Ø  以域加入的方式安装配置DNS,做为主域控制器DNS的备份。

* DATA-A       172.16.2.2

* DATA-B       172.16.2.3

* cluster           172.16.2.6

* orcl           172.16.2.7

1.2.2.3  配置心跳网卡

Ø  将与DATA-A节点对连的网卡重命名为“Heartbeat”。

Ø  去除网卡属性中的“Microsoft 网络客户端”和“Microsoft网络的文件和打印共享”

Ø  进入“配置”选项,将网卡的工作模式由AUTO改为100Mbps/Full Duplex

Ø  进入TCP/IP协议配置,将网卡的IP设置为10. 0.0.2 掩码为255.255.255.0,加入DNS标签中,去除选择“在DNS中注册此连接的地址”,再到WINS标签中,将NETBIOS设置由默认改为禁用Tcp/IP上的NETBIOS,保存退出。

1.2.2.4  设置内网网卡

Ø  将内网网卡重命名为“pub”

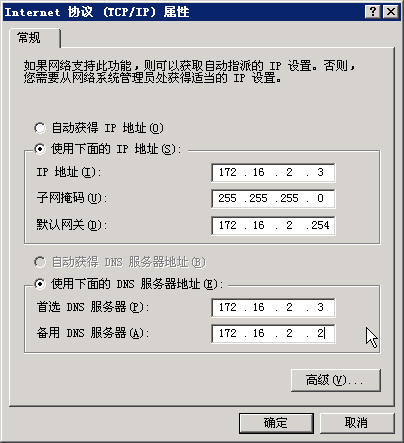

Ø  进入网卡属性,设置网卡IP,掩码,网关,最后保存退出,其中首选DNS指向自己的网卡地址。

1.3  集群服务设置

1.3.1  仲裁盘的划分

仲裁磁盘是用来存储群集配置数据库的检测点和日志文件,以帮管理群集。对于定额磁盘,需要创建一个小分区[至少有50兆用于仲裁磁盘。建议仲裁磁盘为500兆.

由于仲裁磁盘的故障,将导致整个群集失效,建议使用RAID磁盘阵列。 在群集服务安装过程中,必须为仲裁磁盘提供驱动器标号。在我们规划中,使用的是Y

在上一步设置好磁盘阵列后,进入我的电脑->属性->磁盘管理,可以看到一个尚未初始终始化的磁盘,选择硬盘初始化,再将它转换为基本磁盘(在磁盘上点击鼠标右键,选择“转换为基本磁盘”),然后创建仲裁磁盘,步骤如下:

* 右键单击我的电脑,单击管理,并单击存储。

* 双击磁盘管理。

* 右键单击未分配的磁盘空间。

* 单击创建分区。

* 启动创建分区向导。单击下一步两次。

* 以MB为单位,输入500MB的分区大小。单击下一步。

* 单击下一步,接受指定的缺省驱动器字母标号。(使用Q)

* 单击下一步,格式化并创建分区。(使用NTFS磁盘格式)

在设置完成后关闭DATA-A,待DATA-A完全关闭后才开启DATA-B(在集群服务还没设置前不能同时启动两个节点的服务器,否则可能会导致仲裁盘的破坏)

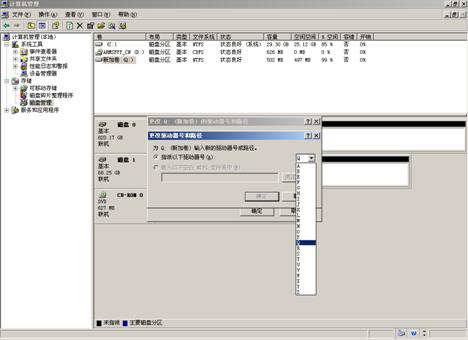

开启DATA-B 进入我的电脑->属性->磁盘管理,可以看到磁盘阵列上已经有一个划分的分区,大小为500MB,格式为NTFS,但是没有分配盘符号,选中那一分区,按鼠标右键,选择“更改驱动器名和路径->添加”,分配Q盘符给仲裁分区(这里所分配的盘符需要和DATA-A分配的盘符一致)。

snap024

1.3.2  检验磁盘访问和功能

u  单击开始,单击程序,单击附件,并选择记事本。

u  在记事本中输入一些词,并使用文件/保存为命令,将它保存为名为test.txt的测试文件。关闭记事本。

u  双击我的文档图标。

u  右键单击test.txt,并单击拷贝。

u  关闭窗口。

u  双击我的电脑。

u  双击共享驱动器分区。

u  单击编辑并单击粘贴。

u  现在,在共享磁盘中有一个该文件的拷贝。

u  在共享磁盘中,双击test.txt。关闭该文件。

u  加亮显示该文件,并按删除键,将它从群集磁盘中删除。

u  对所有的群集磁盘重复该过程,检验是否可以从首节点处访问它们。

u  这时,对DATA-B断电,对DATA-A上电,重复上面的检验磁盘访问和功能的步骤。对其它节点作再次重复。当完成检验过程,确定所有节点都可对磁盘读写,则关闭DATA-A,仍开启DATA-B

1.3.3  配置集群服务

Ø  选择“开始->程序->管理工具->集群管理器”,打开集群配置

Snap1

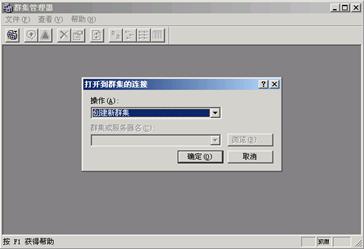

Ø  在操作中选择“创建新群集”,然后点击确定

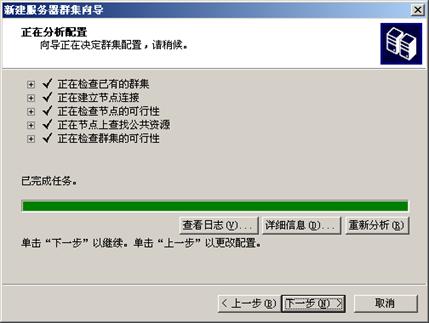

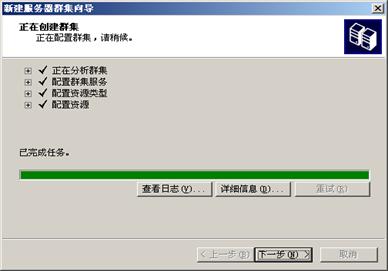

Ø  确认域中的值为域名称,在群集名中填写集群名称cluster(这一名称已在域服务器的DNS中设置添加),然后点击下一步,在选择集群中的第一个节点DATA-A,则开始创建群集。待完成后选择“下一步”

snap004

Ø  填写集群的IP地址172.16.2.6,DNS中已经设置添加了主机cluster<->172.16.2.6的映射),并输入域中有管理权限的帐号和密码。

Ø  按提示点击下一步直至群集配置完毕。

Ø  snap009

Snap10

Ø  在DATA-A创建集群服务后,可开启DATA-B(还未创建集群前不能同时开启两台节点服务器),同样选择“开始->程序->管理工具->集群管理器”,打开集群配置。不同点在于DATA-B只要选择 “添加节点到现有集群”,再选择DATA-B,把DATA-B加入到DATA-A创建的集群中,完毕后可在集群中同时看到两个节点服务器。

snap024

1.3.4  集群服务参数设置

Ø  网卡设置

u  启动“群集管理器”。

u  选择标记为“Heartbeat”的网卡

u  在左窗格中,单击“群集配置”,单击“网络”,右击“专用”,然后单击“属性”。 单击“仅用于内部群集通信(专用网络)

cluster02

u  选择标记为“pub”的网卡

u  在左窗格中,单击“群集配置”,单击“网络”,右击“专用”,然后单击“属性”。 单击“只用于客户端访问(公用网络)

Ø  设置DATA-A为首选集群服务器,在任何时候,只要DATA-A机器起得来,没有进行手工切换时,服务都会在DATA-A上。

Ø  创建一个启动延迟

当出现所有的群集节点均同时启动并尝试附加到仲裁资源的情况时,群集服务可能无法启动。例如:在发生电源故障后,同时对所有节点恢复电力时,可能出现这种情况。要避免这类情况的发生,增加或减少“显示操作系统列表用时”设置。要找到该设置,单击“开始”,指向“我的电脑”并右击鼠标,然后单击“属性”。单击“高级”选项卡,然后在“启动与恢复”下方,单击“设置”。将两台节点服务器的启动等待时间设置为不同的值,如把一台设置为5秒,一台为默认值30秒。

Ø  设置故障转移

为了使服务器发生故障时可以立即转移,也方便测试。还需要做如下设置:

选择“活动组->群集组”点击右键,设置属性,将故障转移中的阀值和周期时间都设置为0,并将故障恢复选择为“立即恢复”,具体如下图:

cluster04cluster05

1.3.5  测试集群服务

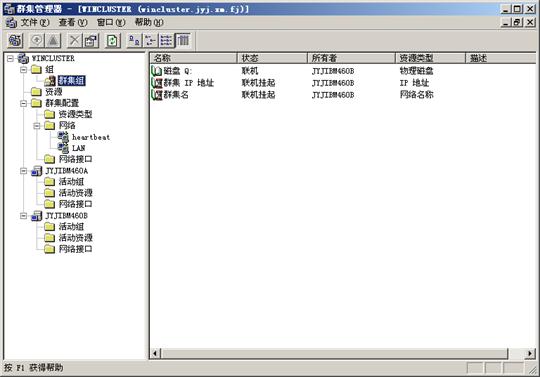

在Windows 集群服务设置的最后一步,为测试故障发生时资源能否自动转移。主要有两种测试方法:手动转移和自动转移

Ø  手动转移

进入接管资源的节点中,依次选择“活动组->群集组”,然后单击右键,选择“移动组”,将该组及其所有资源将转移到另一个节点。稍后,“磁盘Q:”将在第二个节点上实现联机。在窗口中观察该转移。退出“群集管理器”。

Ø  自动转移

在两个节点上都打开集群管理器,确认资源被DATA-B接管,再关闭DATA-B(非法关机,模拟突然断电的环境),然后切换到DATA-A上,进入我的电脑中可以看到位于磁盘阵列上的Q分区。

至此Windows群集服务设置完毕。
