Iometer磁盘测试工具中文使用说明手册 三

2016-02-13 15:42:56 来源:中存储网

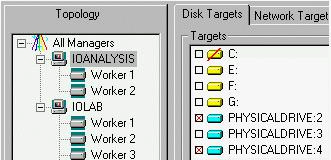

3.3 Topology panel -拓扑结构面板

拓扑结构面板显示当前活动的管理器(Dynamo)和线程(Worker)的分级表。

Ø  点击worker,manager,或All Managers,去查看和修改他的磁盘目标、网络目标和存储规格等选项的设置。

a. 如果你点击一个worker,可以使用这个worker上的磁盘目标、网络目标和存储规格选项,可以修改当前设置,所有改变将被应用于这个worker上。

b. 如果你点击一个manager,上面分布一系列的适合manager的磁盘目标和网络目标选项,可以修改这些选项,(当manager上所有的worker设置相同时,将显示这些数值;反之,worker的数值不同时,将显示灰白色。)所有改变将被应用于这个manager的worker上。

c. 如果你点击“All Managers”,没有目标在磁盘目标或网络目标选项显示,因为managers的目标列表也许是不同的。对他们进行适合类型的相同的修改,这些目标数值将被显示,所有改变将被应用于所有manager上的所有worker上。

Ø  双击manager,All Managers,将显示或隐藏它的子选项。

Ø  用鼠标右键单击manager更新它的目标列表。

Ø  扯拽worker,manager,All Managers,可以在一个表里查看此次测试运行的结果。

出现在拓扑结构面板的标准情况如下:

       所有manager连接到了Iometer这个拷贝

      一个manager.

    一个磁盘worker.

    一个网络服务器

         一个网络客户端,(当你为网络服务器选择一个目标时,它将自动地被创建)它的名字反射它对应的网络服务系统的名字。

网络服务器和网络客户都是指网络worker。

当Iometer开始一个唯一的manager时,在同一个机器上,都按工具栏里的开始新的manager按钮。

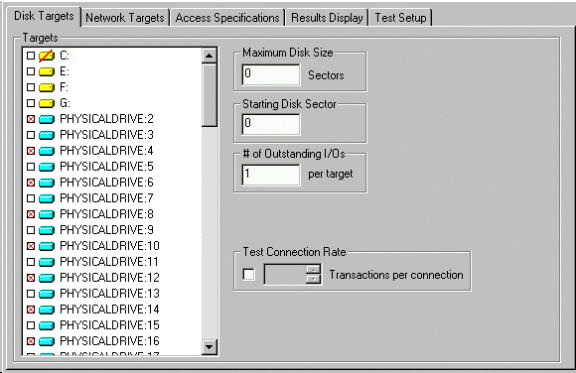

3.4 Disk Targets tab -磁盘目标选项

磁盘目标选项允许你监测和控制当前在拓扑结构面板上已选择的磁盘worker所使用的磁盘。

在测试期间,可以通过点击,点击Shift和点击Control去选择已选择的worker使用的任何数量的驱动器。

物理驱动器显示为一张蓝色磁盘图标,名字为“PHYSICALDRIVE :n” (他们仅仅包含剩余空间)。

逻辑驱动器显示为一个黄色盘图标、驱动器字母和任意名字。(只有当它们是写状态时)

写一个名为“iobw.tst.”的文件存储到逻辑驱动器上,如果这个文件不存在,这个逻辑驱动器图标前将有个红色的左斜杠。在测试的开始时,文件将被创建并且增长,直到磁盘是被填满。(建议运行物理驱动器。)

设置在测试期间使用的区段的数量(0区段=所有区段,磁盘大小未被分割。)

设置在测试期间使用的开始磁盘区(0区段=物理磁盘或iobw.tst文件起点。)

设置每块磁盘同时输入/输出数。

指定每张盘是否能在测试期间反复地被打开和关闭,设置事物迭代数。

(注意:如果系统产生的磁盘I/O数非常大,那么,Iometer或Windows也许会停止、挂掉或崩溃。“very large”的确切值取决于磁盘驱动程序和可以利用的物理内存数。这个问题归结于在Windows和一些磁盘驱动程序的局限性,并且不是Iometer软件的问题。)

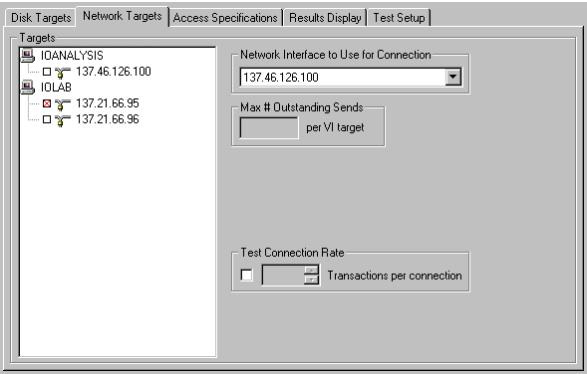

3.5 Network Targets tab -网络目标选项

网络目标选项允许你监测和控制当前在拓扑结构面板上已选择的网络服务器所使用的网络界面。

点击为网络服务器选择的网络地址,点击Control取消当前已选择的地址,A网络客户机自动地在已选择的manager和这个manager控制界面之间创建通信连接。

为已选择的网络worker的连接末端指定它所使用的网络地址。

一个网络worker发送一个VI目标到等待确认的最大值。

设置测试跌代次数。

如果网络客户端在拓扑结构面板上被选择,网络目标选项显示client的配置,但是你不可能改变它(client的配置总是相同于它的服务器)。
