西数硬盘维修工具WDR5.3简体中文版下载及图文教程

2013-03-04 17:33:39 来源:中存储网

一、西数硬盘修复工具WDR 简介

WDR(WD HDD Repair Tools)是一款西数硬盘专修工具,它可显示寄存器状态,支持WD-L/WD-ROYL板,能进行硬盘软复位,可识别硬盘,查看或清除SMART,起转电机及直接复位,加载瞬时及永久覆盖,操作磁道、FLASH及模块。改变内存中的磁头位置,编辑列表,设置最高容量及目标容量。格式化硬盘/保留区,校验伺服系统及磁头。清除异常中断代码及软件错误数。重新构建P表及G表等。

二、西数硬盘修复工具WDR下载地址

版本:WDR 5.3简体中文版-无限制

三、WDR5.3教程图文详细:

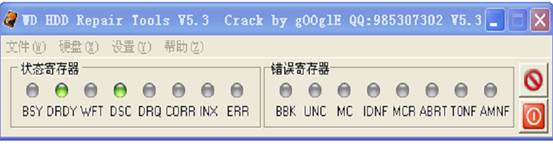

第一步:注册完打开软件

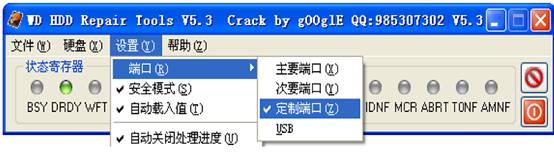

第二步:设置维修盘端口:点击设置--》端口--》会出现主要端口 ,次要端口 ,定制端口  USB。一般如果不是USB移动硬盘都选择“定制端口”

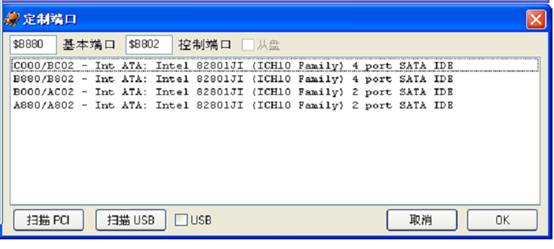

如果选择了定制端口会出现:

注意这个框里有6行参数其中有一行是我们刚好待修盘端口,如果不知道那个才是。我们要逐一试点击界面来与获取到的参数核对,找出要修的盘为止。

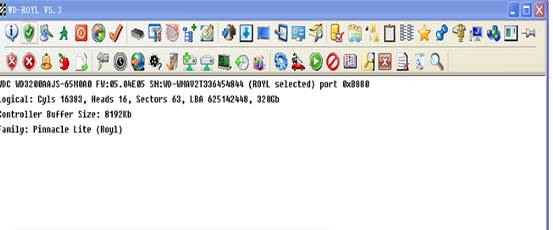

第三步进入维修程序:如图下:

可以清楚的看到硬盘的型号  FW  S/N   LBA   容量  请大家仔细查看是不是自己要修的那个硬盘。

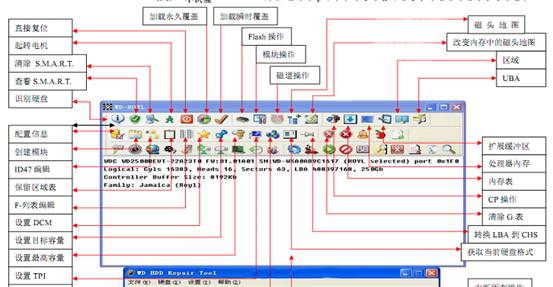

下面讲解一下软件的全部功能如图下:

我们在这里讲修盘的功能:

第一个:识别硬盘是在软件空白的时候你点击一下就会出现硬盘的容量和型号

第二个查看SMART:主要是看SMART的好坏 不在去用HDD检测SMART好坏

第三个:清SMART:有的硬盘查看SMART,或者用HDD检测有红黄块,点击一下这个清SMART的即可完成,也可以清除硬盘的使用时间和次数。

第四个起转电机:这个功能为辅助功能,主要是让硬盘转起来,一般硬盘通上电就会转,所以这个功能一般不会用。

第五个直接复位:主要是让硬盘重启的功能不用你手动把电在插上,只要你点击了这个按钮就好比电脑重启一样。在维修时候会用到(报错的时候也会用到)。

第六个加载永久覆盖:这个是用于写01好模块的,是用于写通刷用的。

第七个加载瞬时覆盖:这个是用于加载完01模块在加载它。也是用于写通刷用的

第八个Flash操作:也就是ROM操作。主要用于读取ROM和备份ROM(在维修前备份ROM是维修人员的良好习惯)

第九个模块操作:也就是固件操作主要用于备份固件和读取固件以及检测固件的好坏(在维修前备份固件是维修人员的良好习惯)

第十九配置信息主要用于修改硬盘的型号个LBA的(比如刷完通刷固件发现容量和型号不对用这个修改一下)

第三十一个清G表:比如说G表满了清一下G表就可以继续加G表坏到了。这个也是辅助功能。

第三十二个清P表:这个一般不要动,因为清了P表可能造成你全盘坏道

第三十六个格式化:这个格式化是超级格式化,主要用于坏道及色块少的硬盘来进行维修。

第三十九个磁头检测:有的硬盘接上去敲盘,但是在这个软件里面能识别到硬盘。点击这个看下那个磁头是坏的那个是好的 好的就(GOOD)坏的(BAD)

第四十五个逻辑扫描:是检测硬盘是否有坏道的,但是本人不建议你使用这个逻辑扫描检测坏道。建议用VCR或者MHDD检测。

第四十七个快速启动自小准:是修坏道使用的一个功能,自小准=SF=工厂模式维修,自小准需要一个完美的固件才可以自小准。不然在自小准的过程中会报错。

第五十个编辑脚本:是编辑自小准的脚本,这个脚本可以让你清楚的看到自小准的过程中有那些流程,走到那一步了。

以上主要讲了修坏道的流程做出了简单的讲解。

下面在讲解一下软件其他的维修功能:

在软件的空白处点击一下右键会出现 如图下:

上面有复位  校准  自校  测试  服务  活动 操作  信息   表  缺陷列表  选择工作目录  操作日志。

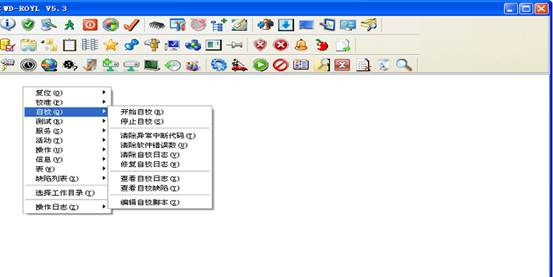

现在我打开自校,自校=自小准=SF=工厂级模式维修。点击自校会出现(开始校准、停止校准、清除异常中断码、清除软件错误数、清除自小准日志、修复自校日志、查看校准日志、查看校准缺陷、编辑校准脚本)开始校准就相当于我上面讲的快速启动自小准。停止校准是在你校准的过程中,如果你需要下班而硬盘却在自小准那请你点击这个停止校准,下面界面会出现OK这样的字样你就可以拔下来,等上班的时候继续校准。如果出现By代表停止失败,你也可以摘下来只不过在接上要重新写固件重新校准。清除校准日志是为了不让高手能查处来你这个是修过的盘,你校准完点击一下这个清除校准日志,那些所谓的高手就不会查处你这个硬盘是最近修好的。查看校准日志是在校准的过程中看看你的硬盘那个头爆了没有。编辑校准脚本是校准的时候使用的编辑好脚本好跑起来。(校准建议编辑脚本跑校准)

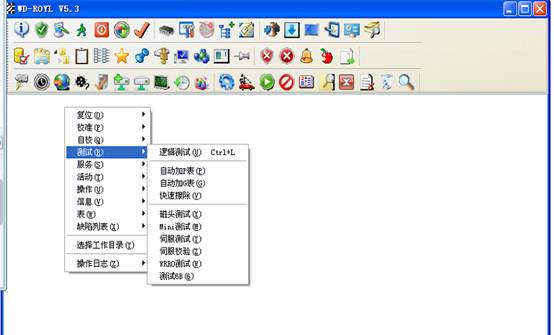

点击测试如图下:

点击测试会出现  逻辑测试  自动加P表  自动加G表  快速擦出  磁头测试 Mini测试  伺服测试  伺服校验  WRRO测试  测试6B

逻辑测试=

自动加P表是把坏道加入P表,这个针对少量的坏道硬盘是可行的。

自动加G表是把坏道加入G表,这个也是针对少量坏道的维修(G表只有500个坏道储蓄容量)

快速擦出=MHDD当中的ERASE

磁头测试是测试硬盘有几个磁头是好的还是坏的。磁头测试=

其他Mini测试  伺服测试  伺服校验  WRRO测试 测试6B一般用不着

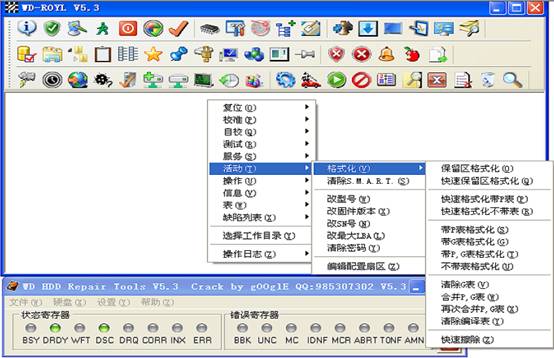

下面我们在讲一下活动,如图下:

点击活动会出现:格式化   清SMART 改型号  改固件版本  改SN  改最大LBA  清楚密码

格式化里面也有很多选项但是我们几乎都用不着。

带P表格式化是在格式化的时候连P表一起格。带G表格式化是在格式化的时候连G表一起格。 带P、G表格式化就代表把P、G表一起格。不代表格式化是只格式化磁道不动任何表。清G表是和之前的清G表一样的。

清SMART=

该型号、固件版本、SN号、最大LBA=

清除密码是解除在MHDD里面加了密码的硬盘

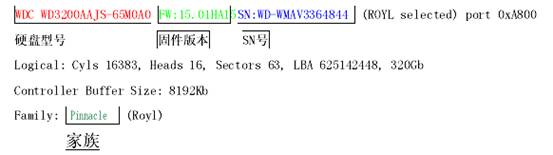

解读硬盘信息:如图下:

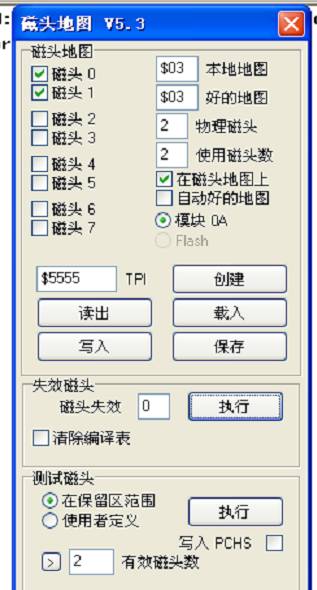

查看磁头信息:如图下

要写固件前请先查看原始磁头地图,写入对应头的ROM。以免写错引起敲盘、损坏磁头。

下面给大家修一个盘:

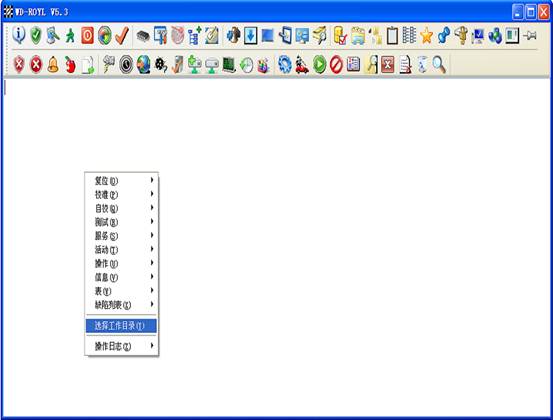

设置工作目录文件夹,主要是把ROM和固件备份到什么位置;如图下

选择出自己要存放在什么地方或者要从哪个地方写进去。

下面就是备份固件:

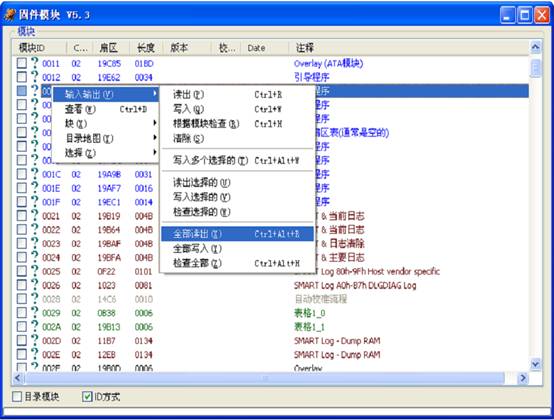

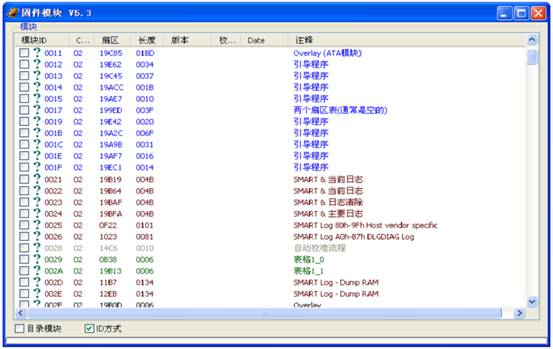

点击操作模块会出现

然后我们在最前面哪个固件上点击右键出现

点击全部读出就把固件备份出来了,点击全部写入就把固件全部写进去了,但是在写固件之间你要设置好工作目录以免出错

读取ROM:

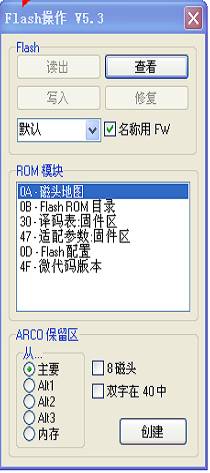

点击Fash操作

点击读出就OK了

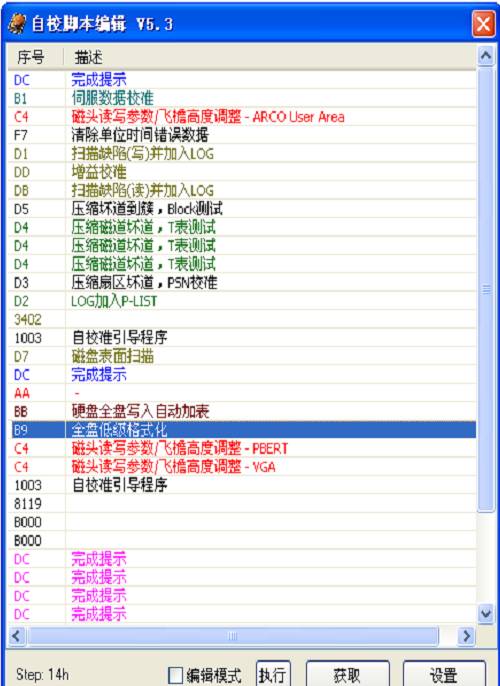

下面就是编辑自小准

点击获取执行  在点击OK  在直接复位一下就OK

维修经验分享:

有的硬盘在维修你拔下来了,然后再检测全盘感叹号 ,有的人很无奈说我的硬盘本来就是色块 现在都变成感叹号了。你可以用WDR中的格式化,让他跑到100%。在检测就OK了

标准通刷步骤:

1,通刷固件

第一次写ROM,要进安模。断电后再进入正常模式,刷写固件。先刷01和35模块。01是模块地图,35是固件区坏道表

2。ACRO-44

注意一下STATE 1为00时即为44停止。过程约十分钟。

44流程为调节硬盘磁头适配

跑完44要再次刷固件,其它的不用

跑完后看下工厂信息,看下磁头数

4,校准

校准之前把固件初始化

盒子断电

跑到DC  PTM ID

硬盘容量对应LBA值:

40G  LBA: 78165360    Hex: 4A8B570

60G  LBA: 117231408   Hex: 6FCCF30

80G  LBA: 156301488   Hex: 950F8B0

120G  LBA: 234441648   Hex: DF94BB0

160G  LBA: 312581808   Hex: 12A19EB0

200G  LBA: 390826800   Hex: 174B8B30

250G  LBA: 488397168   Hex: 1D1C5970

320G  LBA: 625142448   Hex: 2542EAB0

400G  LBA: 781653600   Hex: 2E971660

500G  LBA: 976773168   Hex: 3A386030

750G  LBA: 1464843750  Hex: 574FBDE6

1T  LBA: 1953525168  Hex: 74706DB0

1.5T  LBA: 2930277168  Hex: AEA87B30

2T  LBA: 3907029167  Hex: E8E088AF

WD硬盘维修经验及方法:

备份ROM--》备份固件--》低格(到100%)--》然后选择测试--》自动加P表(到100%)--》快速擦出--》MHDD检测如果没有坏道修复完成。如果有坏道如下:

编辑脚本--》运行--》YES--》OK--》直接复位--》等8-20小时校准完成。

问:

大家问怎么看校准完成了。

答:

编辑脚本里面有个序号,这个序号就是看有没有完成的。因为你在校准的时候会出现一个对话框,这个对话框里的PTM里面会显示(ID:XX)这个ID就是代表编辑脚本里面的序号。等序号为DC的时候这个盘就校准完成了。在校准的过程中你想知道跑哪步了,你可以点击编辑脚本里面的获取。点击这个获取之后编辑脚本里面会现实到哪一步。

校准完成之后低格一遍在检测。

WD硬盘维修注意事项:

在低格的时候一定要到100%在关掉,如果中途断电会造成全盘感叹号

解决方法:测试--》快速擦出100%

在校准中断电解决方法:

校准断电后硬盘就会不认盘:首先选择工作目录--》找出你备份的固件--》写入ROM--》加载永久覆盖--》加载瞬时覆盖--》模块操作--》目录操作--》写入/检测/初始化--》再次点击模块操作--》全部写入。

写固件一定要看好家族和班号,以免写错把硬盘写死。

刷ROM一定要注意看ROM的文件名,注意不要写错!

本篇对WDR5.3的使用介绍到此为止,今后中存储还会不断更新、补充对其的使用技巧,新版本更新等,敬请关注。

同时我们提供更多的硬盘修复工具软件的下载及使用教程,与大家一起,玩转硬盘!
