网友购买移动硬盘遭遇假中假
之前中存储介绍了希捷硬盘真假辨别，西数硬盘的真伪辨别方法，但是，还是有很多盆友买到了假的硬盘或移动硬盘。那么这次来个彻底看清：
移动硬盘凭借便携性和大容量存储空间受到越来越多的消费者青睐，卖场呈现移动硬盘供需两旺的局面。目前市面上有“原厂/品牌”和组装两种规格的移动硬盘可供消费者选择，而移动硬盘的造假产品也趁机浑水摸鱼。为此，笔者将3个系列5款移动硬盘产品进行大拆解，揭秘原厂、组装以及假冒产品的内部架构。下面就一起去看看吧。

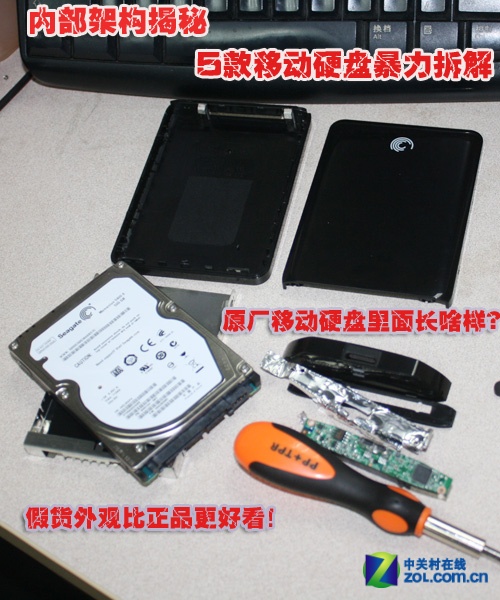

内部架构揭秘 5款移动硬盘暴力拆解
★网友购买移动硬盘遭遇假中假

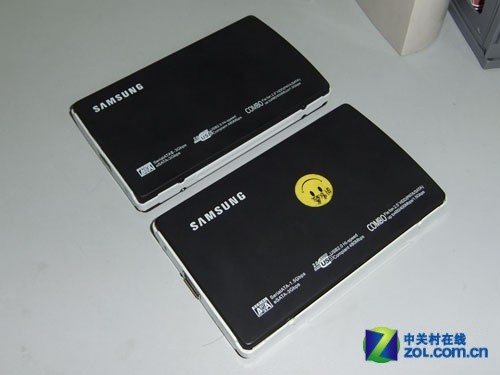

杯具，两位网友竟然买到同样的假移动硬盘
上面两块假三星移动硬盘是论坛北京网友，当笔者先后拿到两个一摸一样的移动硬盘的时候，感叹假三星移动硬盘真的是无“处”不在，无“孔”不入，比月饼税还要厉害。事后笔者去村里寻访，才知道村中假三星硬盘已泛滥成灾，难怪两位网友接连中招。

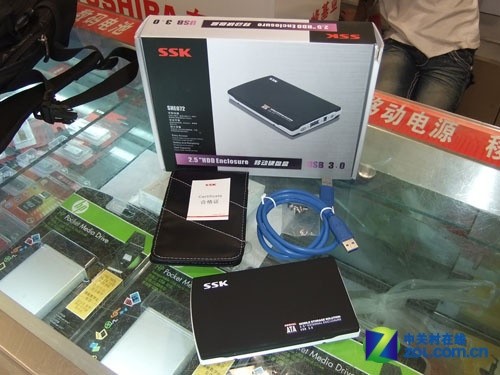

正品SSK飚王SHE072黑鹰
实际上笔者看到这两款假三星移动硬盘的时候，最大的诧异就是，它们和市场中的SSK飚王硬盘盒十分相似，成了假中假的疑案。

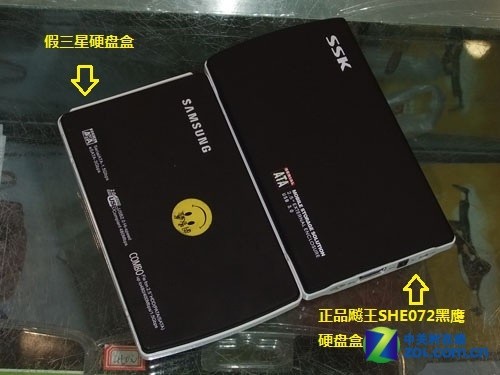

假三星移动硬盘和SSK飚王硬盘盒正面对比
从正面看，假三星移动硬盘比SSK飚王硬盘盒尺寸略小，SSK飚王硬盘盒的外壳材质手感更为细腻。

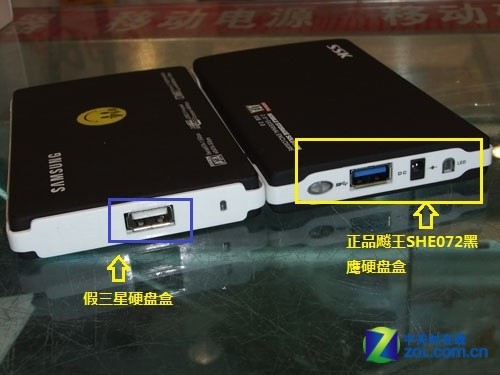

假三星移动硬盘和SSK飚王硬盘盒的接口对比
假三星移动硬盘的接口缩水厉害，为了降低成本省略多处接口。而SSK飚王硬盘盒的接口齐全，带有外接电源接口，硬盘盒电源开关。

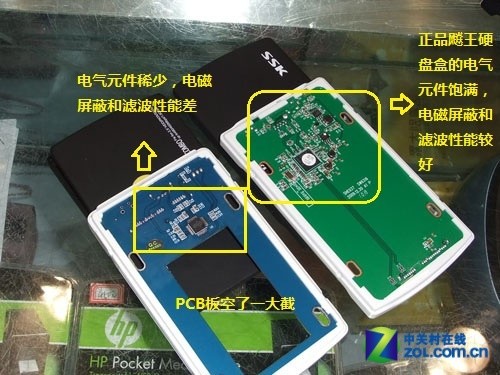

假三星移动硬盘和SSK飚王硬盘盒的PCB板对比
从PCB板的对比看，假三星移动硬盘采用做工粗糙的蓝色PCB板，为了节省成本中间空了一截，并且电路部分非常精简，仅有主控IC和稀疏电阻和排阻，主控IC采用便宜的TSOP封装/USB2.0转接芯片，只需要电烙铁即可完成焊接工序。

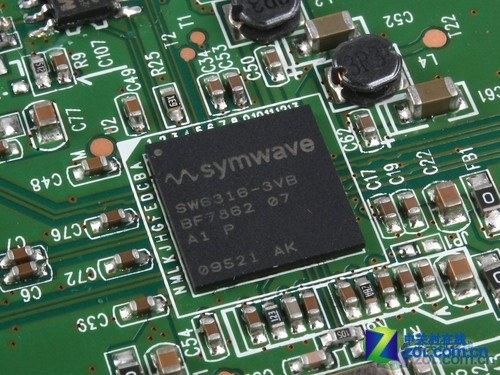

SSK飚王硬盘盒的主控IC
SSK飚王硬盘盒则采用做工精良的完整绿色PCB大板，电路部分元件密集饱满，拥有较好的电压滤波性能，保证硬盘的稳定工作。这款硬盘盒采用的是Symwave(芯微科技)的SW6316-3VB芯片，它一款单芯片USB3.0到SATA存储控制器。SW6316芯片采用BGA封装，需要专业的高温贴片机器设备进行植球熔焊。
假三星移动硬盘除了假冒三星产品，更是侵犯了SSK飚王的外观专利。假产品内部做工缩水厉害，如果硬盘长期使用，会对硬盘造成不可修复的永久性损伤。
价格仅13元 假硬盘缩水到了极致
★价格仅13元 假硬盘缩水到了极致

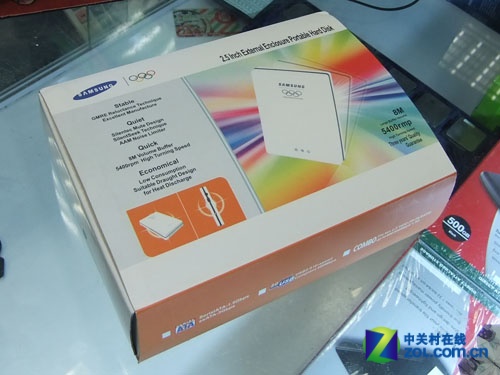

笔者暗访卖场，从一位JS处调货一个假三星硬盘盒，其底价只要13元。单凭包装外观来看，并无明显瑕疵，包装盒色彩艳丽，字体清晰，有明显的三星英文LOGO。

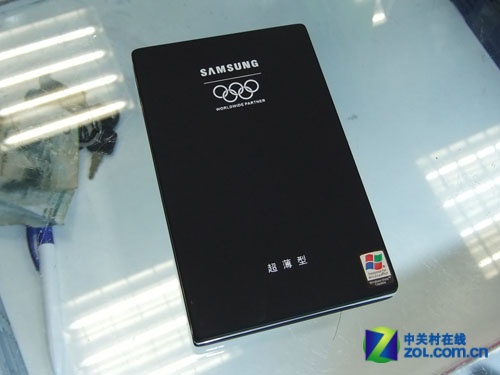

价值13元的假三星移动硬盘外观
从这款假三星移动硬盘外观上看，做工可谓精良，铝合金外壳，金属感十足，外观设计也相当大气，硬盘盒上字体工整清晰，带有雕刻感。单从外观看，假三星硬盘盒的外观无可挑剔，可谓登峰造极。

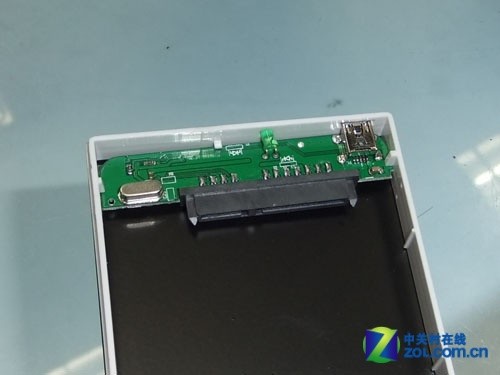

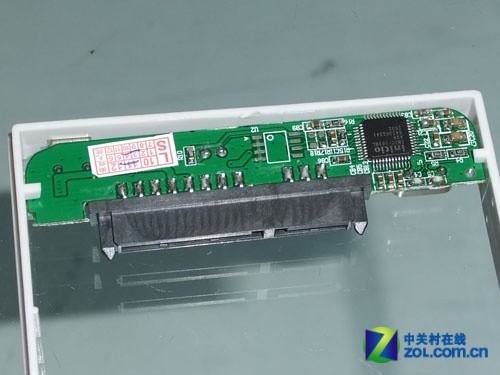

假三星移动硬盘的PCB板电路A面部分
这款假三星硬盘盒比前面介绍的赝品在做工上缩水更为厉害，电路设计粗糙，仅用一小块PCB板和稀疏的电气元件就完成了主控IC部分电路设计。主控一样采用TSOP封装的主控IC，周围电阻和排阻屈指可数。这款硬盘盒去除商家的利润和运输成本，其成本在10元以下。
三星移动硬盘的PCB板电路的B面部分
这款假三星硬盘盒在外观上带有较强的欺骗性，其内部做工比第一款假三星移动硬盘缩水更为厉害。
购买移动硬盘注意事项
★购买移动硬盘注意事项
1，真假三星移动硬盘
假货比真货的外观还要吸引人？当笔者到三星移动硬盘代理处，将假三星移动硬盘与正品三星移动硬盘做对比的时候，第一感觉确实如此，造假者深诣消费者心理，突出假硬盘盒的外观工艺。

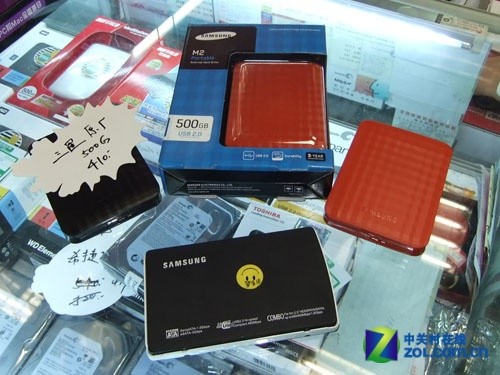

正品三星移动硬盘和假三星硬盘盒对比
正品三星移动硬盘采用工程塑料外壳，拥有精美的外观。而假三星硬盘盒高仿SSK飚王产品，采用金属内壳，外表经过黑色橡胶喷油工艺处理。无论做工材质还是外观，赝品均略胜一筹。
假三星移动硬盘的硬盘
赝品打开外壳当即穿帮，原厂移动硬盘采用的是自有品牌硬盘，而假三星移动硬盘使用的是日立2.5吋硬盘，牛头不对马嘴。
2，真假希捷原厂移动硬盘

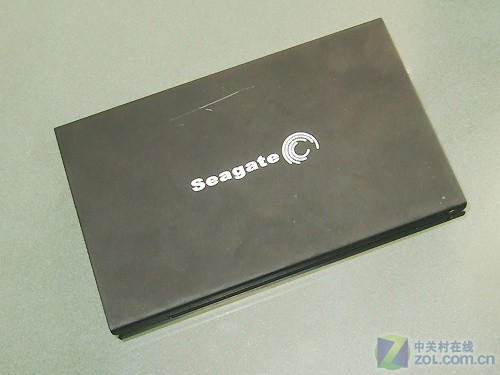

假冒希捷移动硬盘做工粗糙

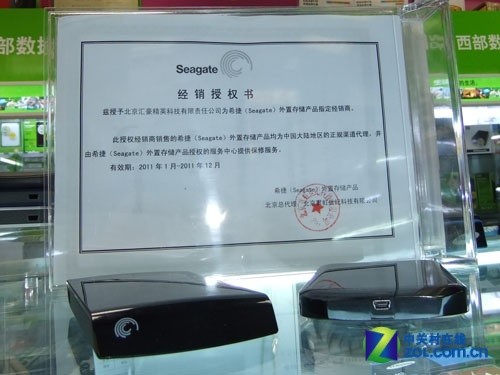

正品希捷销售店面有经销授权书

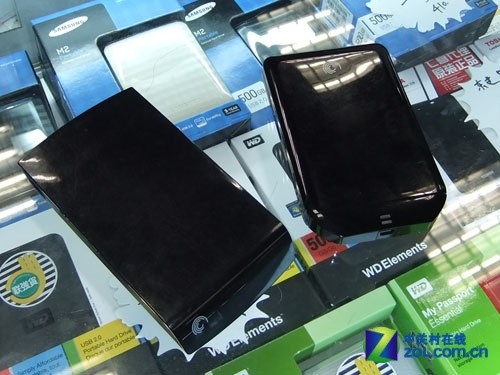

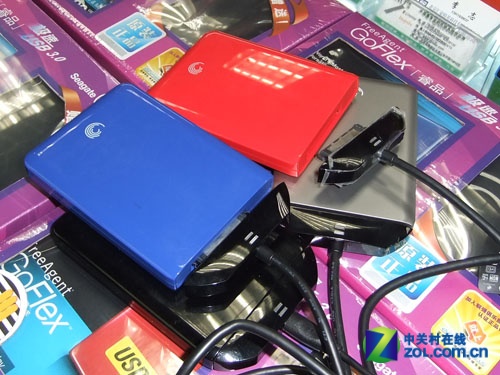

目前市面销售的两个希捷系列产品
采用模块化接口的希捷睿品系列十分容易辨认
目前市面销售的希捷2.5吋移动硬盘有两个系列，一个是左边的睿翼系列，其特点是头目带一定角度的倾斜；领一个是右边的睿品系列，其特点是采用模块化接口，接口是可以更换的。
应对这些的伎俩，笔者对用户有如下几点建议：
● 上网查产品报价 记录多个品牌热门型号备用
用户可到ZOL产品库查询当天报价，搜索自己所需要的移动硬盘尺寸（2.5/3.5吋）、容量（500GB/750GB）、接口（如USB2.0/USB3.0），记录下产品型号，大体知道产品的外观。并且记录多个品牌的热门型号备用
● 坚定自己的选择 勿听商家忽悠
用户坚信自己选择的产品，勿听商家忽悠。商家代理表示消费者索要的产品无货，他可从第三方调货。此时用户打开先前的多个品牌的热门型号备用记录，告之商家代理调货，总有一款有货。
● 砍价适可而止 商家也要吃饭
当前的配件价格已经非常透明，用户可事先货币三家，同一款产品对比哪个商家的价格最低，去哪个。如果恶意杀价，商家则会釜底抽薪，在售后服务商卡壳。
● 付款前验明正身 买后到官方网站查询真伪
用户付款前需仔细查看产品是否与包装盒一致，有无掉包，比如用户所购买的是高档希捷睿品移动硬盘，商家偷换成档次较低的睿翼系列。
原厂移动硬盘都有相应的网站查询真伪，付款后，用户可到指定的网站输入产品号查询产品信息，验证真伪。
下面笔者将就原厂移动硬盘进行拆解，对比组装硬盘盒是否具有优势。
原厂移动硬盘拆解之西数篇
移动硬盘作为现代社会必备的大容量存储数码产品，它分为“原厂/品牌”移动硬盘和组装移动硬盘。在前面笔者为大家分析了假品牌移动硬盘的套数，并对假硬盘盒拆解分析。接下来，笔者将会对原厂移动硬盘和组装移动硬盘盒进行拆解。

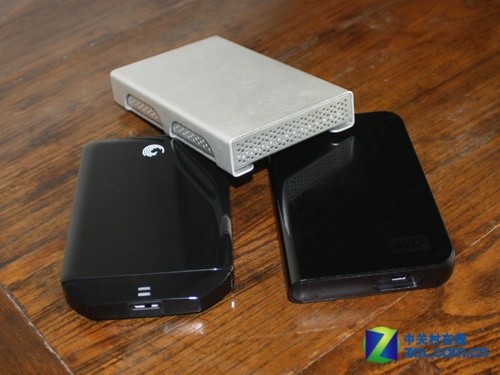

参与本次拆解的“三剑客”
参与本次拆解分析的三个移动硬盘均出自名厂，其中西数320GB和希捷500GB均为原厂移动硬盘。移动硬盘盒则为存储巴士旗下产品。
★原厂移动硬盘拆解之西数篇

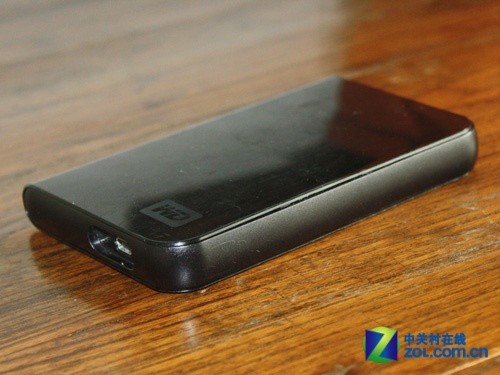

西数320GB原厂移动硬盘
首先登场的是西数320GB原厂移动硬盘，型号为WD3200ME，外观圆润小巧，便于携带。它使用ABS工程塑料外壳，外观圆润小巧，全免螺丝缝合设计，采用为USB2.0 Mini接口。
西数320GB原厂移动硬盘的主要构造成分
西数320GB原厂移动硬盘的拆解非常简单，只需要用“一字口”起子沿边框缝合纹路内切即可。当笔者完全打开该款产品，不得不为它担心，因为它的内部构造非常精简，内部防震设计不到位。

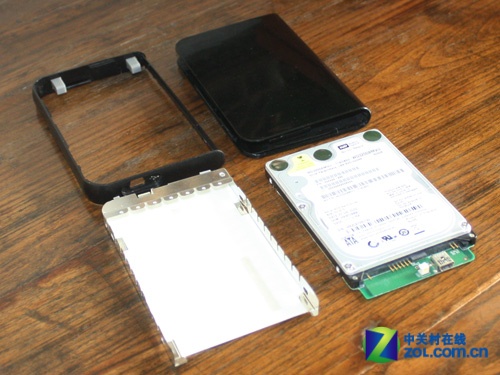

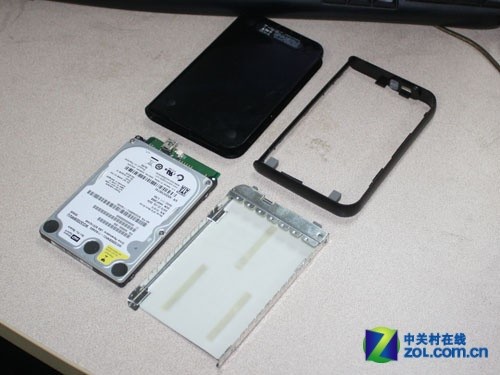

西数320GB原厂移动硬盘的主体架构（点击图片放大）
西数320GB原厂移动硬盘的主体架构只有两个部分，一个是外壳，另一个是边框，两者靠卡扣紧合。西数为了美观，边框采用圆弧设计，内部架构偏软，框架受外力容易变形。
西数320GB原厂移动硬盘的最主要部分
西数320GB原厂移动硬盘采用2.5吋 WD3200BMVU 5400转/320GB笔记本硬盘，为了压缩成本，西数将SATA接口去掉，直接将转接IC芯片焊接在硬盘的PCB板上，将Mini USB接口直接与硬盘接驳。

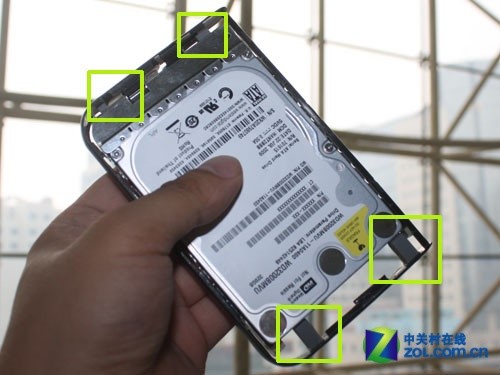

西数320GB原厂移动硬盘的盘托带有防震缓冲垫
西数320GB原厂移动硬盘的边款也带有2个防震缓冲垫
西数为了提高这款产品的防震抗摔性能，设计了四个防震缓冲垫。由于硬盘和盘托是通过四个螺丝上紧，实际成为一体。笔者观察盘托的整体和防震缓冲垫的贴合有缝隙，并不能完全起作用，如果不是用手捏紧，边框和盘托部分轻易解体。
编辑点评：该产品外壳坏了，硬盘可直接取出，连接USB数据线即可使用。其整体做工略有缩水，内部架构简单，框架单薄偏软，受外力容易变形，防震抗衰性能不尽如人意。
原厂移动硬盘拆解之希捷篇
★原厂移动硬盘拆解之希捷篇

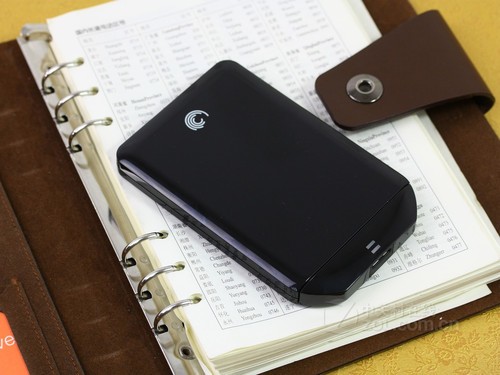

本次拆解的希捷500GB原厂移动硬盘，属于希捷FreeAgent系列硬盘的第三代产品。它使用Momentus 5400.6 500GB笔记本硬盘。该产品采用黑色ABS工程塑料材质，流线形设计，表面经过钢琴烤漆处理，外观典雅大方。

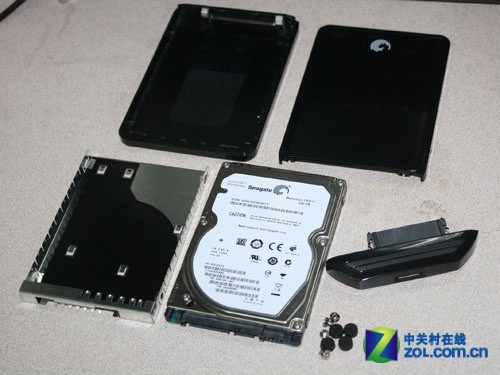

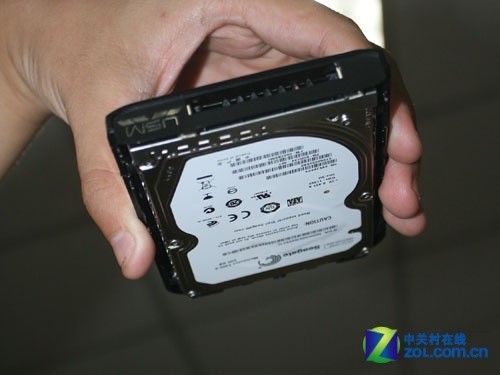

希捷500GB原厂移动硬盘的内部构造
本次拆解的希捷500GB原厂移动硬盘，由于卡扣咬力较强，需要使用巧劲和力气才可将外壳打开。其内部构造并不复杂，大致由上/下两片外壳、盘托、笔记本硬盘、模块化接口组成。其中模块化接口是希捷的创新技术，笔者拆卸的是USB3.0接口模块。

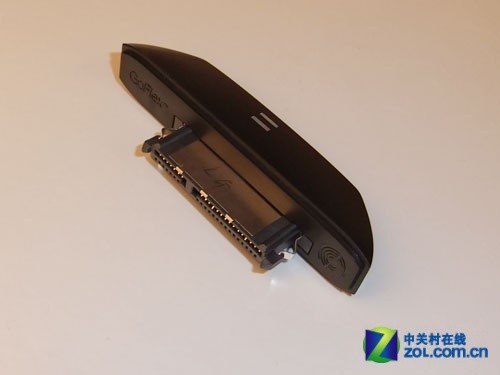

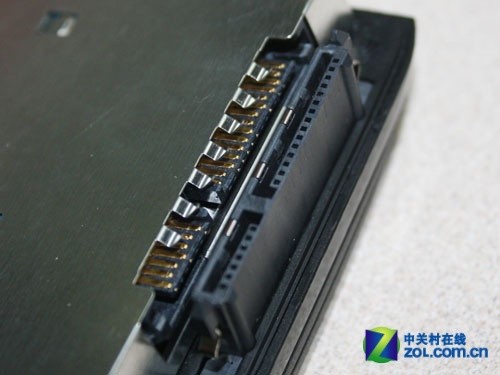

希捷的模块化接口，其接口和SATA通用
希捷模块化接口、“主机的电源线/SATA数据线”与硬盘结合
通过上面4幅图片，我们可以看到希捷模块化接口的神奇之处，它其实是和SATA接口完全通用的。和西数不一样的是，希捷走的是技术创新之路，当我们拔掉模块化接口，可以使用机箱电源和主板的SATA数据线与希捷笔记本硬盘相联。
此外，希捷这款移动硬盘，还可以自由更换eSATA、FireWire 800火线等多种接口模块。

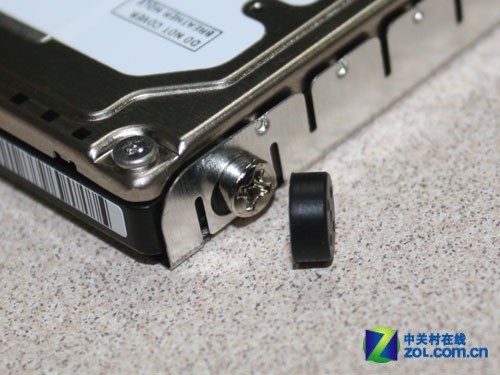

希捷500GB原厂移动硬盘的减震措施特写
希捷500GB原厂移动硬盘减震措施细节
希捷500GB原厂移动硬盘内部结构牢固
希捷500GB原厂移动硬盘和西数一样采用盘体+螺丝固定，但希捷的螺丝采用专门定制，并用橡胶盖帽套在螺丝上，起到减震缓冲作用。此外，在这款移动硬盘上/下，具有这个螺丝的卡槽，与减震螺丝完全吻合，非常牢固，即使将其翻转，也不会掉下来。
编辑点评：希捷500GB原厂移动硬盘采用上下外壳通过卡扣紧合，抓合力较强，且上下受力均匀，除非重力或者较高处摔下，否则不易分裂。虽然希捷的这款产品也存在内部构造简单的特点，但和西数压缩成本的出发点不一样，希捷巧妙的运用模块化接口技术简化了内部架构，将内部的PCB板的成本转移到了模块化接口上。而希捷的模块化接口技术也使得这款移动硬盘增加了重要特色和卖点。
为此，笔者专门对模块化接口进行拆卸，我们一起去看看吧。
玩的就是技术 希捷模块化接口拆解
★玩的就是技术 希捷模块化接口拆解
移动硬盘作为同质化比较严重的产业，正如我们本次拆解原厂移动硬盘和组装移动硬盘可以看出，其内部构造大同小异。不过原厂移动硬盘利用自身技术优势，增加移动硬盘的特色功能和附加值，提高竞争力和性价比。希捷2.5吋FreeAgent GoFlex系列移动硬盘首创“百搭模块化接口”技术，突破以往接口限制，让用户能以多种方式是使用硬盘，不再为接口问题而担心。

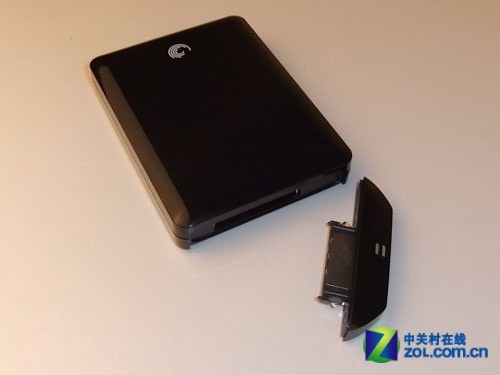

希捷500GB原厂移动硬盘和模块化接口
该产品与任何一根GoFlex连接线或与系统中其它设备搭配使用，用户即可实现硬盘接口的升级，该产品特别设计的可拆卸式模块化接口使传统的存储方式变得更加灵活，同时希捷还提供多种模块化接口可供选择，仅需转换连接线，即可将接口升级到eSATA或FireWire 800。
模块化接口的神奇之处在于，它可与其他2.5吋硬盘接驳
希捷模块化接口与金士顿HyperX 240GB固态硬盘进行接驳试验

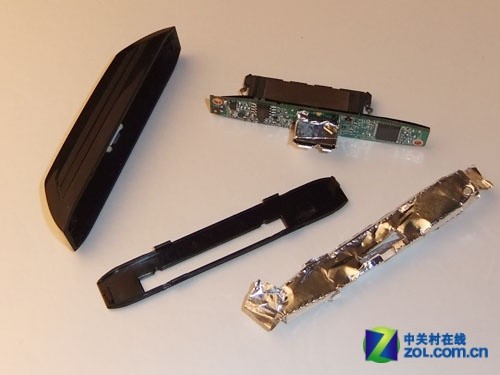

希捷1TB/USB3.0移动硬盘的模块化接口拆解

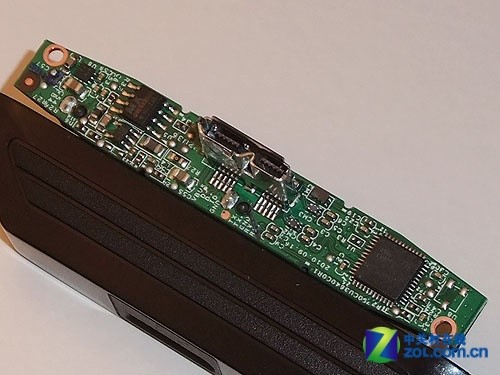

模块化接口的核心部分
笔者拆开保护电路板的铝箔纸，能清楚的看到布满电器元件的模块化接口核心部分，包括最为重要的SATA转USB3.0主控IC。小巧的模块化接口结构简单，轻松化解接口更换的难题。
组装硬盘盒拆解之存储巴士篇
★组装硬盘盒拆解之存储巴士篇
原厂移动硬盘缺少DIY乐趣，且普遍使用5400转硬盘。部分动手能力强的DIY玩家更热衷于使用7200转高性能硬盘，但是7200转硬盘在高转速下增加热量和振动不可小视，因此组装硬盘盒的特点更在于体现拆卸安装的方便和散热性能。下面我们一起去看看品牌硬盘盒的代表厂家－－存储巴士S260硬盘盒。

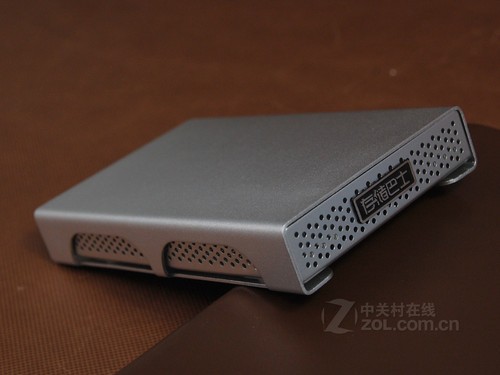

存储巴士2.5英寸S260双接口硬盘盒外观
存储巴士S260硬盘盒具有内/外双层壳体，其中内壳采用冲压工艺的全铝合金属设计，并且外壳整齐有序的布设蜂窝式散热孔，起到良好的通透散热效果；外壳采用锻压一体成型，表面经过磨砂处理。

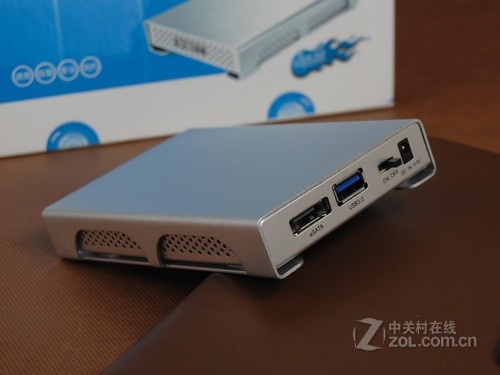

存储巴士2.5英寸S260双接口硬盘盒接口细节
笔者所用的存储巴士S260硬盘盒构造主要由内外两层壳体、PCB电路板，希捷XT 500GB混合笔记本硬盘组成。

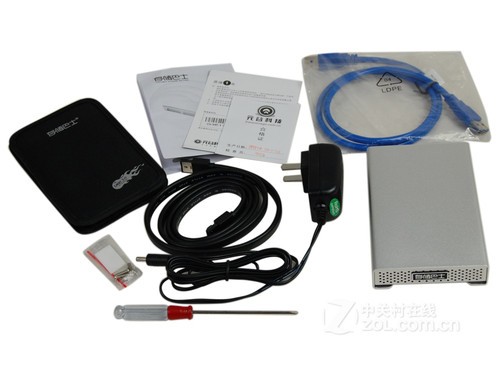

存储巴士2.5英寸S260双接口硬盘盒附件
存储巴士S260硬盘盒采用通用的SATA接口设计，不仅可以使用常规9毫米厚度笔记本硬盘和SSD固态硬盘，还能装下12.5毫米厚度大容量笔记本硬盘，支持1TB超大容量硬盘。

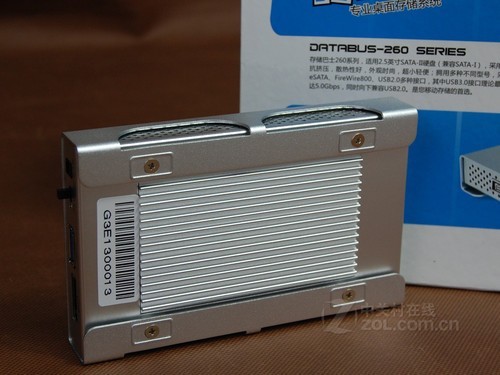

存储巴士2.5英寸S260双接口硬盘盒背面
存储巴士S260硬盘盒的PCB板使用蓝色设计，整体走线清晰明了，PCB电路板的设计和用料都非常考究，保持了存储巴士移动硬盘盒产品一贯的严谨之风。

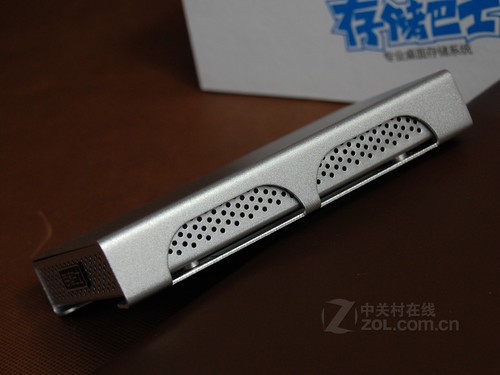

存储巴士2.5英寸S260双接口硬盘盒侧面
这款硬盘的主控芯片采用银灿科技的储存控制器USB 3.0 to SATA桥接芯片IS888系列产品，其内建DC/DC切换式电源转换器，能源转换效率高，运作及微省电，能有效解决散热问题。在性能上读取速度度每秒最高可达210MB以上；写入速度可达140MB以上。
编辑点评：存储巴士S260硬盘盒的内部结构简单，整体做工精良。由于采用冲压工艺的铝合金外壳、PCB大板、饱满的电气元件，因此其制造成本比较高。它适合动手能力强的消费者，可自由更换2.5吋硬盘。
全文总结：原厂未必好 组装更自由
★全文总结：原厂未必好 组装更自由
通过5款移动硬盘产品的拆解分析，假货的缩水做工让人叹为观止，为了节省成本，造假者几乎将能省略的地方全部省略。
西数原厂移动硬盘
西数为了降低原厂移动硬盘的成本，将主控IC和电气零部件整合到硬盘的电路板上，整体架构精简、小巧。
希捷原厂移动硬盘具有多种模块化接口
希捷的移动硬盘产品，则充分发挥创新意识，将主控IC和电气零部件整合进入外置的模块化接口，同时保持硬盘的原有SATA接口，即使不借助模块化接口，用户也可以通过主机的SATA接口进行对接高速传输数据。
原厂产品背后有硬盘厂家强大的技术实力，具有较好的兼容性和可靠性，以及良好的售后服务。但是部分硬盘厂家正是利用消费者看不到内部架构，大打擦边球。它们为了降低成本、追求利润，简化硬盘架构，同时做工缩水。
组装硬盘盒的最大优势：灵活更换硬盘
组装移动硬盘适合具有一定动手能力的用户，具有较强的灵活性，可以自由更换硬盘，在做工和防震措施上，组装产品和较好做工的原厂移动硬盘不相上下。但是组装硬盘盒厂家缺乏硬盘原厂的强大技术实力，尚不具备类似希捷的模块化接口。组装移动硬盘物美价廉，但其硬盘盒质保时间较短，普遍只有1年。
|
原厂移动硬盘 |
组装移动硬盘 |
|
|
尺寸 |
2.5吋 |
2.5吋 |
|
便携性 |
小巧 |
体积/重量略大 |
|
价格 |
较贵 |
较便宜 |
|
做工 |
一般 |
较好 |
|
接口扩展 |
较差 |
较好 |
|
减震防摔 |
差 |
好 |
|
发热 |
较小 |
视所搭载硬盘而定 |
|
兼容性/可靠性 |
较好 |
一般 |
|
质保时间 |
3年 |
1年 |
|
适合人群 |
主流消费群体 |
动手能力较强的Diy玩家 |
备注：原厂移动硬盘从实用角度出发，它们普遍在扩展性不用心，不过也有希捷睿品移动硬盘在扩展性上出类拔萃。
原厂移动硬盘未必好，品质参差不齐，孰优孰劣自在用户心中。组装硬盘盒的架构简单，一般店家都配合安装，但是售后质保1年，尤其是在组装移动硬盘在不稳定电压或者高压电流，或者从高处掉落造成硬盘损毁等意外原因，此时硬盘售后扯皮相当麻烦。消费者可根据实际需要购买相应产品。
