一、背景

随着互联网的快速发展、需求频繁变更、内容数量的俱增、时间的持续增长，图片数量也会越来越多。在实际需求中，会出现在若干个页面或同一个页面不同位置，展示同一条信息以及其缩略图。在这时，如果使用 CSS 控制图片显示的大小，对于那些与该位置不成比例的图片，缩小后就会出现图片变形。也不可能让编辑人员，对所有的图片进行 PS，这时候就产生了强烈的自动化裁剪、缩放图片的需求，来适应不同规格的缩略图。

Nginx 虽然有自带的 image filter module 也能实现此功能，但是有弊端：

image filter module 使用的是 GD，GD 性能、效率、处理后的图片质量不如 GraphicsMagick

image filter module 没法真正生成裁剪/缩放后的图片，而是通过 Nginx 直接输出的，这样每次请求或缓存过期后都需要重新裁剪/缩放，这样无疑会增加 Nginx 负担

二、系统环境

1.操作系统

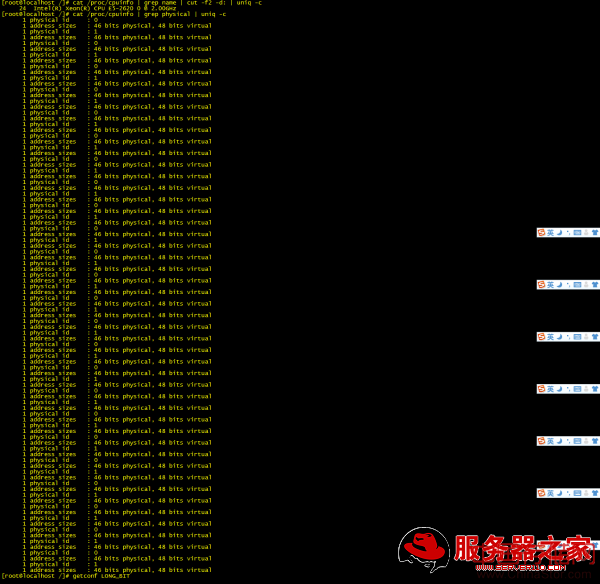

2.CPU

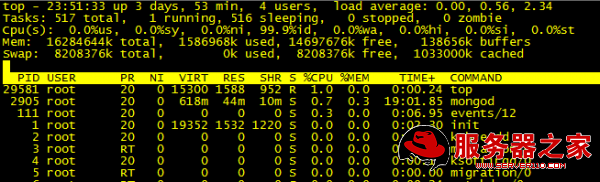

3.内存

4.磁盘及分区

三、软件准备

Tengine：https://github.com/alibaba/tengine

Lua：http://www.lua.org/ftp/

LuaJIT: http://luajit.org/download.html

libjpeg、libjpeg-devel

libpng、libpng-devel

giflib、giflib-devel

freetype、freetype-devel

GraphicsMagick：http://sourceforge.net/projects/graphicsmagick/files/graphicsmagick/

四、软件安装

1.readline&readline-devel(Lua 所需)

yum install readline

yum install readline-devel

2.Lua

进入 Lua 源码目录

make 会提示类似以下信息：

make

make PLATFORM(例如你的操作系统是Linux，就执行：make linux，如果是 FreeBSD，就执行：make freebsd)

make linux

make install

3.LuaJIT

make

make install

4.Tengine

进入 Tengine 源码目录

./configure --prefix=/usr/local/Tengine --dso-path=/usr/local/Tengine/modules --with-http_realip_module --with-http_gzip_static_module --with-http_stub_status_module --with-http_concat_module --with-http_lua_module --with-openssl=/usr/local/src/openssl-1.0.1e --with-zlib=/usr/local/src/zlib-1.2.8 --http-proxy-temp-path=/var/tmp/Tengine/proxy_temp --http-fastcgi-temp-path=/var/tmp/Tengine/fastcgi_temp --http-uwsgi-temp-path=/var/tmp/Tengine/uwsgi_temp --http-scgi-temp-path=/var/tmp/Tengine/cgi_temp --http-client-body-temp-path=/var/tmp/Tengine/client_body_temp --http-log-path=/var/log/Tengine/access.log --error-log-path=/var/log/Tengine/error.log

make

make install

红色加粗是关键部分，其余为我的其它配置，不是该问题讨论范围之内

如果报有下面错误

src/http/modules/lua/ngx_http_lua_log.c: 在函数'ngx_http_lua_ngx_log'中:

src/http/modules/lua/ngx_http_lua_log.c:40: 错误：'LUA_GLOBALSINDEX'未声明(在此函数内第一次使用)

src/http/modules/lua/ngx_http_lua_log.c:40: 错误：(即使在一个函数内多次出现，每个未声明的标识符在其

src/http/modules/lua/ngx_http_lua_log.c:40: 错误：所在的函数内也只报告一次。)

src/http/modules/lua/ngx_http_lua_log.c: 在函数'ngx_http_lua_print'中:

src/http/modules/lua/ngx_http_lua_log.c:81: 错误：'LUA_GLOBALSINDEX'未声明(在此函数内第一次使用)

时，是因为使用了不兼容的 Lua 的头文件，configure 需要加上

--with-ld-opt="-Wl,-rpath,$LUAJIT_LIB"

或者

--with-luajit-inc=PATH set LuaJIT headers path (where lua.h/lauxlib.h/... are located)

--with-luajit-lib=PATH set LuaJIT library path (where libluajit-5.1.{a,so} are located)

5.libjpeg、libjpeg-devel

yum install libjpeg

yum install libjpeg-devel

6.libpng、libpng-devel

yum install libpng

yum install libpng-devel

7.giflib、giflib-devel

yum install giflib

yum install giflib-devel

8.freetype、freetype-devel

yum install freetype

yum install freetype-devel

9.GraphicsMagick

./configure --prefix=/usr/local/GraphicsMagick

make

make install

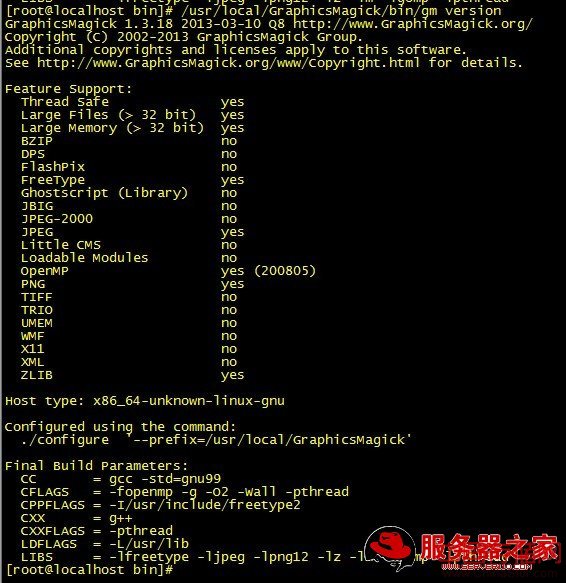

执行

/usr/local/GraphicsMagick/bin/gm version

如果得到

则，说明安装成功！！！

五、脚本编写

local command = "/usr/local/GraphicsMagick/bin/gm convert " .. ngx.var.request_filepath .. " -resize " .. ngx.var.width .. "x" .. ngx.var.height .. " +profile "*" " .. ngx.var.request_filepath .. "_" .. ngx.var.width .. "x" .. ngx.var.height .. ".j".. ngx.var.ext; // 调用 GraphicsMagick 进行图片转换，相关信息查看 GraphicsMagick 帮助文档

os.execute(command); // 执行裁剪命令

ngx.exec(ngx.var.request_uri); // 输出裁剪后的图片

// ngx.var.request_filepath、ngx.var.width、ngx.var.height 即 Nginx location 中设置的变量

六、配置

#group web;

user web;

worker_processes 12;

error_log /var/log/Tengine/error.log;

#error_log logs/error.log notice;

#error_log logs/error.log info;

pid /var/run/nginx.pid;

events {

use epoll;

worker_connections 1024;

}

http {

include mime.types;

default_type html/html;

charset UTF-8;

log_format main '$remote_addr - $remote_user [$time_local] "$request" '

'$status $body_bytes_sent "$http_referer" '

'"$http_user_agent" "$http_x_forwarded_for"';

access_log /var/log/Tengine/access.log main;

sendfile on;

#tcp_nopush on;

#keepalive_timeout 0;

keepalive_timeout 65;

client_max_body_size 10M;

gzip on;

gzip_min_length 1k;

gzip_buffers 5 12k;

gzip_http_version 1.0;

gzip_comp_level 2;

gzip_vary on;

gzip_types text/plain text/css text/xml application/xml application/atom+xml application/rss+xml application/xhtml+xml application/xml-dtd image/gif image/jpeg image/png ima

ge/x-icon image/bmp image/x-ms-bmp text/javascript application/x-javascript;

include "vhosts.conf";

}

server {

listen 80;

server_name hostname;

location / {

root /document_root; # 站点根目录

expires 1h; # 缓存时间

add_header Cache-Control max-age=3600; # 缓存时间

access_log /var/log/Tengine/host_access.log;

}

# 如果 url 格式如：xxxx.gif_数字x数字.gif

location ~* ^(.+.(jpg|jpeg|gif|png))_(d+)+x(d+)+.(jpg|jpeg|gif|png)$ {

root /document_root; # 这里必须设置，否则根目录，即 $document_root 会是 Nginx 默认的 Nginx Root/html，在 Lua 中会得不到期望的值

if (!-f $request_filename) { # 如果文件不存在时才需要裁剪

add_header X-Powered-By 'Lua GraphicsMagick'; # 此 HTTP Header 无实际意义，用于测试

add_header file-path $request_filename;# 此 HTTP Header 无实际意义，用于测试

lua_code_cache off; # 在编写外部 Lua 脚本时，设置为 off Nginx 不会缓存 Lua，方便调试

set $request_filepath /document_root/$1; # 设置原始图片路径，如：/document_root/1.gif

set $width $3; # 设置裁剪/缩放的宽度

set $height $4; # 设置裁剪/缩放的高度

set $ext $5; # 图片文件格式后缀

content_by_lua_file /document_root/ImageResizer.lua; # 加载外部 Lua 文件

}

七、测试

1. 测试脚本(Lua，修改一下 /document_root/ImageResizer.lua 在做测试时生成随机图片)

local command = "/usr/local/GraphicsMagick/bin/gm convert " .. ngx.var.request_filepath .. " -resize " .. ngx.var.width .. "x" .. ngx.var.height .. " +profile "*" " .. ngx.var.request_filepath .. "_" .. math.random(0, 100000000) .. ngx.var.width .. "x" .. ngx.var.height .. ".".. ngx.var.ext;

os.execute(command);

ngx.exec(ngx.var.request_uri);

2.测试网络环境：局域网

3.测试工具： Apache AB

4.测试方法：

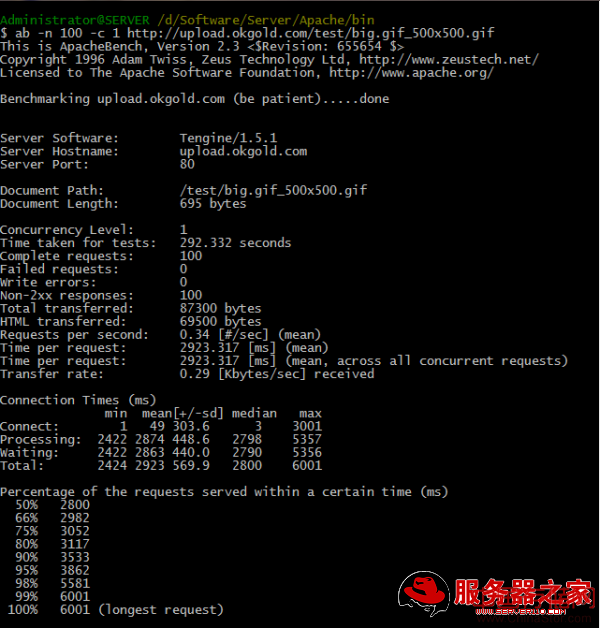

ab -n 100 -c 1 image_url

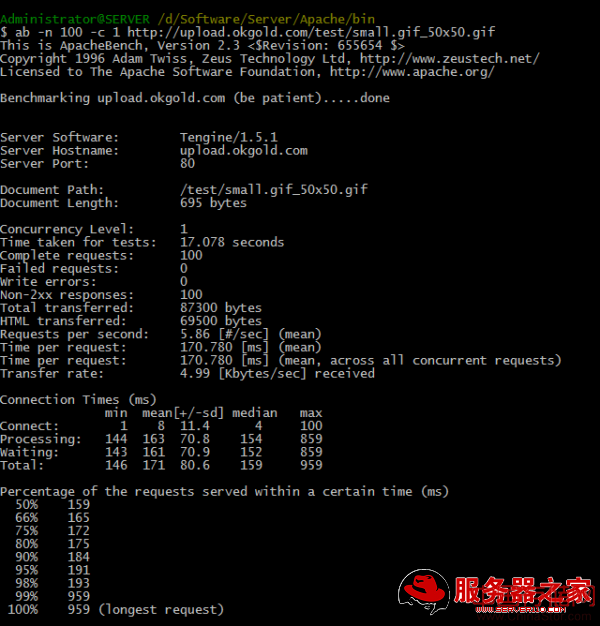

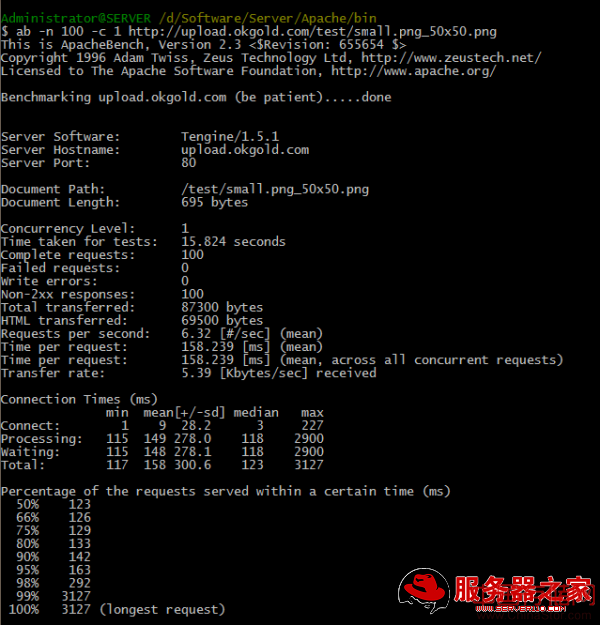

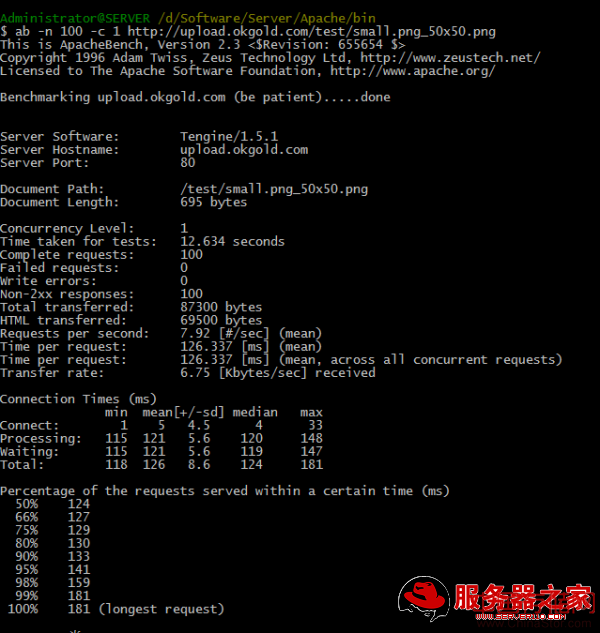

5.测试结果(哎！前前后后、断断续续测试+整理内容，花了四五个小时)

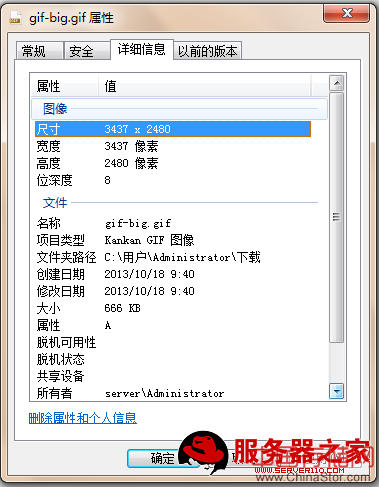

A、GIF (大图)
