城域双活容灾方案

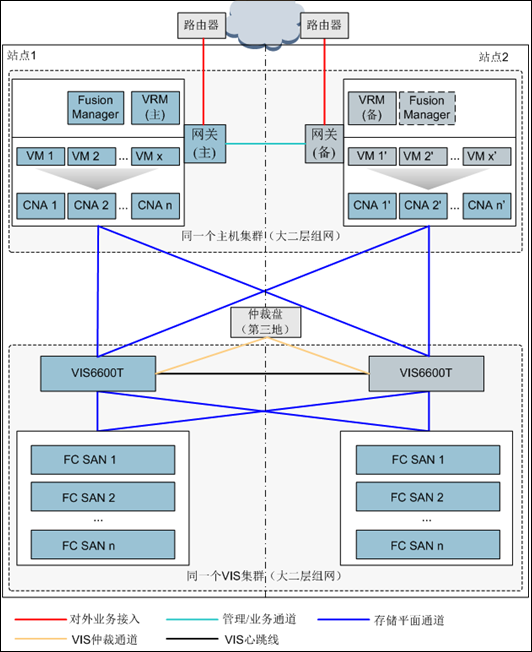

城域双活容灾是指在相距较远的两地建立两个站点，站点间使用华为VIS6600T产品的镜像功能，配合FusionCompute的虚拟机HA功能和DRS功能实现的容灾方案。城域双活容灾方案中，两个站点可同时作为生产站点对外提供业务，同时作为对端站点的容灾站点实现自动灾难倒换。方案逻辑组成如下图所示：
说明：
- 上图中以一个站点为例，用户可根据实际业务需求规划多个站点。多站点部署时，组网方案在此基础上进行叠加。
- 上图中以部分业务（VM1~VMx）部署在站点1为例进行说明。实际情况下，部分业务也可能部署在站点2，则站点1为容灾站点，与上图中所示的容灾方案类似。
|
主机集群 |
独立的、可以进行双活容灾的主机系统的集合，在同一个主机集群内，虚拟机可实现HA。在本容灾方案中，需要将同一个主机集群中的主机分别部署在生产站点和容灾站点。 |
|
VIS6600T集群 |
独立的、可以进行双活容灾的VIS6600T系统的集合，虚拟机可以在生产站点和容灾站点访问VIS6600T集群的存储资源，VIS6600T节点提供存储设备访问管理，对外不体现底层的存储设备。在本容灾方案中，需要将同一个VIS集群中的VIS设备分别部署在生产站点和容灾站点。 一个VIS6600T集群最多包含四套VIS6600T设备。则在本容灾方案中，一个VIS6600T集群中，生产站点（或容灾站点）最多能部署两套VIS6600T设备。 |
|
容灾主机组 |
对应FusionCompute DRS调度规则中的主机组。 |
|
容灾虚拟机组 |
对应FusionCompute DRS调度规则中的虚拟机组。 FusionCompute DRS调度规则可指定容灾虚拟机可迁移的主机范围（即主机组）。 |
|
仲裁盘 |
指对VIS6600T设备进行主备仲裁时使用的逻辑盘。为了提高可靠性，建议仲裁盘部署在第三地的存储阵列上，通常需要部署三块盘。 |
|
大二层组网 |
为满足虚拟机迁移等业务，在相隔较远的两地依赖特定的大二层网络技术建立的同属于一个二层网络的系统。 |
与FusionCompute非容灾场景下的部署方式不同的是，主机通过VIS6600T接入存储，而非直接接入FC SAN。城域双活容灾方案可以对虚拟机和存储进行容灾。
- 虚拟机容灾：通过大二层组网实现跨站点的主机同集群部署，进而使用FusionCompute的虚拟机HA功能和DRS功能，实现虚拟机的跨站点容灾。
- 存储容灾：通过部署VIS6600T，使用大二层组网实现跨站点的VIS6600T集群部署，进而使用VIS6600T的镜像功能，实现数据镜像和容灾。
为了减少时延和保证性能，主机、VIS6600T、FC SAN间（存储平面）通过光纤连接。主机需要配置FC HBA卡，存储平面交换机需要使用FC交换机。
应用场景
城域双活容灾方案适用于对RPO和RTO要求较高的场景。
- 需要实现跨数据中心业务负荷分担，业务零中断地调度资源时。
- 站点中部分或全部业务（网络、存储、主机）故障，都需要尽快恢复业务时。
- 容灾的两个数据中心拥有满足要求的高速、低时延的链路条件。
- 生产站点和容灾站点的距离超过100公里。
- 容灾恢复涉及大量VM，需要大量的或复杂的人工干预时。
- 要求可测试的RTO保证时。
