现状与需求
当前现状

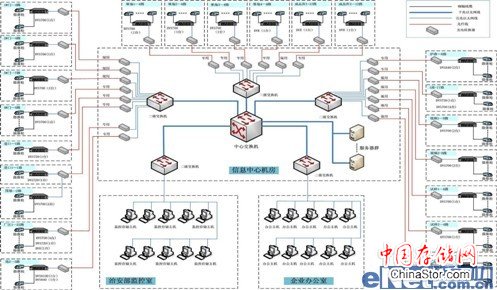

某厂视频监控网络主要是用于厂区内各个重要岗位的治安防范，从整体视频监控流程上来，大致可以分为前端摄像枪，前端视频处理设备，传输设备，终端设备四个部分。总体架构拓扑图如下：
现状分析
(1)录像存储方式风险度高，目前所有的视频监控录像是各自分散存储在十多台家用性PC上边，所提供的存储介质为桌面应用级别的硬盘，面对7 X 24 小时的连续存储强度，往往不能胜任;而且所有的录像数据都存放在单个的硬盘上，一旦硬盘发生损坏或操作系统发生故障，所有录像数据将很难恢复。
(2)录像存储空间不足，对于企业来讲长期保存录像证据是保证事故发生后调查事件有力的佐证，对于一般监控区域基本要求达到30天以上，对于重要的监控范围甚至需要保存半年以上的录像数据或永久性备份。由于使用普通PC本地存储，可存储的空间有限，导致存储的时间远远无法达到，甚至出现为达到延长录像存储时间目的，采用降低录像分辨率来存储录像，使录像效果大打折扣。
(3)视频监控管理分散，未形成统一的监控中心体系，使企业的治安监控网络无法形成一个整体网络，导致在监控管理中出现查找麻烦，调度不及时，录像存储分散等多种问题产生。
用户需求
(1)提高视频数据的保存安全性，采用专业的存储技术，保证数据存储的可靠性，即使发生部分硬盘损坏的情况，整体视频数据仍然可以保持完整性。
(2)满足现有143路视频数据最少可保存30天以上，部分数据可保存60天以上，并且有足够的空间备份重要的视频数据，并具有良好的后期扩容性，可满足更多路视频数据存储的需要。
(3)建立集中统一的视频监控平台，实现集中监控，集中存储，集中查看的视频监控核心的作用。
(4)在影响范围小，实施快捷的前提下，实现前端视频网络与后端监控室的直接连接，将治安网络和办公网络独立开来。
技术方案
总体设计方案
参照用户现状与需求，依据方案设计的目标与原则，本方案将对治安监控系统中的录像存储，监控核心平台，治安专网以及前端编码设备做相应的改进与升级。
存储系统设计

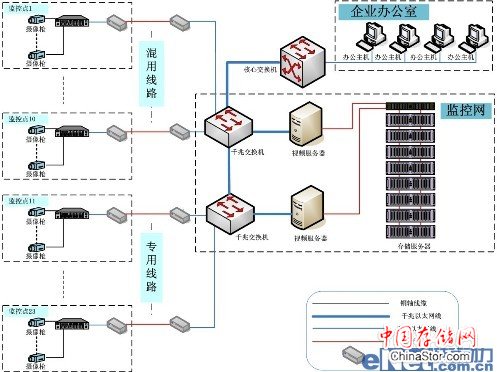

由于本项目对视频监控的数据量是比较巨大的，而且对数据的保存安全要求较高，所以将视频数据保存在PC主机硬盘上的方式，已经不适用于当前大型的视频监控网络使用。基于成本，性能，容量，环境实施简易性等多方面考量，最后选择采用FC SAN架构的集中式存储方案。整体示意图如下：
录像存储容量设计
目前主流的视频监控录像码率为2Mb/s,目前根据所使用的摄像头有143路,最少需要保存30天以上计算，根据以下公式：
143路30天的数据量≈143*30*2M*60*60*24/8/1024=90TB
此外根据需求还需要有部分的摄像画面需要多保存30天，以30路计算：
30*30*2M*60*60*24/8/1024=19TB
总共所需容量为：90TB+19TB=109TB
处于数据集中统一存储的设计原则，并考虑后后期还会上大量路数的视频监控头，因此对于存储阵列的要求在一套存储服务器系统中，可以提供109T以上存储容量，并且可以扩展到200TB以上。
集中监控平台设计

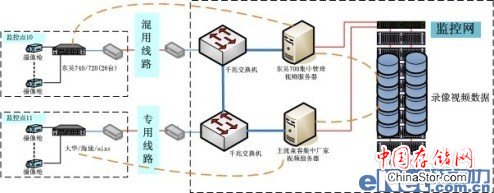

打造集中统一的视频监控平台，使用少数几台服务器来替代现有的多台PC监控录像的架构。做到集中监控、集中录像、统一调度的视频监控平台核心架构。如下图所示：
