浪潮存储容灾解决方案剖析

2010-07-28 13:13:01 来源:中国存储网

中国IDC产业联盟讯 随着社会信息化建设的日益完善,各行各业也逐步的在实现办公运营的信息化和数字化,记载着企业业务正常运转的大量重要数据被存放在存储终端中,这些重要数据记载着公司的系统文件、管理信息、技术文件和来往财务帐目,这些数据的丢失或损坏,对企业而言,将导致不可估量的毁灭性后果。一份来自美国的调查报告显示,在发生灾难性数据损坏之后,只有6%的公司可以在数据丢失后生存下来,43%的公司将会彻底关门,51%的公司会在两年之内消失,企业容灾建设刻不容缓。

  挑战分析:压力与成本并存

现代企业的特点要求IT系统更贴近业务,更适应相关领域的需求,更关注IT投入的经济效益。许多企业在创建初期为了获取更高的利润,会努力追求降低运营成本、提高企业效率,包括在单一生产办公地点集中几乎所有的计算机应用系统和数据存储。用数据库来打比方,就像在一个关系型数据库中,通过数据规范化,减少冗余,提高效率。一个理想的数据库刚好保存信息一次,使用信息的每一个过程都会使用同一个最新副本。然而,这样的企业在IT信息系统和数据集中的环境中潜在的瓶颈和单点故障也被集中起来。如此刚性的企业一旦遇到突如其来的天灾和意外(硬件故障、人为原因),其重要的运行系统、财务数据和供应链管理等就会失效损坏,造成无可挽回的损失,企业的生存就会受到威胁。

  系统规划:效能与成本兼顾

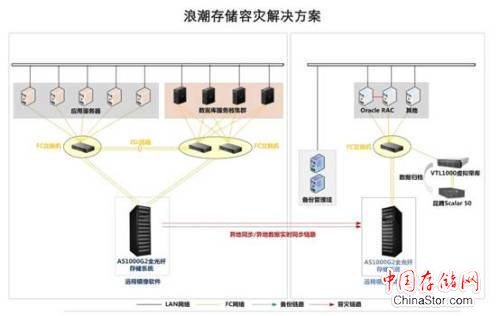

浪潮存储认为,基于对客户需求的准确分析,通过定制化解决方案的规划和实施,完全可以帮助用户满足在存储效能以及安全性上的需求,同时又能最大限度的帮助用户在存储体系构建上的投入成本。具体方案拓扑如下:

浪潮配置了世界领先的AS1000全光纤存储系统。这个面向高端应用的存储系统,主机通道采用主流的4Gb FC技术,磁盘通道同时支持4Gb FC以及SATA,用户可以根据需求灵活配置。AS1000最多可以提供超过200TB的存储容量,这不仅能够满足网络中心现有的存储需求,同时也能满足未来相当一段时间内的系统扩展需求。此外,AS1000的动态容量扩展和动态卷扩展功能保证各应用服务器空间的在线平滑扩展,保证业务的在线高可用性。

为了保障数据中心系统的高可用性,整个方案采用了双交换机配置,即存储系统分别通过两台交换机和前端应用服务器链接,形成冗余链路,这样便确保了不会因为其中一条链路出现问题而影响整个业务系统的运行。

采用SAN存储结构,虽然初次投入相对较高,由于设备使用效率的大大提高、日常使用和维护成本的有效降低和备份成本的减少,长期来看,这个系统有着很高的性价比。有数据显示:三年期内,一个2TB 系统的SAN方案在费用上要比同等规模的DAS方案节省55%~60%。

  容灾建设:易用部署保障系统高可用

浪潮认为,对于信息系统依赖度高的企业来说,其容灾系统的构建需要基于业务系统,构建一个实时的异地容灾方案。

如拓扑所示,在异地机房中,浪潮重新放置了一台AS1000光纤存储系统,其配置和生产机房的AS1000完全一样。然后通过双链路光纤连接到FC核心交换机上,组成一个大的高速FC Fabric光纤网络,从而实现两台AS1000之间、两台AS1000与核心应用服务器之间的互通。

在生产中心和容灾中心的AS1000存储系统上,都配置了MirrorView数据镜像复制软件,采用同步方式对业务数据实施同步,对于生产数据的每次写操作必须得到另一台光纤存储系统的写确认之后,才认为操作成功,从而保障两台存储系统上数据的高度一致。当本地生产数据遭到意外发生毁灭性灾难后,在另一镜像盘阵上仍有一份完整的生产数据拷贝,从而保证生产数据的安全和完整。

由于MirrorView是一种基于存储的软件,在运行过程中,不会占用任何的服务器系统资源;同时,由于在后台运行,该程序对于所有的服务器或者应用程序都是透明的,能够为所有链接到AS1000存储系统上服务器平台和操作系统提供相同的信息保护服务。

此外,在灾备中心浪潮还配置了两台光纤磁带库设备,通过光纤交换机和AS1000存储系统链接,这样便可以实现对于重要数据的随时备份,做到容灾、备份两不误。
