七、Cacti插件

Cacti插件是对cacti的扩展。

要使用cacti插件必须先扩展cacti架构，来支持插件。

1.安装cacti插件架构扩展

下载地址：http://cactiusers.org/downloads/patches/

当前版本是V1.1，是专门针对cacti V0.8.6设计的。

1）.解压下载的tar包，你会得到一个cacti-plugin-arch目录

# tar –zxvf cacti-plugin-arch.tar.gz

# cd cacti-plugin-arch

# ls

2）.有两中方法来安装cacti的插件架构扩展，第一种方法是使用patch文件，patch文件包含了原始文件与修改后文件的不同之处，所以可以使用patch文件来得到新的文件。第二种方法是使用pre-patched文件进行直接覆盖，将与cacti相对应版本的files-0.8.6*目录下的文件直接拷贝到cacti目录下进行覆盖。在此选择使用patch文件进行安装（这也是官网推荐的方法）。将与cacti相应版本的cacti-pligin-0.8.6*.diff文件拷贝到cacti目录下，然后使用patch命令进行安装。

# cp cacti-plugin-0.8.6j.diff /usr/local/apache/htdocs/cacti

//备份cacti目录，以备插件扩展安装失败后能恢复到原状态

# cd /usr/local/apache/htdocs

# cp –r cacti ./cacti.bak

# cd ./cacti

//首先使用以下命令进行测试

# patch -p1 -N --dry-run < cacti-plugin-0.8.6j.diff

//以上命令成功后，使用以下命令进行安装

# patch -p1 -N < cacti-plugin-0.8.6j.diff

3）.安装后配置，首先查看你的cacti配置文件，看cacti相关的数据库信息是否被覆盖，如果被覆盖请直接从备份中拷贝一份到配置文件目录。

# cp ../include/config.php ./include/config.php

打开cacti配置文件，找到以下选项

$config['url_path'] = "/";

如过你的cacti能够在浏览器中使用以下方法直接访问，则不用修改cacti配置文件。

http://www.youdomain.com 或

http://cacti机器ip

如果cacti在浏览器中使用以下方法直接访问，

http://www.youdomain.com/cacti 或

http://cacti机器ip/cacti

则$config['url_path'] = "/";必须被修改为$config['url_path'] = "/cacti/";

注意前后的/不能丢。

到此cacti插件结构的扩展完成，现在可以下载并安装你需要的cacti插件了。

2.安装插件

插件的安装、升级、移除是很容易的，在安装插件前你必须以确保安装了cacti插件结构扩展。

1）.下载插件，在此以Monitor插件为例。

Monitor插件下载地址：http://cactiusers.org/downloads/

解压下载的tar包。

# tar -zvcf monitor-0.7.tar.gz

解压后你会得到一个monitor目录。

2）.安装Monitor，只需要将monitor目录拷贝到cacti/plugins/目录下即可。如果是升级安装，只需要完全覆盖原monitor目录即可。

3）.激活monitor插件，修改cacti配置文件（cacti目录下的include/config.php）。在配置中查找$plugins = array();行，在此行下面加入：

$plugins[] = 'monitor';

注意：上面monitor的名字必须与cacti/plugins/目录下插件目录的名字相同。

4）.有些插件需要进行额外的配置，请根据插件的安装文档进行配置，在此略述。

5）.移除插件时只要修改cacti配置文件，注释掉与插件相关的行即可。

如：

//$plugins[] = 'monitor';

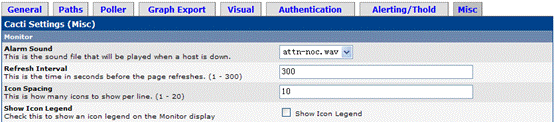

6）.在console选项卡下，点击左侧菜单中的Settings链接，在右侧出现的web页中点击Misc选项卡来配置Monitor插件。

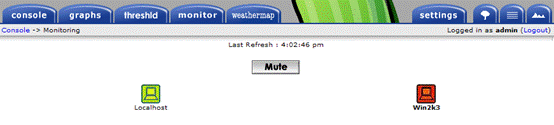

以下所看到的是Monitor选项卡下所监控的机器状态。当有机器Down掉后，相应机器图标将由绿色变成红色，并发出声音进行报警。

3.安装Threshold插件

v0.3.5.1版下载地址：http://download.cactiusers.org/downloads/thold.gzip

v0.3.5.1版为当前最新版本，此版本在cacti V0.8.6j上安装时有问题，提示一些函数找不到，所以在此使用v0.3.4版。

v0.34版下载地址：http://cactiusers.net/downloads/plugins/thold-0.3.4.tar.gz

1）. 安装Threshold插件，只需将解压出来的Thold目录拷贝到cacti/plugins/目录下，并修改cacti配置文件（cacti目录下的include/config.php）。在配置中查找$plugins = array();行，在此行下面加入：

$plugins[] = 'thold';

刷新cacti首页，你将看到多出来一个Threshld选项卡。

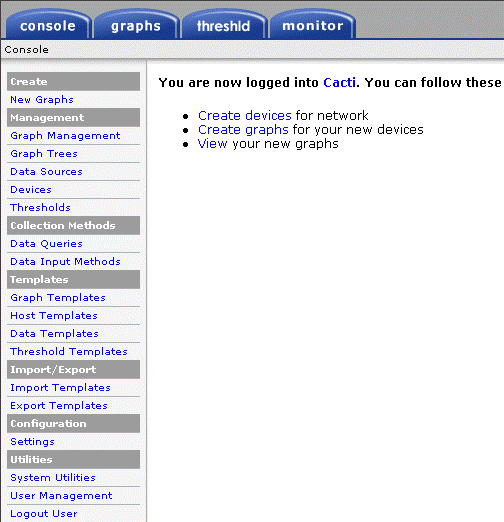

下图是添加Threshold插件和Monitor插件后的cacti界面：

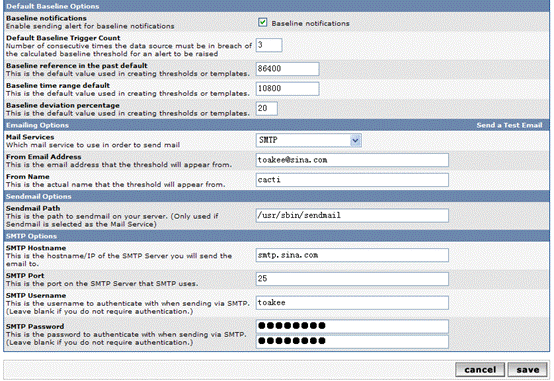

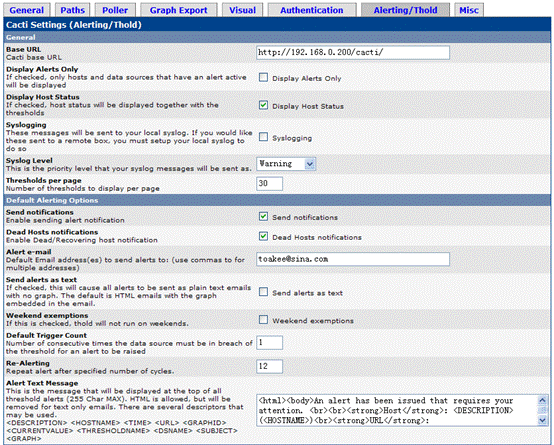

选中console选项卡，在左侧菜单中点击Settings，然后点击Alerting/Thold选项卡，来设置Threshold插件。


设置完成后在console选项卡下左侧菜单中点击Threshold Templates 。

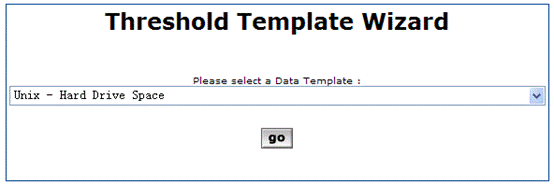

点击Add按钮来添加一个Threshold模板。


在此，以添加一个监控硬盘空间的Threshold模板为例。

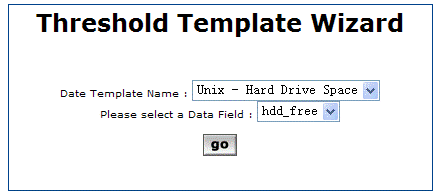

在Data Field下拉框中选择hdd_free,然后点击go按钮。

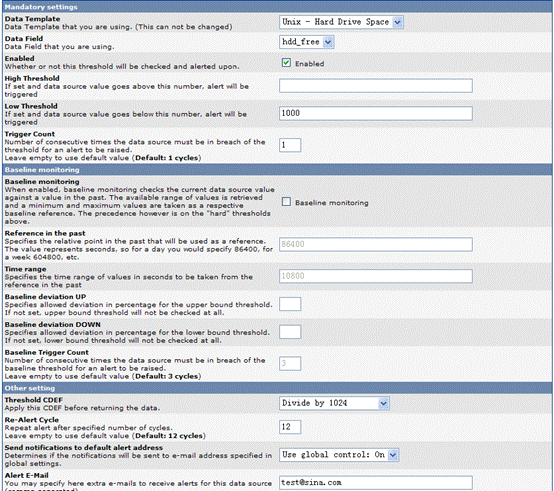

填写以下信息，在Low Threshold文本框中填入1000，意思是当剩余的硬盘空间小于1000M时，发送邮件报警。在Threshold CDEF下拉框选择Divide by 1024，填入警报邮箱，完成Threshold模板的添加。


应用刚才创建的Threshold模板。在console选项卡下点击Devices，选择要应用此模板的Host，点击最上面的Create Graphs for this Host链接，然后点击Auto-create thresholds链接来应用刚创建的Threshold模板。

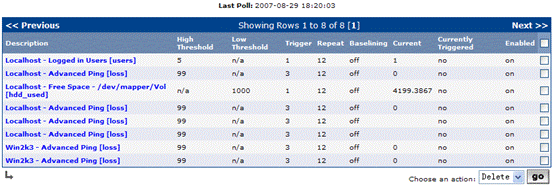

设置完成后在console选项卡下左侧菜单中点击Thresholds 。

在此可以管理已创建的警报。

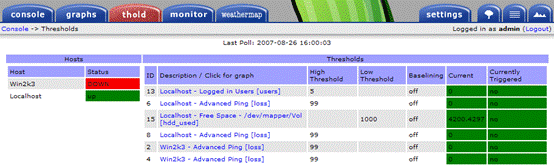

点击threshld选项卡可以查看警报的触发情况。

4.其它插件

其它插件可到http://cactiusers.org/downloads/自行下载安装，在此只略述一二。

1）.Discovery：This plugin adds the ability to auto-discover devices on a subnet that are not monitored by Cacti and and tells you if they are SNMP enabled.

2）. Flowviewer：A simple viewer for viewing reports based on data from flows created by Netflow.

3）.Settings：This plugin houses common settings and functions used by different plugins.

4）.Network Weathermap:这是一个比较复杂的cacti插件，他需要GD库的支持，可以参照cacti的安装小节来支持GD库。使用它可以画出漂亮的网络状况图。

官网说明：http://www.network-weathermap.com/node/79

下载地址：http://www.network-weathermap.com/download

安装方法：

http://www.network-weathermap.com/manual/0.92/pages/install-cacti-editor.html

八、参考

Cacti官网：http://www.cacti.net/index.php

Cacti官网论坛：http://forums.cacti.net/

Cacti文档：http://docs.cacti.net/

Cacti插件：http://cactiusers.org/index.php
