从PATA到USB 3.0 细数SSD固态硬盘接口技术-上篇

2011-07-25 22:02:48 来源:泡泡网

在蓄积了很多年之后,SSD已经在准备谱写它的辉煌,在速度、安全、噪音、功耗、重量等方面的能力,让其拥有了不可替代的优势,今天我们一起来介绍一下固态硬盘(Solid State Drive;SSD)的诸多接口种类,从早至今,SSD固态硬盘的接口主要包括PATA 、SATA 、PCIe 与USB3.0。

首先要提到的就是SSD最早期的接口PATA,使用这个接口当然是为了与当时的硬盘接口相吻合,以方便SSD主攻PC市场,让消费者也更容易接受SSD,使用并发现其速度上的优势。

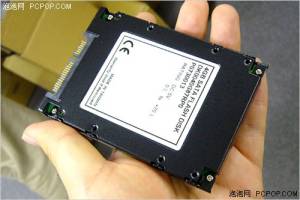

SSD最早期的接口:PATA接口

聚焦SSD:固态硬盘各类接口技术大集合

不过就如同PATA消失在硬盘上一样,该接口的诸多限制已经难满足PC要求,该接口优点为便宜、容易使用且兼容性高,不过受限于接口特性,传输速度并不快,最高仅达133MB/s,当时的硬盘来说是个限制,更不用说追求高速的SSD了。

所以这个读取效能不足并诸多限制的PATA接口便很快的消失在了SSD接口上,而是采用的其接替品SATA接口。


所以这个读取效能不足并诸多限制的PATA接口便很快的消失在了SSD接口上,而是采用的其接替品SATA接口。

PATA接口的接替品:SATA接口

SATA接口则为解决PATA接口缺失而设计,其讯号线接脚仅7-pin,可将干扰降至最低,宽度也能大幅降至1公分以下,有利机壳的散热,另外,SATA采点对点串行的方式传送讯号,每1条信道只支持1个装置,因此不需像PATA接口需要对同1条通道中的主、从装置设定跳接,如此可消除同一信道上有2个装置时,所产生的资源冲突,传输速度也会比较快。

聚焦SSD:固态硬盘各类接口技术大集合

SATA接口于2001年推出SATA 1.0时,传输速率便已达150MB/s,高于PATA最大传输速率133MB/s,随着SATA 2.0与3.0的陆续推出,传输速率更倍速成长至300与600MB/s,传输速度演进之快,非PATA接口能及,近年来已逐渐取代PATA,成为储存设备主流接口。

聚焦SSD:固态硬盘各类接口技术大集合

目前市面上主打SATA接口的SSD,主以取代机械式硬盘为目标,故需较先进与高效能的接口规格来满足PC要求,且现阶段SATA接口的SSD以SATA 2.0为主流,虽SATA 3.0占比尚低,然其每秒高达600MB的传输速率,将成为SATA SSD未来趋势。

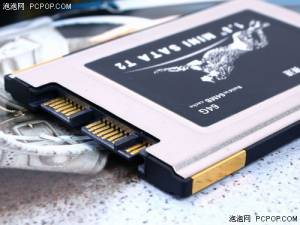

1.8吋SSD接口的天下:mSATA接口

mSATA接口的固态硬盘(SSD)一般是指超小型的SSD模块,不同于传统2.5吋或1.8吋的SSD产品,架构设计上类似于嵌入式系统的DOM型态,之前苹果(Apple)的MacBook Air采用mSATA接口的SSD,让市场对于mSATA SSD开始投以关注眼光。

聚焦SSD:固态硬盘各类接口技术大集合

过去市场对于SSD的定义都是以2.5吋、1.8吋产品为主,将控制芯片、NAND Flash内存组装在这两种尺寸的机构内,但走到嵌入式内存之后,开始有各式各样不同的SSD形式出现,像是DOM (disk on module)、PCI-Express接口、mSATA SSD等。

mSATA SSD应用领域多以平板计算机、Netbook、POS、机顶盒(STB)、打印机等为主,日前不但是记忆卡大厂新帝(SanDisk)、台系内存模块厂创见推出mSATA SSD产品,英特尔(Intel)也开始加入mSATA SSD战局,瞄准平板计算机、工规、军规等应用领域。

这类接口产品主要服务于内嵌式内存解决方案,主要应用于超薄型的系统产品上,是客户和产品需求来选择应用。

这类接口产品主要服务于内嵌式内存解决方案,主要应用于超薄型的系统产品上,是客户和产品需求来选择应用。
